技术领域
本发明涉及一种矿物采集装置，具体为一种硫铁矿物资源便捷采集设备，属于采矿机械领域。
背景技术
矿产资源指经过地质成矿作用而形成的，天然赋存于地壳内部或地表埋藏于地下或出露于地表，呈固态、液态或气态的，并具有开发利用价值的矿物或有用元素的集合体。在矿物资源的开采过程中，往往需要精确得知矿物资源的成分才能进行有效且安全的开采，现有的矿产资源开采前的采集过程都极为繁杂，而且由于都是人工采集，使得采集的过程变得极长，且开采过程极为不便，特别是在硫铁矿的开采运输过程中，在开采的过程中往往会产生一些细小的矿石渣，在对矿石进行运输的过程中，矿石渣会掉落在运输在的两侧，久而久之逐渐堆积并与输送带接触，大大降低了输送带的使用寿命，而对于这些细小的矿石渣处于输送带附近，不便于采用挖掘机进行清理，传统的做法是通过人工的方法进行清理，这种清理方式不但费时费力，而且由于距离输送带比较近，易于发生安全事故，存在较大的安全隐患。
发明内容
为弥补现有技术的不足，本发明提供的一种硫铁矿物资源便捷采集设备，取代了传统的人工作业，提高了工作效率，并且本发明便于移动，可沿着输送带对细小的矿石渣进行连续式清理，并将收集的矿石渣重新传送至输送带上，使用较为方便。
本发明通过以下技术方案来实现上述目的，本发明所述的一种硫铁矿物资源便捷采集设备，包括支架、取矿装置和卡位机构，支架一端焊接推架，推架中部设有卡位机构，支架一端设有活动管，支架中部安装取矿装置，且支架一端底部安装后腿，后腿底部安装滚轮，滚轮上安装有棘轮棘爪机构，棘轮棘爪机构可实现滚轮的双向锁死，从而避免在清理矿石渣时设备的移动，当需要移动本发明时，解开棘轮棘爪机构对滚轮锁紧，然后便可进行移动；
卡位机构包含操作杆，操作杆一端设有挡柱，且操作杆外侧套设卡块，所述操作杆的端部设有螺纹部，便于人们戴手套时握住操作杆，为便于拧动操作杆，在操作杆的螺纹部上设有沿凹槽，所述凹槽沿操作杆的轴向布置；
取矿装置由桶身、电机、螺纹柱、嵌入片、出矿管和控制盒构成，桶身底部设有若干个嵌入片，嵌入片插入矿石渣中，便于对矿石渣的收集，且桶身一侧安装出矿管，出矿管的出口延伸至输送带的上方，桶身顶部安装电机，电机底部设有螺纹柱，且电机一侧连接控制盒；
活动管内部安装连接杆，连接杆顶部设有拨块，且连接杆下方连接前腿。
嵌入片底部为斜片状结构，且若干个嵌入片连接构成与桶身底部直径相同的圆形结构，有利于对矿石渣的收集。
前腿底部为圆锥结构，且后腿底部的滚轮外侧安装有若干个片状结构的齿，避免本发明在移动的过程中打滑，进一步的，所述滚轮的外表面还可垂直安装由弹簧，弹簧一方面可进行减震，另一方面弹簧弯曲时与地面的接触面积增大，可防止本发明的下陷。
控制盒电性连接电机，且控制盒一侧通过弹簧电性连接操作杆，通过操作杆对本发明进行操作，便于人们的使用，同时由于在开采的矿洞里温度较高，采用操作杆进行控制可使人们远离热源。
取矿装置安装于支架中部靠近前腿一侧位置，取矿装置能受到最大的稳定力。
螺纹柱直径小于桶身底部直径，且螺纹柱底部位于嵌入片中部位置，螺纹柱能够将输送带侧边的矿产资源重新传送至输送带上。
卡块与挡柱呈平行分布，且挡柱和卡块与操作杆均呈垂直分布，操作杆在自然状态下不会出现脱落的情况。
拨块为直角梯形结构，拨块在运行到顶部时能很好的起到固定作用，且在运动过程中不会挡住活动管。
本发明的有益效果是：本发明能够实现对输送带侧边掉落的细小矿石渣进行收集并重新传输至输送带上，大大的解放了劳动力，且提高了工作效率，大大降低了生产成本。
附图说明

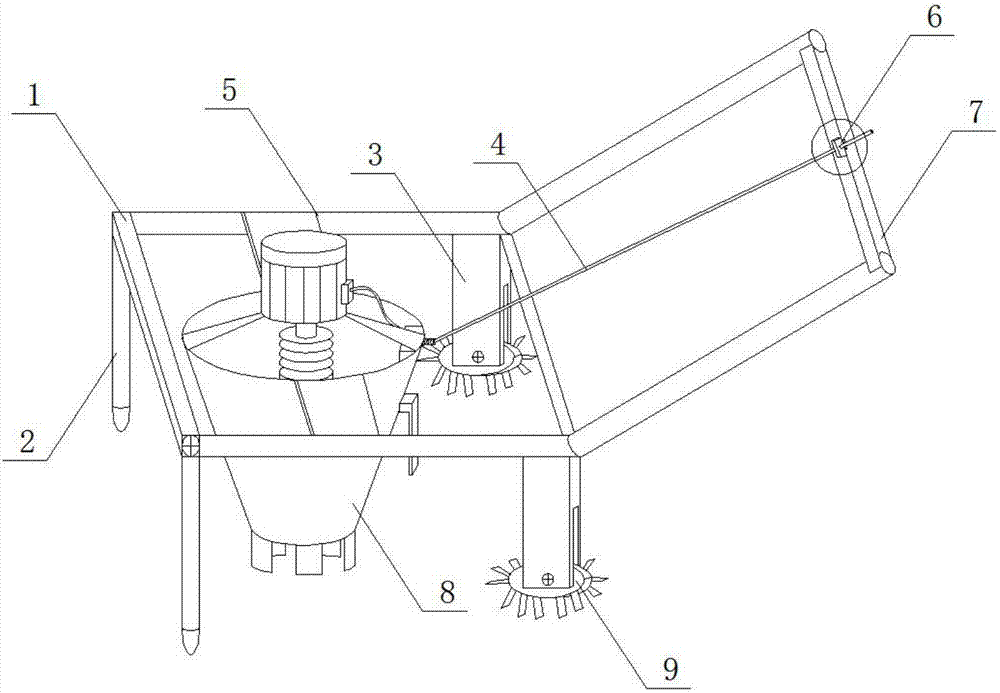

图1为本发明整体结构示意图；
图2为本发明取矿装置结构示意图；
图3为本发明卡位机构结构示意图；
图4为本发明活动管内部结构示意图。
图中：1、活动管；2、前腿；3、后腿；4、操作杆；5、支架；6、卡位机构；7、推架；8、取矿装置；9、滚轮；10、电机；11、控制盒；12、桶身；13、螺纹柱；14、嵌入片；15、出矿管；16、挡柱；17、卡块；18、拨块；19、连接杆。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
如图1至图4所示，本发明所述的一种硫铁矿物资源便捷采集设备，包括支架5、取矿装置8和卡位机构6，支架5一端焊接推架7，推架7中部设有卡位机构6，支架5一端设有活动管1，支架5中部安装取矿装置8，且支架5一端底部安装后腿3，后腿3底部安装滚轮9，滚轮9上安装有棘轮棘爪机构，棘轮棘爪机构可实现滚轮9的双向锁死，从而避免在清理矿石渣时设备的移动，当需要移动本发明时，解开棘轮棘爪机构对滚轮9锁紧，然后便可进行移动；
卡位机构6包含操作杆4，操作杆4一端设有挡柱16，且操作杆4外侧套设卡块17，所述操作杆4的端部设有螺纹部，便于人们戴手套时握住操作杆4，为便于拧动操作杆4，在操作杆4的螺纹部上设有沿凹槽，所述凹槽沿操作杆4的轴向布置；
取矿装置8由桶身12、电机10、螺纹柱13、嵌入片14、出矿管15和控制盒11构成，桶身12底部设有若干个嵌入片14，嵌入片14插入矿石渣中，便于对矿石渣的收集，且桶身12一侧安装出矿管15，出矿管15的出口延伸至输送带的上方，桶身12顶部安装电机10，电机10底部设有螺纹柱13，且电机10一侧连接控制盒11；
活动管1内部安装连接杆19，连接杆19顶部设有拨块18，且连接杆19下方连接前腿2。
嵌入片14底部为斜片状结构，且若干个嵌入片14连接构成与桶身12底部直径相同的圆形结构，有利于对矿石渣的收集。
前腿2底部为圆锥结构，且后腿3底部的滚轮9外侧安装有若干个片状结构的齿，避免本发明在移动的过程中打滑，进一步的，所述滚轮9的外表面还可垂直安装由弹簧，弹簧一方面可进行减震，另一方面弹簧弯曲时与地面的接触面积增大，可防止本发明的下陷。
控制盒11电性连接电机10，且控制盒11一侧通过弹簧电性连接操作杆4，通过操作杆4对本发明进行操作，便于人们的使用，同时由于在开采的矿洞里温度较高，采用操作杆4进行控制可使人们远离热源。
取矿装置8安装于支架5中部靠近前腿2一侧位置，取矿装置8能受到最大的稳定力。
螺纹柱13直径小于桶身12底部直径，且螺纹柱13底部位于嵌入片14中部位置，螺纹柱13能够将输送带侧边的矿产资源重新传送至输送带上。
卡块17与挡柱16呈平行分布，且挡柱16和卡块17与操作杆4均呈垂直分布，操作杆4在自然状态下不会出现脱落的情况。
拨块18为直角梯形结构，拨块18在运行到顶部时能很好的起到固定作用，且在运动过程中不会挡住活动管1。
本发明在使用时，首先，将本设备移动至输送带的侧边，使取矿装置8底部的嵌入片14插入矿石渣中，然后拉动操作杆4，操作杆4使控制盒11开启，从而传输指令到电机10，使电机10转动，电机10转动带动底部连接的螺纹柱13旋转，将桶身12底部的矿物资源搅碎并螺旋推动上升到桶身12中；待桶身12内部的矿物资源储存到达一定高度时，矿物资源会沿着桶身12一侧的出矿管15中排出至输送带中，在采集的过程中，一边采集，桶身12一边向下运动。推着本发明沿着输送带运动，实现对细小矿石渣的清理。
