技术领域：
本发明涉及一种安全检查装置，尤其涉及一种具有旋转屏蔽门的安全检查装置。
背景技术：
安全检查装置是一种利用X射线透视成像来检测违禁物品的设备，其借助于传送带将被检查行李送入X射线检查通道而完成检查。行李进入X射线检查通道，将阻挡包裹检测传感器，检测信号被送往系统控制部分，产生X射线触发信号，触发X射线源发射X射线束。一束经过准直器的扇形X射线束穿过传送带上的被检物品，X射线被被检物品吸收，最后轰击安装在通道内的双能量半导体探测器。探测器把X射线转变为信号，这些很弱的信号被放大，并送到信号处理机箱做进一步处理，成像，因此能够得到透视的图像。近些年来，安全检查装置己广泛使用于机场、地铁、车站、会展中心等重要场所，用于检测行李包裹及产品中是否有异物或危险品。
但是，X射线能够穿透细胞、破坏DNA，甚至诱发某些癌细胞。X射线会破坏细胞内部结构，对遗传分子产生难以修复的终身性破坏。还有研究表明，X射线会破坏红细胞，可能会诱发白血病等血液疾病。虽然现有的安全检查装置中使用铅帘来屏蔽X射线，但是在行李包裹等物品通过铅帘时，铅帘处于掀起状态，有可能造成X射线的泄露，而人们在取放物品时，也常常直接用手伸到铅帘内去取放物品，这样带来了辐照到X射线的可能性，虽然安全检查装置中使用的X射线的强度比较小，但是经常通过安全检查装置比如经常坐地铁的人，有可能长时间受到X射线的辐照。
因此，需要一种彻底屏蔽X射线，防止X射线泄露的安全检查装置。
发明内容：
本发明要解决的技术问题是针对上述现有技术之不足，提供一种彻底屏蔽X射线，防止X射线泄露的具有旋转屏蔽门的安全检查装置。
本发明提供的具有旋转屏蔽门的安全检查装置，具体的技术方案如下：
一种具有旋转屏蔽门的安全检查装置，包括箱体，控制器，设置在所述箱体内部的X射线透视成像机，以及设置在所述箱体底部的传送带，两个铅帘位于箱体的两端，其特征在于：所述传送带包括第一传送带、第二传送带和第三传送带，其中第一传送带和第三传送带分别设置于所述两个铅帘的外侧，在邻近所述两个铅帘的内侧分别设置邻近所述第一传送带的第一旋转屏蔽门和邻近所述第三传送带的第二旋转屏蔽门，所述第二传送带位于第一旋转屏蔽门和第二旋转屏蔽门之间；第一旋转屏蔽门和第二旋转屏蔽门具有相同的结构，每个旋转屏蔽门包括圆筒状的屏蔽体和3扇屏蔽转动门，圆筒状的屏蔽体具有圆筒壁和分别密闭所述圆筒壁的上方开口和下方开口的上盖和下底，所述圆筒壁上具有两个相对设置的开口，所述开口为由从所述圆筒壁上去除相对于圆筒壁的中心轴的圆心角为90度的圆筒壁面而形成，所述圆筒状的屏蔽体的中心轴处设置有转动轴，所述3扇屏蔽转动门具有沿所述圆筒状的屏蔽体的中心轴处截面的一半形状，所述3扇屏蔽转动门中的每一扇的第一竖边都设置在所述转动轴上，第二竖边、上边和下边分别与所述圆筒壁的内壁面、所述上盖和下底转动密合，所述3扇屏蔽转动门中的每一扇以所述第一竖边为轴心随所述转动轴旋转，3扇屏蔽转动门间隔120度设置，每两扇相邻的屏蔽转动门之间靠近所述转动轴处设置可伸缩推板；所述圆筒壁、上盖和下底，以及所述3扇屏蔽转动门均由含铅材料制成，所述X射线透视成像机设置在第一旋转屏蔽门和第二旋转屏蔽门之间；当待检查物品经所述第一传送带通过铅帘后，控制器控制所述第一旋转屏蔽门中的两扇相邻的屏蔽转动门旋转至开口完全露出，所述可伸缩推板处于收缩状态，待检查物品通过所述开口而被传送到所述下底上，控制器控制所述第一旋转屏蔽门的所述3扇屏蔽转动门的转动而将所述待检查物品带动到对着另一开口，所述控制器控制所述可伸缩推板伸展将所述待检查物品推出到所述第二传送带上，所述控制器再控制所述第一旋转屏蔽门的所述可伸缩推板收缩；所述待检查物品在第二传送带上经X射线透视成像机检查后，传送到第二旋转屏蔽门处，控制器控制所述第二旋转屏蔽门将所述待检查物品传送到所述第三传送带上并通过另一铅帘。
优选地，所述转动轴由驱动电机驱动，所述控制器控制所述驱动电机的运转。
优选地，所述转动轴的转动速度随所述传送带的传送速度的变化而变化。
优选地，所述屏蔽转动门与所述圆筒状的屏蔽体通过密封毛刷来密合，所述密封毛刷由含铅材料制成。
本发明提供的具有旋转屏蔽门的安全检查装置的有益效果在于：能够彻底屏蔽X射线，防止X射线泄露。
附图说明

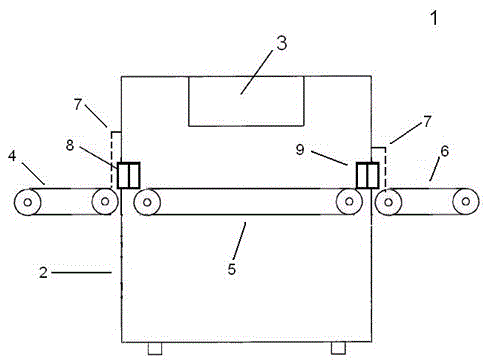

图1为本发明所提供的具有旋转屏蔽门的安全检查装置的示意图；
其中附图标记1－安全检查装置；2－箱体；3－X射线透视成像机；4－第一传送带；5－第二传送带；6－第三传送带；7－铅帘；8－第一旋转屏蔽门；9－第二旋转屏蔽门。
具体实施方式：
现结合附图将本发明做进一步的说明。
如图1示出了本发明所提供的具有旋转屏蔽门的安全检查装置1的示意图。本发明的具有旋转屏蔽门的安全检查装置1，包括箱体2，控制器，设置在所述箱体2内部的X射线透视成像机3，以及设置在所述箱体2底部的传送带，两个铅帘7位于箱体2的两端，其中，所述传送带包括第一传送带4、第二传送带5和第三传送带6，其中第一传送带4和第三传送带6分别设置于所述两个铅帘7的外侧，在邻近所述两个铅帘7的内侧分别设置邻近所述第一传送带4的第一旋转屏蔽门8和邻近所述第三传送带6的第二旋转屏蔽门9，所述第二传送带5位于第一旋转屏蔽门8和第二旋转屏蔽门9之间；第一旋转屏蔽门8和第二旋转屏蔽门9具有相同的结构，图2为本发明所提供的具有旋转屏蔽门的安全检查装置的第一旋转屏蔽门8的顶面示意图，以第一旋转屏蔽门8为例，每个旋转屏蔽门包括圆筒状的屏蔽体81和3扇屏蔽转动门82，圆筒状的屏蔽体81具有圆筒壁和分别密闭所述圆筒壁的上方开口和下方开口的上盖和下底，所述圆筒壁上具有两个相对设置的开口84，所述开口84为由从所述圆筒壁上去除相对于圆筒壁的中心轴的圆心角为90度的圆筒壁面而形成，所述圆筒状的屏蔽体81的中心轴处设置有转动轴83，所述3扇屏蔽转动门82具有沿所述圆筒状的屏蔽体81的中心轴处截面的一半形状，所述3扇屏蔽转动门82中的每一扇的第一竖边都设置在所述转动轴83上，第二竖边、上边和下边分别与所述圆筒壁的内壁面、所述上盖和下底转动密合，所述3扇屏蔽转动门82中的每一扇以所述第一竖边为轴心随所述转动轴旋转，3扇屏蔽转动门82间隔120度设置，每两扇相邻的屏蔽转动门82之间靠近所述转动轴83处设置可伸缩推板85；所述圆筒壁、上盖和下底，以及所述3扇屏蔽转动门82均由含铅材料制成，所述X射线透视成像机3设置在第一旋转屏蔽门8和第二旋转屏蔽门9之间；当待检查物品经所述第一传送带4通过铅帘7后，控制器控制所述第一旋转屏蔽门8中的两扇相邻的屏蔽转动门81旋转至开口84完全露出，所述可伸缩推板85处于收缩状态，待检查物品通过所述开口84而被传送到所述下底上，控制器控制所述第一旋转屏蔽门8的所述3扇屏蔽转动门82的转动而将所述待检查物品带动到对着另一开口84，所述控制器控制所述可伸缩推板85伸展将所述待检查物品推出到所述第二传送带5上，所述控制器再控制所述第一旋转屏蔽门82的所述可伸缩推板85收缩；所述待检查物品在第二传送带5上经X射线透视成像机3检查后，传送到第二旋转屏蔽门9处，控制器控制所述第二旋转屏蔽门9将所述待检查物品传送到所述第三传送带6上并通过另一铅帘7。由于第一旋转屏蔽门8和第二旋转屏蔽门9不管怎么旋转，都能将X射线密封在第一旋转屏蔽门8和第二旋转屏蔽门9之间，因此能够彻底屏蔽X射线，防止X射线泄露。
优选地，所述转动轴由驱动电机驱动，所述控制器控制所述驱动电机的运转。
优选地，所述转动轴的转动速度随所述传送带的传送速度的变化而变化。当待检查物品比较多，则可以加快传送带的传送速度，同时也提高转动轴的转动速度与之相匹配。
优选地，所述屏蔽转动门与所述圆筒状的屏蔽体通过密封毛刷来密合，所述密封毛刷由含铅材料制成。含铅材料制成的密封毛刷进一步加强了所述屏蔽转动门的屏蔽X射线的效果。
本发明提供的具有旋转屏蔽门的安全检查装置能够彻底屏蔽X射线，防止X射线泄露。
当然，以上所述仅是本发明的较佳实施例，本发明并非局限于上述实施例和实施方法。相关技术领域的从业者可在本发明的技术思想许可的范围内进行不同的变化及实施，故凡依本发明专利申请范围所述的构造、特征及原理所做的等效变化或修饰，均包括于本发明专利申请范围内。
