技术领域：
本发明涉及食品加工设备技术领域，更具体的说涉及一种家用手动调节式压面机构。
背景技术：
现有的家用的压面机构普遍的是采用人工旋转，将压柱向下压，从而将筒中的面团挤压，从底部压板的通孔中挤出，一条一条的面条，其人工旋转效率低，而且强度大，当面团温度降低时，其韧性更大，挤压跟难，大大增加难度。
发明内容：
本发明的目的就是针对现有技术之不足，而提供一种家用手动调节式压面机构，它可以自动将处于放料筒中的面团挤出成面条，其效率高，效果好。
本发明的技术解决措施如下：
一种家用手动调节式压面机构，包括底部板，所述底部板的顶面两侧固定有竖直支撑板，顶部板固定在两个竖直支撑板的顶部，调节螺杆的两端铰接在两个竖直支撑板的上部，调节螺杆的一端伸出其中一个竖直支撑板并固定有转动轮，移动块螺接在调节螺杆中，移动块的底面固定有压紧架，压紧架的底板的顶面中部固定有压紧电机，压紧电机的输出轴伸出压紧架的底板并螺接有调节螺杆，调节螺杆的下端固定有水平板，水平板的底面固定有挤压柱，一个竖直支撑板的下部的内侧壁上固定有竖直导向槽体，竖直导向槽体的上部和下部固定有侧支撑板体，竖直调节螺杆的两端铰接在两个侧支撑板体上，竖直调节螺杆的一端伸出侧支撑板体并固定有下转动轮，另一个竖直支撑板的下部内侧壁上固定有两个导向主支撑板体，竖直导向杆部的两端固定在两个导向主支撑板体上，中间支撑板的一端固定有滑块，滑块插套在竖直导向槽体的竖直导向槽中，中间支撑板螺接在竖直调节螺杆中，中间支撑板的另一端插套在竖直导向杆部中，放料筒插套在中间支撑板的中部具有的通孔中，放料筒的顶部外侧壁上具有径向延伸边，径向延伸边压靠在中间支撑板的顶面上，放料筒处于挤压柱的正下方，放料筒的底部设有出料板，出料板上具有多个出料通孔，出料通孔与放料筒的底板中部具有的中心通孔相通，中心通孔的下方的底部板的顶面上具有的凹槽中插套有收料槽体。
所述移动块的顶面固定有上移动块，上移动块插套在顶部板的底面中部具有的横向导槽中。
所述水平板上固定有多个竖直导向柱体，竖直导向柱体插套在压紧架的底板上。
所述通孔的内侧壁上螺接有多个定位球头柱塞，定位球头柱塞的钢球伸出通孔的内侧壁并嵌套在放料筒的外侧壁上具有的凹孔中。
所述放料筒的底板上压靠有出料板，出料板的底面中部具有凸起部，凸起部插套在中心通孔中。
本发明的有益效果在于：
它可以自动将处于放料筒中的面团挤出成面条，其效率高，效果好。
附图说明：

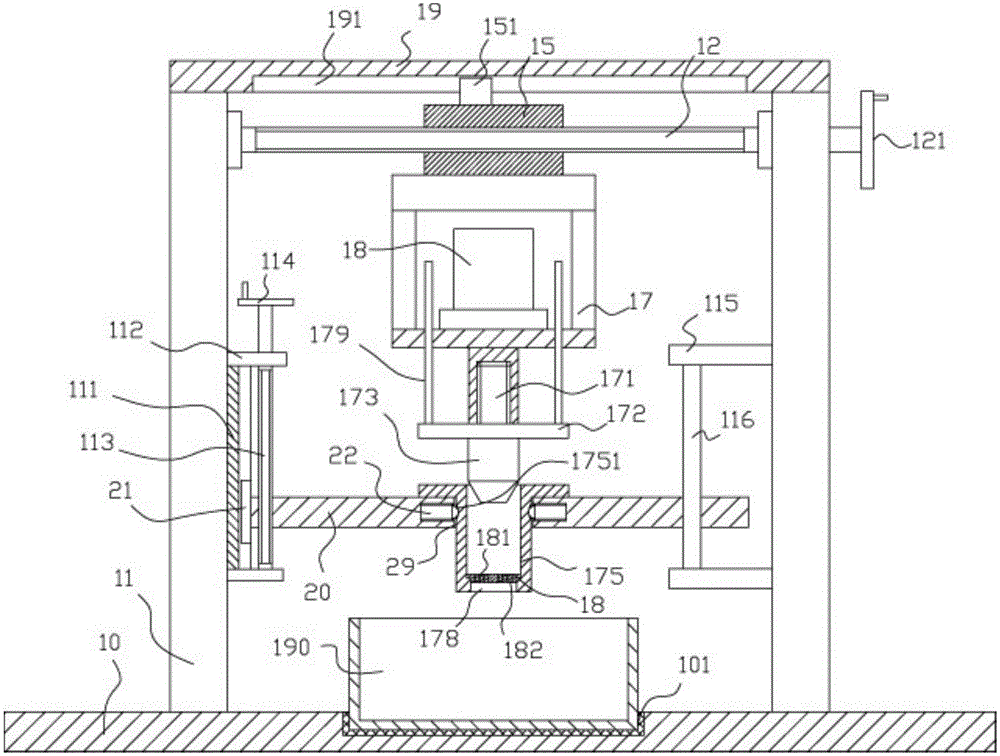

图1为本发明的结构示意图；
图2为本发明的局部放大图。
具体实施方式：
实施例：见图1至图2所示，一种家用手动调节式压面机构，包括底部板10，所述底部板10的顶面两侧固定有竖直支撑板11，顶部板19固定在两个竖直支撑板11的顶部，调节螺杆12的两端铰接在两个竖直支撑板11的上部，调节螺杆12的一端伸出其中一个竖直支撑板11并固定有转动轮121，移动块15螺接在调节螺杆12中，移动块15的底面固定有压紧架17，压紧架17的底板的顶面中部固定有压紧电机18，压紧电机18的输出轴伸出压紧架17的底板并螺接有调节螺杆171，调节螺杆171的下端固定有水平板172，水平板172的底面固定有挤压柱173，一个竖直支撑板11的下部的内侧壁上固定有竖直导向槽体111，竖直导向槽体111的上部和下部固定有侧支撑板体112，竖直调节螺杆113的两端铰接在两个侧支撑板体112上，竖直调节螺杆113的一端伸出侧支撑板体112并固定有下转动轮114，另一个竖直支撑板11的下部内侧壁上固定有两个导向主支撑板体115，竖直导向杆部116的两端固定在两个导向主支撑板体115上，中间支撑板20的一端固定有滑块21，滑块21插套在竖直导向槽体111的竖直导向槽中，中间支撑板20螺接在竖直调节螺杆113中，中间支撑板20的另一端插套在竖直导向杆部116中，放料筒175插套在中间支撑板20的中部具有的通孔29中，放料筒175的顶部外侧壁上具有径向延伸边176，径向延伸边176压靠在中间支撑板20的顶面上，放料筒175处于挤压柱173的正下方，放料筒175的底部设有出料板18，出料板18上具有多个出料通孔181，出料通孔181与放料筒175的底板中部具有的中心通孔178相通，中心通孔178的下方的底部板10的顶面上具有的凹槽101中插套有收料槽体190。
进一步的说，所述移动块15的顶面固定有上移动块151，上移动块151插套在顶部板19的底面中部具有的横向导槽191中。
进一步的说，所述水平板172上固定有多个竖直导向柱体179，竖直导向柱体179插套在压紧架17的底板上。
进一步的说，所述通孔29的内侧壁上螺接有多个定位球头柱塞22，定位球头柱塞22的钢球伸出通孔29的内侧壁并嵌套在放料筒175的外侧壁上具有的凹孔1751中。
进一步的说，所述放料筒175的底板上压靠有出料板18，出料板18的底面中部具有凸起部182，凸起部182插套在中心通孔178中。
本实施例中，通过将面团放置在放料筒175中，然后通过压紧电机18运行，从而将挤压柱173伸入放料筒175中挤压面团，将面团从出料板18的出料通孔181挤出成面条，其自动化程度高，效果好，同时，其通过手转动转动轮121运行，可以实现挤压柱173的横向移动，实现位置调节，保证挤压准确，而通过转动下转动轮114可以调节放料筒175的上下位置，从而保证放料筒175的底部不会与收料槽体190的位置相限制或触碰，保持其正常的运行。
