技术领域：
本发明涉及高尔夫球配件技术领域，涉及一种高尔夫球袋的可折叠帽体。
背景技术：
高尔夫球是一项我们比较熟悉的运动，打高尔夫球需要用到高尔夫球杆60，高尔夫球杆60通常放置在球袋中，但是一搬都是暴露的，所以为了防雨防晒，有人设计出用软体布料覆盖在球袋上，且用四合扣将其与球袋卡扣连接，但是如果需要托运球袋，软体布料的帽子是不能防止球杆60飞出来的。
发明内容：
因此，针对上述缺点，我们设计了一款可折叠的硬质材料的球袋帽，其具体解决方案如下：
一种高尔夫球袋的可折叠帽体，包括球袋和帽体，所述球袋的底部设有滚轮，所述滚轮的数量为两个，两个滚轮通过滚轮架安装在球袋上；所述球袋的顶部设有帽体，所述帽体包括数个相互活动连接的扇叶,这些扇叶都通过销钉与球袋铰接；
所述球袋上还设有固定板,所述固定板上设有卡扣,帽体的第一扇页上设有卡具,所述卡扣与卡具卡合连接。
作为对本发明的说明，所述帽体包括第一扇页,所述第一扇页通过销钉与球袋铰接,所述第一扇页之中设有第一滑块,所述第一滑块的截面为圆形。
作为对本发明的说明，所述帽体还包括第二扇页,所述第二扇页通过销钉与球袋铰接,所述第二扇页的表面开有第二滑道,所述第二滑道的截面为圆形,所述第一滑块安装在第二滑道之中,且第一滑块能够沿着第二滑道滑动,所述第二滑道的末端设有第二挡块。
作为对本发明的说明，所述第二扇页之中设有第二滑块,所述第二滑块的截面为圆形；所述帽体还包括第三扇页,所述第三扇页通过销钉与球袋铰接,所述第三扇页的表面开有第三滑道,所述第二滑块安装在第三滑道之中,且第二滑块可沿着第三滑道滑动。
作为对本发明的说明，所述第三扇页之中设有第三滑块,所述第三滑块的截面为圆形；所述帽体还包括第四扇页,所述第四扇页通过销钉与球袋铰接,所述第四扇页的表面开有第四滑道,所述第三滑块安装在第四滑道之中,且第三滑块可沿着第四滑道滑动。
作为对本发明的说明，所所述第四滑道的末端设有第四挡块。
作为对本发明的说明，所述第一扇页上还设有手把,所述手把位于第一扇页的顶部。
按上述技术方案,帽体包括第一扇页、第二扇页、第三扇页和第四扇页，所述四个扇页都通过销钉铰接在球袋上，四个扇页之间都是活动连接，如扇页一层层打开和闭合，第一扇页的第一滑块可在第二滑道之中滑动，如此可带动第二扇页活动，第二滑块可在第三滑道之中滑动，如此可带动第三扇页活动，第三滑块可在第四滑道之中滑动，如此可带动第四扇页活动，如此上一层扇页带动下一层扇页运动，可达到打开和闭合帽体的动作。第一扇页上设有卡具，固定板上设有卡扣，卡扣插入卡具之中即可卡合使帽体和固定板不产生相对运动，如此可防止球杆滑出球袋。
本发明针对目前高尔夫球袋的软性材料帽体存在的问题，设计出一款可折叠的硬质材料帽体，防风防晒同时可防球杆散落，能很好地保护球杆。
附图说明：
下面结合附图对本发明做进一步的说明：

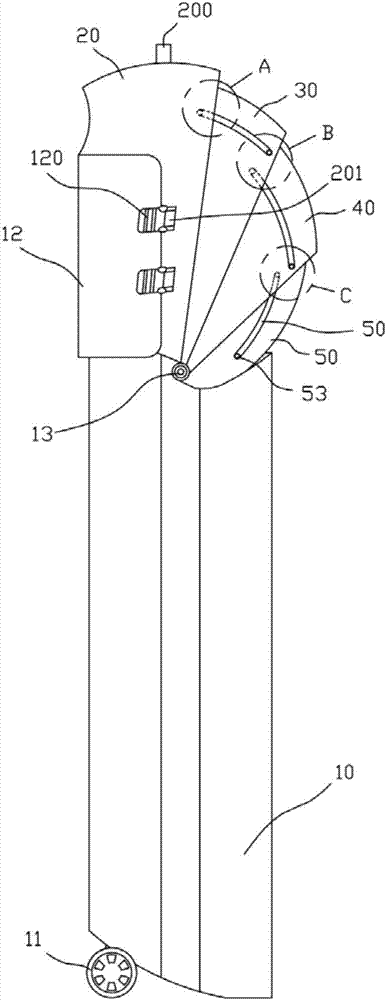

图1为本发明的帽体合上时的结构示意图；
图2为本发明的帽体打开时的结构示意图；
图3为图1中A区域的放大结构示意图；
图4为图1中B区域的放大结构示意图；
图5为图1中C区域的放大结构示意图；
图中：10、球袋；11、滚轮；12、固定板；13、销钉；120、卡扣；20、第一扇页；200、手把；201、卡具；21、第一滑块；30、第二扇页；31、第二滑块；32、第二滑道；33、第二挡块；40、第三扇页；41、第三滑块；42、第三滑道；43、第三挡块；50、第四扇页；51、第四滑块；52、第四滑道；53、第四挡块；60、球杆。
具体实施方式：
如图1至图5所示，一种高尔夫球袋的可折叠帽体，包括球袋10和帽体，所述球袋10的底部设有滚轮12，所述滚轮11的数量为两个，两个滚轮11通过滚轮架安装在球袋10上；所述球袋10的顶部设有帽体，所述帽体包括数个相互活动连接的扇叶,这些扇叶都通过销钉13与球袋10铰接；
所述球袋10上还设有固定板12,所述固定板12上设有卡扣120,帽体的第一扇页20上设有卡具201,所述卡扣120与卡具201卡合连接。
所述帽体包括第一扇页20,所述第一扇页20通过销钉13与球袋10铰接,所述第一扇页20之中设有第一滑块21,所述第一滑块21的截面为圆形。
所述帽体还包括第二扇页30,所述第二扇页30通过销钉13与球袋10铰接,所述第二扇页30的表面开有第二滑道32,所述第二滑道32的截面为圆形,所述第一滑块21安装在第二滑道32之中,且第一滑块21能够沿着第二滑道32滑动,所述第二滑道32的末端设有第二挡块33。
所述第二扇页30之中设有第二滑块31,所述第二滑块31的截面为圆形；所述帽体还包括第三扇页40,所述第三扇页40通过销钉13与球袋10铰接,所述第三扇页40的表面开有第三滑道42,所述第二滑块31安装在第三滑道42之中,且第二滑块31可沿着第三滑道42滑动。
所述第三扇页40之中设有第三滑块41,所述第三滑块41的截面为圆形；所述帽体还包括第四扇页50,所述第四扇页50通过销钉13与球袋10铰接,所述第四扇页50的表面开有第四滑道52,所述第三滑块41安装在第四滑道52之中,且第三滑块41可沿着第四滑道52滑动。
所述第四滑道52的末端设有第四挡块53。
所述第一扇页20上还设有手把200,所述手把200位于第一扇页20的顶部。
实际工作中,帽体包括第一扇页20、第二扇页30、第三扇页40和第四扇页50，所述四个扇页都通过销钉13铰接在球袋10上，四个扇页之间都是活动连接，如扇页一层层打开和闭合，第一扇页20的第一滑块21可在第二滑道32之中滑动，如此可带动第二扇页30活动，第二滑块31可在第三滑道42之中滑动，如此可带动第三扇页40活动，第三滑块41可在第四滑道52之中滑动，如此可带动第四扇页50活动，如此上一层扇页带动下一层扇页运动，可达到打开和闭合帽体的动作。第一扇页20上设有卡具201，固定板12上设有卡扣120，卡扣120插入卡具201之中即可卡合使帽体和固定板12不产生相对运动，如此可防止球杆60滑出球袋10。
以上内容仅为本发明的较佳实施方式，对于本领域的普通技术人员，依据本发明的思想，在具体实施方式及应用范围上均会有改变之处，本说明书内容不应理解为对本发明的限制。
