技术领域
本发明涉及载具，特别涉及一种相机模组组件载具。
背景技术
相机模组组件包括柔性电路板及设置于柔性电路板上的相机模组。相机模组设置于柔性电路板后通常还会在柔性电路板与相机模组相背一侧贴附金属补强板，以增加相机模组组件的物理强度。另外，金属补强板一般还通过导电胶与柔性电路板的电性连接，并通过柔性电路板接地，从而为相机模组组件提供静电防护。目前，金属补强板粘附导电胶后主要通过冲头冲压而固定于柔性电路板上。然而，由于缺乏合适的载具，相机模组容易受冲头的压力而受损，或者金属补强板粘附欠牢固，电连接不稳定(金属补强板与柔性电路板直接的阻抗不稳定。相机模组组件的质量较低。
发明内容
有鉴于此，有必要提供一种提高相机模组组件的质量的相机模组组件载具。
一种相机模组组件载具，该相机模组组件包括一个柔性电路板、一个设置于该柔性电路板的相机模组、一个导电胶层及一个通过该导电胶层粘附于该柔性电路板与该相机模组相背一侧的金属补强板。该相机模组包括一个与该柔性电路板相背的第一台阶。该相机模组组件载具用于在冲压该金属补强板以将该金属补强板固定于该柔性电路板时承载该相机模组组件，并包括一个基座，该基座包括一个用于承靠该柔性电路板的承靠面，该承靠面开设有一个用于收容该相机模组的收容槽，该收容槽形成有一个与该第一台阶配合的第二台阶。该相机模组组件载具还包括一个设置于该第二台阶上的弹性缓冲层，用于缓冲该相机模组组件受冲压时的冲力。该弹性缓冲层处于自然状态时，该弹性缓冲层到该承靠面的距离小于该相机模组的高度，而该弹性缓冲层受冲压而处于最大压缩状态时，该弹性缓冲层到该承靠面的距离大于该相机模组的高度。
如此，该相机模组组件受冲压时，该弹性缓冲层可以缓冲该相机模组所受的冲力，防止该相机模组因此而受损。而且由于该弹性缓冲层，该金属补强板受到的冲力更加均匀、稳定、持久，从而可以使该金属补强板更加牢固地粘附于该柔性电路板，并且稳定地与该柔性电路板电性连接。因此，该相机模组组件的质量得到提升。
附图说明

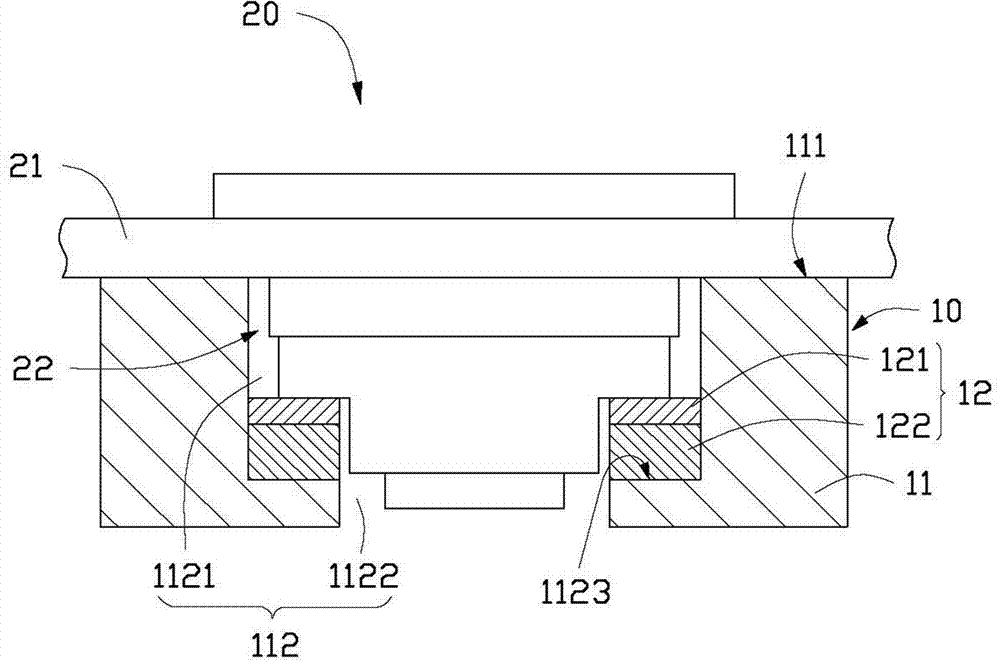

图1为本发明较佳实施方式的相机模组组件载具承载相机模组组件的部分剖面示意图。
图2为图1的相机模组组件的立体组装示意图。
图3为图2的相机模组组件的分解示意图。
图4为图2的相机模组组件的另一个角度的分解示意图。
主要元件符号说明
如下具体实施方式将结合上述附图进一步说明本发明。
具体实施方式
请参阅图1，本发明较佳实施方式的相机模组组件载具10用于承载一个相机模组组件20。
请一并参阅图2-4，该相机模组组件20包括一个柔性电路板21、一个设置于该柔性电路板21的相机模组22、一个导电胶层23及一个通过该导电胶层23粘附于该柔性电路板21与该相机模组22相背一侧的金属补强板24。该相机模组22包括一个与该柔性电路板21相背的第一台阶2233。
具体的，该相机模组组件载具10用于在冲压该金属补强板24以将该金属补强板24固定于该柔性电路板21时承载该相机模组组件20。
该相机模组组件载具10包括一个基座11，该基座11包括一个用于承靠该柔性电路板21的承靠面111，该承靠面111开设有一个用于收容该相机模组22的收容槽112，该收容槽112形成有一个与该第一台阶2233配合的第二台阶1123。该相机模组组件载具10还包括一个设置于该第二台阶1123上的弹性缓冲层12，用于缓冲该相机模组组件20受冲压时的冲力。该弹性缓冲层12处于自然状态时，该弹性缓冲层12到该承靠面111的距离小于该相机模组22的高度，而该弹性缓冲层12受冲压而处于最大压缩状态时，该弹性缓冲层12到该承靠面111的距离大于该相机模组22的高度。
如此，该相机模组组件20受冲压时，该弹性缓冲层12可以缓冲该相机模组22所受的冲力，防止该相机模组22因此而受损。而且由于该弹性缓冲层12，该金属补强板24受到的冲力更加均匀、稳定、持久，从而可以使该金属补强板24更加牢固地粘附于该柔性电路板21，并且稳定地与该柔性电路板21电性连接。因此，该相机模组组件20的质量得到提升。
具体的，该相机模组22包括一个陶瓷基板221、一个以覆晶方式设置于该陶瓷基板221上的影像感测器222、一个设置于该陶瓷基板221上的镜座223及一个收容于该镜座223内的镜头224。
该陶瓷基板221基本呈矩形，并开设有一个凹槽2211。该凹槽2211的底面开设有一个通光孔2212。该影像感测器222以覆晶方式设置于该凹槽2211的底面。该镜座223内部通过该通光孔2212与该凹槽2211连通，并包括一个形状与该陶瓷基板221形状匹配并设置于该陶瓷基板221与该影像感测器222相背一侧的矩形收容部2231及一个自该矩形收容部2231沿与该陶瓷基板221相背的方向延伸出的圆筒状收容部2232。该圆筒状收容部2232的尺寸小于该矩形收容部2231的尺寸。该第一台阶2233形成于该镜座223上，位于该矩形收容部2231与该圆筒状收容部2232之间。该镜头224收容于该圆筒状收容部2232内。该陶瓷基板221设置于该柔性电路板21上，并与该柔性电路板21电性连接。该影像感测器222位于该陶瓷基板221与该柔性电路板21之间。
该收容槽112包括一个靠近该承靠面111用于收容该陶瓷基板221及该矩形收容部2231的矩形收容槽1121及一个连接该矩形收容槽1121且用于收容该圆筒状收容部2232的圆筒状收容槽1122。对应的，该矩形收容槽1121的尺寸大于该圆筒状收容槽1122的尺寸。该第二台阶1123形成与该矩形收容槽1121与该圆筒状收容槽1122之间。
假若不设置该弹性缓冲层12，而直接设置该矩形收容槽1121的高度与该陶瓷基板221及该矩形收容部2231的高度相同，并用该第二台阶1123直接来承载该第一台阶2233，则，由于制程精度的限制，该陶瓷基板221及该矩形收容部2231的高度存在公差(过高)而导致该相机模组22可能露出该承靠面111，从而导致冲压过程中，该相机模组22所受的冲力过大而可能受损。相反的，若该陶瓷基板221及该矩形收容部2231的高度由于存在公差(过低)而导致该相机模组22收容于该收容槽112内后低于该承靠面111，从而导致冲压过程中，该金属补强板24所受的冲力过小、不均匀而导致该金属补强板24无法牢固固定于该柔性电路板21，且电性连接也不稳定。而在该第二台阶1123上设置该弹性缓冲层12可解决这些问题。
该弹性缓冲层12包括一个设置于该第二台阶上的硬质橡胶层121以实现缓冲冲力的作用。
优选的，该弹性缓冲层12还包括一个聚醚醚酮树脂层122。聚醚醚酮树脂是一种性能优异的特种工程塑料，具有耐高温(260度)、机械性能优异、自润滑性好等优点，可以保护该硬质橡胶层121在高温高压的冲压环境中磨损过快。
总之，本技术领域的普通技术人员应当认识到，以上的实施方式仅是用来说明本发明，而并非用作为对本发明的限定，只要在本发明的实质精神范围之内，对以上实施例所作的适当改变和变化都落在本发明要求保护的范围之内。
