技术领域
本发明涉及一种草地小路自动铺砖装置，属于建筑装置技术领域，尤其是针对草地小路的铺设。
背景技术
近年来,城市的绿地绿化可以说是日新月异，绿地建设是美化环境、改善城市空气质量的重要措施之一。虽然城市内大片的草地可以令人赏心悦目，但是不少市民贪图方便经常踩踏草地通过，导致植被被破坏，因此现在的草地都需要一条供行人通行的小路。目前草地的小路铺设都是由人力运砖去一个个铺设，费时费力，而且目前的铺砖机器体积巨大，不适用于草地的小路铺砖，因此，提供一种草地小路铺砖装置有着现实意义。
发明内容
本发明的目的是解决上述背景技术存在的问题，提供一种草地小路铺砖装置。
上述发明目的得以实现，是因为采用了下述技术措施：
一种草地小路自动铺砖装置，包括牵引小车、主体小车、水泥搅拌机、水泥存放盆、铺砖模具、拔模机构、自动抹泥板机构、吹风烘干机，其特征在于，所述小车安装有四个导向轮，所述水泥搅拌机安装于主体小车顶部，所述水泥存放盘安装在所述小车的上端，所述铺砖模具通过定位螺栓与拔模机构连接，所述的拔模机构包括J型拉杆、带滑动轴承底座、模具定位杆、液压缸、模具到位接近开关，所述J型拉杆与所述液缸连接，所述J型拉杆与所述模具定位杆连接，所述带滑动轴承底座安装在滑动导向轴上，所述自动抹泥板机构安装在主体小车底部，所述自动抹泥板机构包括电机、抹泥板、左接近开关、右接近开关、螺杆，所述吹风烘干机安装在主体小车两侧，吹风口覆盖铺砖模具；牵引小车提供整个装置动力的动力和电力，水泥搅拌机用于搅拌水泥，搅拌好的水泥落入水泥存放盘中，根据程序流程在需要时就打开电磁阀门自动流出，这样使用者就不用额外运送砖块，省时省力。
作为本发明的优选，所述的铺砖模具内部每个砖模之间都开有流道孔，孔径为20-30mm。当搅拌好的水泥落入模具中时，可以通过内部的流道孔流动，使得拔模后每块砖内部更加结实，孔径过小水泥不易流动，孔径过大时拔模会影响砖块表面的完整性。
作为本发明的优选，所述铺砖模具内部每个砖模都有拔模斜度，在模样平行于拔模方向应有一些斜度以使模具容易取出，为了防止砖块坍塌，拔模斜度取0.5-3度。
作为本发明的优选，所述水泥存放盘下端安装有粉体电磁碟阀，由于在阀体中流通的媒介为搅拌好的水泥，搅拌好的水泥呈泥浆状态，普通的球阀会堵塞，而粉体蝶阀可以运送泥浆，不会堵塞，且可以通过电信号控制阀门的开闭。
作为本发明的优选，所述模具为可拆装，可更换不同模芯的模具，使用者可以根据需求定制砖块的形状，只需将四根定位螺栓拆下模具即可取出，模具一侧上两定位螺纹孔的中心距为300mm保证了模具的互换性。
作为本发明的优选，所述模具采用铸铁制作，铸铁耐磨，具有良好的塑性和韧性，容易加工，降低使用者更换模具的成本。
作为本发明的优选，所述自动抹泥板机构安装在主体小车下端，抹泥板与铺砖模具顶部贴合，所述左接近开关和右接近开关安装于所述螺杆两侧的固定轴承块上，抹泥板用于将模具顶部的水泥铺平，左接近开关和右接近开关提供抹泥板往复运动中的到位信号。
作为本发明的优选，所述吹风烘干机安装在主体小车两侧，吹风口覆盖铺砖模具，让模具内的水泥的快速烘干，拔模时间减少，提高铺砖效率。
本发明的有益效果在于：
1.本发明解决了草地小路由人工铺设时耗时耗力的问题,人工铺砖需要人工将砖块一个个摆正对齐,且当砖块由于断裂或者不规则时就需要使用者花费时间去摆设,而所述的草地小路自动铺砖装置就不存在这个问题,可以让使用者方便快捷地完成整个铺砖过程,减少繁琐的流程；
2.本发明解决了在铺设草地小路时需要人力搬运砖块的问题,目前的草地小路铺设都需要人力将砖块运到要铺设的地方,每铺设一段就要继续搬运砖块,所述的草地小路自动铺砖装置解决了这个问题,无需搬运砖块；
3.本发明解决了现有铺砖机械不适用于铺砖小路的问题,目前的铺砖机械过于庞大，且开动一次需要高额的费用，对于铺设草地小路不实用，所以一种草地小路自动铺砖装置有着现实意识。
附图说明

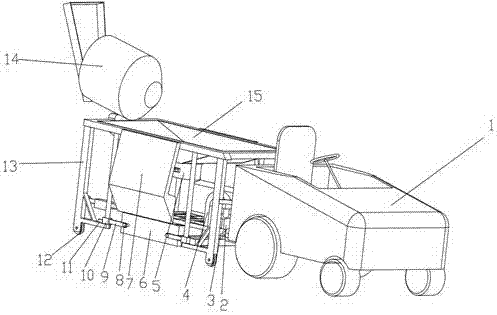

图1是本发明中所述一种草地小路自动铺砖装置的结构示意图。
图2是本发明中所述一种草地小路自动铺砖装置模具结构示意图。
图3是本发明中所述一种草地小路自动铺砖装置模具的剖面图。
图4是本发明中所述一种一种草地小路自动铺砖装置模具流道孔结构示意图。
图5是本发明中所述一种草地小路自动铺砖装置的自动抹泥板结构示意图。
上述附图中的零件序号：1—牵引小车、2—液压缸、3—自动抹泥板机构、4—J型支撑杆、5—粉体电磁蝶阀、6—铺砖模具、7—吹风烘干机、8—模具定位螺栓、9—模具定位杆、10—滑动轴承、11—模具到位接近开关、12—小车轮子、13—主体小车、14—水泥搅拌机、3-1—轴承底座、3-2—左接近开关、3-3—右接近开关、3-4—抹泥板、3-5—螺杆、3-6—联轴器、3-7—电机、6-1—流道孔。
具体实施方式
以下将结合附图，对本发明的优选实施例进行详细的描述：应当理解，优选实施例仅为了说明本发明，而不是为了限制本发明的保护范围。
如图1至5所示，，一种草地小路自动跳铺砖装置，包括牵引小车1、主体小车13、水泥搅拌机14、水泥存放盆15、铺砖模具6、拔模机构、自动抹泥板机构3、吹风烘干机7，其特征在于，所述小车13安装有四个导向轮，所述水泥搅拌机14安装于主体小车13顶部，所述水泥存放盘15安装在所述小车13的上端，所述铺砖模具6通过定位螺栓8与拔模机构连接，所述的拔模机构包括J型拉杆4、带滑动轴承底座10、模具定位杆9、液压缸2、模具到位接近开关11，所述J型拉杆4与所述液缸连接2，所述J型拉杆4与所述模具定位杆9连接，所述带滑动轴承底座10安装在滑动导向轴上，所述自动抹泥板机构3安装在主体小车13底部，所述自动抹泥板机构3包括电机3-7、抹泥板3-4、左接近开关3-2、右接近开关3-3、螺杆3-5，所述吹风烘干机7安装在主体小车13两侧，吹风口覆盖铺砖模具6。
当需要给草地铺设小路时，使用者将水泥放入水泥搅拌机14的盛放盘，搅拌均匀后落入水泥存放盆15，使用者操作牵引小车1到达指定位置后，在牵引小车上的操作按钮按下自动铺砖按键，液压缸2落下，铺砖模具6落下，模具到位接近开关11感应到模具后将信号传回PLC，PLC输出一个信号通过时间继电器再传给粉体电磁蝶阀5，时间继电器调整为5秒，粉体电磁蝶阀5的电磁线圈吸合，阀门开启5秒后关闭；阀门关闭后PLC给信号到电机变频器，控制电机3-7正转，抹泥板3-4向右移动将模具顶端的水泥抹平，当右接近开关3-3感应到抹泥板3-4时，右接近开关3-3的信号传回PLC，此时PLC输出信号给粉体电磁蝶阀5，阀门开启5秒后关闭，PLC再将信号传到电机变频器，控制电机3-7反转，抹泥板3-4向左移动将模具顶端的水泥抹平；此时PLC控制吹风烘干机7启动，将模具中多余的水分烘干，接着液压缸2顶起快速脱模，整个铺砖流程结束。
以上所述的仅是本发明的优选实施方式，应当指出，对于本领域的普通技术人员来说，在不脱离本发明创造构思的前提下，还可以做出若干变形和改进，这些都属于本发明的保护范围。
