技术领域
本发明涉及塑料测试技术领域，具体而言，涉及一种氧指数测 试仪。
背景技术
氧指数测定仪可以测定多种材料如塑料、橡胶、纺织织物、木 材、泡沫材料和其它聚合物材料的氧指数。氧指数(LOI)是指在规 定的条件下，材料在氧氮混合气流中进行有焰燃烧所需的最低氧浓 度。以氧所占的体积百分数的数值来表示。根据国家标准Gβ /T2406.2-2009《塑料用氧指数法测定燃烧行为》其测试原理是：指 定尺寸的试样垂直支撑在一个规定尺寸的透明燃烧筒内，其内有一 定浓度自下向上按规定流速流动的氧和氮的混合气体，用点火器点 燃试样上端，试样燃烧时开始计时，并观察试样燃烧情况，火焰熄 灭时记录燃烧时间和燃烧长度，通过和国家标准中规定的数值相比 较确定实验结果。实际测试中，首先根据试样在空气中燃烧情况估 计一个初始氧浓度，然后根据实验结果通过“升-降法”原理，逐 步找到试样燃烧所需最低氧浓度。
现有技术中的氧指数测试仪在测试时需要将测试仪放置在水平 台上，并保持测试仪不会产生晃动，大大限制了测试仪的使用环境， 在一些测试条件达不到要求的地方进行测试非常不便。
发明内容
本发明提供了一种氧指数测试仪，旨在改善上述技术问题。
本发明是这样实现的：
一种氧指数测试仪，包括测试仪本体和悬挂支架，所述测试仪 本体包括外壳、测试模块、氧气管道和氮气管道，所述测试模块设 置在所述外壳内，所述氧气管道和所述氮气管道分别穿出所述外壳 并连通所述测试模块；
所述悬挂支架包括支架、吸盘和连杆，所述支架横截面为弧形， 所述支架中心设置有阶梯孔，所述连杆设置在所述阶梯孔内，所述 连杆的一端伸出支架且设置有压盖，另一端伸出所述通孔且连接所 述吸盘，所述阶梯孔的台阶上设置有弹簧，所述弹簧的两端分别抵 住所述阶梯孔和所述压盖，所述吸盘位于所述支架的内侧；
所述支架上设置有连接扣，所述外壳的上部设置有扣件，所述 扣件扣合在所述连接扣上，所述支架上连接有固定座，所述固定座 用于支撑所述外壳的下部。
本技术方案提供的氧指数测试仪在使用时，将吸盘吸附在墙体 上，将测试仪外壳与连接扣连接固定，并通过固定座找平，实现氧 指数测试仪的稳定，保证其测试环境符合要求。即使是在实验条件 缺乏的条件下，只需要借助竖向的墙体即可完成实验。
悬挂支架在操作时，首先将吸盘紧贴墙面，而后下压压盖，使 吸盘与墙面之间的空气排净，吸盘由于大气压的作用被牢牢固定在 墙面上。测试模块是氧指数测试仪用于进行燃烧实验的部分，该部 分结构不是本发明的核心内容，本领域技术人员参考现有技术即可 获知，因此不再赘述。
在实际的测试过程中，为了保证测试结果的精确，应当保证氧 气、氮气供应的精确，而在现有技术中，由于氧气管道和氮气管道 出现弯折、缠绕等情况导致供氧量和供氮量不精确，进而影响实验 结果。
进一步地，所述支架的两侧均连接有管道夹板，所述管道夹板 上设置有管道夹槽，所述氧气管道和所述氮气管道分别嵌设在所述 支架两侧的所述管道夹槽内。
管道夹板的作用是用于固定氧气管道和氮气管道的，以此保证 氧气管道和氮气管道的畅通，使用时，支架两侧的管道夹槽分别将 氧气管道和氮气管道卡住，防止其散乱缠绕。
进一步地，所述管道夹板包括第一管道夹板和第二管道夹板， 所述第一管道夹板连接在所述支架上，所述第一管道夹板内设置有 卡槽，所述第二管道夹板滑动设置在所述卡槽内；
所述卡槽的中部设置有档板，所述第二管道夹板的中部设置有 与所述档板对应的开口，所述开口的两侧设置有隔板。
挡板和开口两侧的隔板分别将第一管道夹板和第二管道夹板分 隔形成管道夹槽。将管道夹板设置成抽拉式结构，这样在不使用时， 可以将第二管道夹板收拢至第一管道夹板的卡槽内，节省占用的空 间。当收拢时，档板嵌入开口中。
进一步地，所述第一管道夹板远离所述支架的一端与所述第二 管道夹板靠近所述支架的一端设置有相互配合的锁扣。
锁扣的作用是在使用时，当第二管道夹板滑动至第一管道夹板 的末端时，将第二管道夹板与第一管道夹板形成相对固定，不至于 在使用过程中，第二管道夹板出现滑动的情况。
锁扣的结构可以有很多，自动式的连接锁扣、或者设置其他的 夹持装置将第一管道夹板与第二管道夹板固定均可。而更优选的是 将锁扣设计成自动锁扣并且能重复多次使用的结构。
进一步地，所述锁扣包括定位孔和弹性锁紧件，所述定位孔设 置在所述卡槽的边缘上，所述弹性锁紧件设置在所述第二管道夹板 上，所述弹性锁紧件包括锁杆和弹簧，所述锁杆连接所述弹簧，所 述第二管道夹板上设置有固定孔，所述固定孔与所述定位孔相向设 置，所述弹簧一端连接固定在所述固定孔内，另一端连接所述锁杆， 所述锁杆能沿所述固定孔滑动并伸入所述定位孔中；
所述锁杆上连接有拉手，所述拉手设置在所述滑槽内并伸出所 述滑槽。
本技术方案提供的锁扣结构是这样工作的：在第一管道夹板和 第二管道夹板处于收拢状态时，锁杆被压紧在固定孔内，此时弹簧 被压缩，当向外抽出第二管道夹板时，第二管道夹板运动至定位孔 与固定孔位置对应的时候，锁杆在弹簧的弹力作用下进入定位孔中， 实现第一管道夹板和第二管道夹板的固定。需要收拢第二管道夹板 时，人工拉动拉手，使锁杆从定位孔中脱出即可。
进一步地，所述扣件的横向截面呈“工”字形，所述连接扣上 设置有悬挂槽，所述悬挂槽的上端开口，下端封闭，所述扣件卡合 在所述悬挂槽内。
安装氧指数测试仪时，扣件从悬挂槽的上端进入悬挂槽，到达 悬挂槽的底部后停止，实现对氧指数测试仪上端的固定，这种连接 方式操作简便同时氧指数测试仪所受的力均匀，并且通过控制悬挂 槽和扣件的制作精度，能使扣件与悬挂槽精确定位，当固定座对氧 指数测试仪的下端形成支撑后，氧指数测试仪的位置能保持竖直， 不会出现歪斜现象。
扣件和连接扣的结构还可以设置成很多，只要保证连接稳定即 可。
进一步地，所述连接扣和所述扣件均为两个，两个所述连接扣 对称设置在所述压盖的两端。
进一步地，所述外壳靠近所述支架的一侧抵住所述压盖。
本发明中的氧指数测试仪在使用时，是首先将支架吸附在墙面 上，而后将扣件扣合在连接扣上的，此时压盖处于下压状态使得吸 盘紧紧吸附在墙面上，外壳抵住压盖的好处是可以防止压盖上翘， 带动吸盘活动，致使吸盘与墙面间进入空气，降低吸盘的吸附力， 保证悬挂的安全。
在实际使用过程中，可能会遇到前面不够平整的情况，此时要 保证外壳始终处于竖直状态，就必须调整固定座以及支架的位置， 通常支架需固定在墙面较为平整的部分以保证吸盘吸附稳定，而对 于固定座而言，更优选的也应具有可以调整的余地。
进一步地，所述固定座包括螺纹筒和支撑座，所述螺纹筒连接 在所述支架上，所述螺纹筒的内壁设置有内螺纹，所述支撑座包括 支撑杆和弹性垫，所述支撑杆的外壁设置有与所述内螺纹配合的外 螺纹，所述支撑杆的一端螺纹连接在所述螺纹筒内，另一端固定连 接所述弹性垫。
通过调节支撑杆与螺纹筒的相对位置，既可以调整固定座的位 置，方便外壳固定，而弹性垫则用于支撑外壳。
进一步地，所述支撑座为两个，两个支撑座分别设置在所述螺 纹筒的两端。
两个支撑座一个用于支撑外壳，另一个用于支撑墙面，为整个 悬挂装置增加固定支点，使悬挂装置更加稳定。同样的，用于支撑 墙面的支撑座也可以通过调节支撑杆与螺纹筒的相对位置实现对墙 面的找平，即使遇墙面不平的情况也可以形成稳定的支撑。
本发明的有益效果是：本发明提供的氧指数测试仪通过设置可 以用于悬挂在墙面上的悬挂支架，增加了氧指数测试仪的使用环境， 并且能始终保持氧指数测试仪的稳定，使测试结果更加精确。
附图说明
为了更清楚地说明本发明实施例的技术方案，下面将对实施例 中所需要使用的附图作简单地介绍，应当理解，以下附图仅示出了 本发明的某些实施例，因此不应被看作是对范围的限定，对于本领 域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据 这些附图获得其他相关的附图。

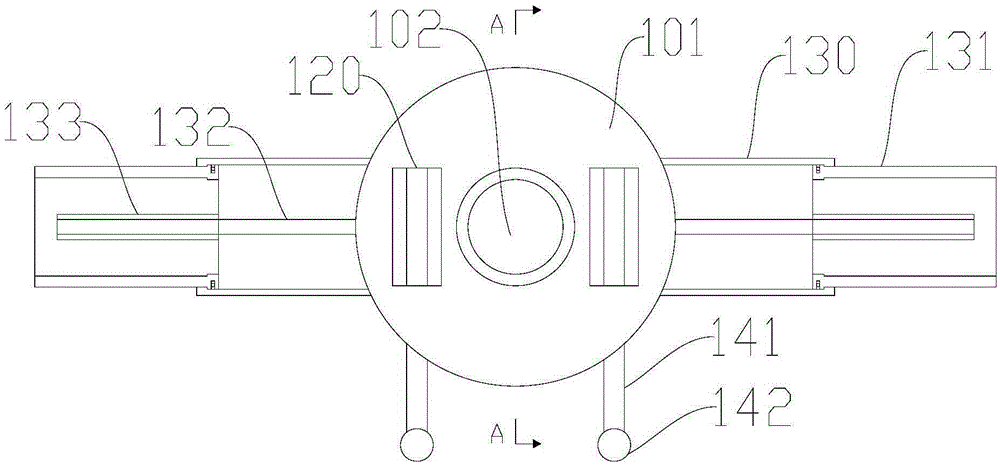

图1是本发明实施例提供的悬挂支架的结构示意图；
图2为图1中沿A-A线的剖面图；
图3为图1的俯视图；
图4是本发明提供的氧指数测试仪中固定座的结构示意图；
图5为图4中沿B-B线的剖面图；
图6是本发明提供的氧指数测试仪中锁扣的结构示意图；
图7为图6中沿C-C线的剖面图；
图8是本发明提供的氧指数测试仪中连接扣的结构示意图；
图9是本发明提供的氧指数测试仪中扣件的结构示意图。
图中标记分别为：
外壳100；支架101；压盖102；连杆103；固定盘104；吸盘 105；连接扣120；悬挂槽121；扣件122；第一管道夹板130；第二 管道夹板131；档板132；隔板133；锁杆134；拉手135；固定孔 136；定位孔137；弹簧138；连接杆141；弹性垫142；螺纹筒143； 支撑杆144。
具体实施方式
为使本发明实施例的目的、技术方案和优点更加清楚，下面将 结合本发明实施例中的附图，对本发明实施例中的技术方案进行清 楚、完整地描述，显然，所描述的实施例是本发明一部分实施例， 而不是全部的实施例。因此，以下对在附图中提供的本发明的实施 例的详细描述并非旨在限制要求保护的本发明的范围，而是仅仅表 示本发明的选定实施例。基于本发明中的实施例，本领域普通技术 人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属 于本发明保护的范围。
应注意到：相似的标号和字母在下面的附图中表示类似项，因 此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对 其进行进一步定义和解释。
在本发明的描述中，需要说明的是，术语“中心”、“上”、“下”、 “左”、“右”、“竖直”、“水平”、“内”、“外”等指示的方位或位置 关系为基于附图所示的方位或位置关系，或者是该发明产品使用时 惯常摆放的方位或位置关系，仅是为了便于描述本发明和简化描述， 而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定 的方位构造和操作，因此不能理解为对本发明的限制。此外，术语 “第一”、“第二”、“第三”等仅用于区分描述，而不能理解为指示 或暗示相对重要性。
在本发明的描述中，还需要说明的是，除非另有明确的规定和 限定，术语“设置”、“安装”、“相连”、“连接”应做广义理解，例 如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以 是机械连接，也可以是电连接；可以是直接相连，也可以通过中间 媒介间接相连，可以是两个元件内部的连通。对于本领域的普通 技术人员而言，可以具体情况理解上述术语在本发明中的具体
含义。
实施例
如图1至图9所示，本实施例提供了一种氧指数测试仪，包括 测试仪本体和悬挂支架101，测试仪本体包括外壳100、测试模块、 氧气管道和氮气管道，测试模块设置在外壳100内，氧气管道和氮 气管道分别穿出外壳100并连通测试模块，测试模块未在图中示出。
外壳100是一矩形方格结构，外壳100的上部设置有扣件122， 扣件122的机构如图8所示，扣件122的横向截面呈“工”字形， 其中“工”字形的一条底固定在外壳100上。
如图2所示，悬挂支架101包括支架101、吸盘105和连杆103， 支架101横截面为盖碗状的弧形，支架101的中心设置有贯穿支架 101的通孔，该通孔为一阶梯孔。阶梯孔沿支架101的中心开设， 阶梯孔较大的开口远离支架101的弧形面，阶梯孔是与支架101一 体成型制成的。
连杆103为杆状，连杆103竖向设置在阶梯孔内并且连杆103 能在该阶梯孔内滑动，连杆103的一端伸出支架101设置有压盖 102，压盖102为圆形盖，压盖102具有盖板和周壁，其盖板盖设在 连杆103的末端，其周壁位于阶梯孔内，盖板在未按压状态时是伸 出阶梯孔的，压盖102下方设置有弹簧，弹簧抵住阶梯孔。
连杆103的另一端伸出阶梯孔连接有固定盘104，固定盘104 为圆盘状，固定盘104的直径较连杆103直径大，吸盘105固定在 固定盘104上。也可以不设置固定盘104，直接将吸盘105设置在 连杆103的末端。
将吸盘105设置在固定盘104上，在按压压盖102时，固定盘 104在连杆103的推动下作用于吸盘105上，较直接通过连杆103 作用于吸盘105，吸盘105的受力面更大，相应的，吸盘105与墙 面间的空气能更快的被挤压出去。通过按压压盖102，压盖102沿 阶梯孔的内壁滑动，压盖102带动连杆103并推动固定盘104，固 定盘104将吸盘105与墙面间的空气排出，实现将吸盘105吸附在 墙上的功能。
支架101上设置有连接扣120，连接扣120是设置在支架101 的表面上的，连接扣120为两个，两个连接扣120是沿压盖102的 两侧对称设置的，如图3所示，连接扣120是与扣件122的位置相 互对应的，图9示出了连接扣120的截面图，连接扣120上设置有 悬挂槽121，悬挂槽121的上端开口，下端封闭，扣件122能从上 至下卡合进悬挂槽121内。
支架101上连接有固定座，固定座连接在支架101的下端并向 下延伸设置，固定座用于支撑外壳100的下部。如图6和图7所示， 固定座包括螺纹筒143和两个支撑座，螺纹筒143通过连接杆141 连接在支架101上，螺纹筒143的内壁设置有内螺纹，支撑座包括 支撑杆145和弹性垫142，弹性垫142是由硅胶制成的。支撑杆145 的外壁设置有与内螺纹配合的外螺纹，支撑杆145的一端螺纹连接 在螺纹筒143内，另一端固定连接弹性垫142。
两个支撑杆145均与螺纹筒143连接并朝向相反方向延伸，两 个弹性垫142分别用于支撑墙面和外壳100。通过调节支撑杆145 拧入螺纹孔内的程度，可以调整支撑杆145的高度，实现对墙面的 找平以及对外壳100角度的调整，是的氧指数测试仪始终呈竖向设 置。
两个连接扣120以及两个固定座的位置分别对外壳100进行连 接支撑，并且连接扣120与外壳100接触的位置与固定座上弹性垫 142的位置处于同一竖向平面，使得氧指数测试仪保持稳定。
当扣件122与连接扣120相互扣合后，外壳100的外壁是抵住 压盖102的，防止压盖102移动，阻止空气进入吸盘105内，保证 吸盘105吸附稳定。
在实际的测试过程中，为了保证测试结果的精确，应当保证氧 气、氮气供应的精确，而在现有技术中，由于氧气管道和氮气管道 出现弯折、缠绕等情况导致供氧量和供氮量不精确，进而影响实验 结果。
因此更优选的实施方式是在支架101的两侧均设置管道夹板， 管道夹板的作用是用于固定氧气管道和氮气管道的。具体而言，管 道夹板上设置有管道夹槽，氧气管道和氮气管道分别嵌设在支架 101两侧的管道夹槽内。
管道夹槽的设置形式有很多，本实施例中，管道夹板包括第一 管道夹板130和第二管道夹板131，第一管道夹板130连接在支架 101上，第一管道夹板130内设置有卡槽，第二管道夹板131滑动 设置在卡槽内。
卡槽的中部设置有档板132，第二管道夹板131的中部设置有 与档板132对应的开口，开口的两侧设置有隔板133。挡板和开口 两侧的隔板133分别将第一管道夹板130和第二管道夹板131分隔 形成管道夹槽。将管道夹板设置成抽拉式结构，这样在不使用时， 可以将第二管道夹板131收拢至第一管道夹板130的卡槽内，节省 占用的空间。当收拢时，档板132嵌入开口中。
当然也可以将第一管道夹板130和第二管道夹板131设置成一 体的结构，也能实现管道夹槽的功能。
第一管道夹板130远离支架101的一端与第二管道夹板131靠 近支架101的一端设置有相互配合的锁扣。
锁扣的作用是在使用时，当第二管道夹板131滑动至第一管道 夹板130的末端时，将第二管道夹板131与第一管道夹板130形成 相对固定，不至于在使用过程中，第二管道夹板131出现滑动的情 况。
本实施例中，锁扣包括定位孔137和弹性锁紧件，定位孔137 设置在卡槽的边缘上，弹性锁紧件设置在第二管道夹板131上，弹 性锁紧件包括锁杆134和弹簧138，锁杆134连接弹簧138，第二管 道夹板131上设置有固定孔136，固定孔136与定位孔137相向设 置，弹簧138一端连接固定在固定孔136内，另一端连接锁杆134， 锁杆134能沿固定孔136滑动并伸入定位孔137中。
锁杆134上连接有拉手135，拉手135设置在滑槽内并伸出滑 槽。
锁扣结构是这样工作的：在第一管道夹板130和第二管道夹板 131处于收拢状态时，锁杆134被压紧在固定孔136内，此时弹簧 138被压缩，当向外抽出第二管道夹板131时，第二管道夹板131 运动至定位孔137与固定孔136位置对应的时候，锁杆134在弹簧 138的弹力作用下进入定位孔137中，实现第一管道夹板130和第 二管道夹板131的固定。需要收拢第二管道夹板131时，人工拉动 拉手135，使锁杆134从定位孔137中脱出即可。
本实施例提供的氧指数测试仪可以悬挂在墙面上进行测试，更 适用于各种使用环境，并且可以保证氧指数测试仪的稳定，氧气管 道和氮气管道分开设置在支架101两侧的管道夹槽中，避免发生弯 折缠绕等现象，保证了测试的精度。
以上所述仅为本发明的优选实施例而已，并不用于限制本发明， 对于本领域的技术人员来说，本发明可以有各种更改和变化。凡在 本发明的精神和原则之内，所作的任何修改、等同替换、改进等， 均应包含在本发明的保护范围之内。
