技术领域
本发明属于建筑技术领域，特别是涉及模块化木结构夹心被动墙板及墙体建造方法。
背景技术
轻型木结构是现有房屋结构中最经久耐用的结构之一，轻型木结构抗沉降、抗干、抗老化，具有显著的稳定性；轻型木结构房屋因其自身质量轻，所以地震时吸收地震力少，在地震时的稳定性已经得到反复验证，即使强烈的地震使整个建筑物脱离其基础，而其结构却完整无损；轻型木结构因其材料和结构的特点，使得平面布置更加灵活，为建筑师提供了更大的想象空间；轻型木结构的保温节能性能优于其他任何材料建成的结构形式；木材本身就是出色的绝热体，在同样厚度的条件下，木材的隔热值比标准的混凝土高16倍，比钢材高400倍，比铝材高1600倍；所以，轻型木结构住房的取暖费用比较低，冬暖夏凉防火性能主要取决于房屋中用于构成屋顶、墙壁和地板各部分的整体材料；轻型木结构的各组成部分加上防火石膏墙板，很容易达到与砖石结构建筑相同的防火性能；例如：在日本对一幢木结构房屋进行了一次火灾试验，试验中模拟发生地震，摇晃房屋，然后用火将其点燃，这时，该房屋表现出了极为出色的性能，展示了轻型木结构建筑的超级性能水平。即使是建造经济型木结构房屋，其抗火灾能力也不低于两个小时。
现有的粘土砖生产对环境的危害是众所周知的，其燃烧要耗费大量的能源，并且产生的废气造成空气污染、温室效应和酸雨现象；另外，现有的技术工艺复杂、装配速度慢、浪费了大量的时间、且经济效果、防水防潮效果达不到理想值，所以有必要结合现有的轻型木结构的优点来改变现有技术中存在的缺点。
发明内容
本发明的目的是提供模块化木结构夹心被动墙板及墙体建造方法，以此来解决现有技术中存在的工艺复杂、装配速度慢、环境污染、经济效果、防水防潮效果差等问题。
为了实现上述目的，本发明采用的技术方案为：模块化木结构夹心被动墙板，包括双层纵向板层、分离式保温端板、双层横向木板、保温层、底梁板、单层顶梁板、防水透气膜、封缝备用防水透气膜、双层接缝防水透气膜、外装饰板和石膏板；所述模块化木结构夹心被动墙板的两端设置有分离式保温端板，所述两个分离式保温端板之间设置有若干个内外双层纵向板层和若干个双层横向木板，所述内外双层纵向板层和所述双层横向木板相互垂直且交替均匀设置，所述内外层的双层横向木板一一对应设置，所述双层纵向板层、分离式保温端板、双层横向木板组成的两片带内外横肋的墙板之间设置有多个带沟槽的保温层；在室外一侧的墙板上端设置有防水透气膜，所述防水透气膜在距离两端分离式保温端板5mm-10mm处设置有封缝备用防水透气膜；在内外侧墙板和保温层的上端设置有单层顶梁板，下端设置有底梁板。
作为优选的一种技术方案，所述双层纵向板层采用多块木板拼接而成，所述双层纵向板层的宽度设置在500mm-1000mm之间，优选采用38mm，所述双层横向木板由一块木板制成，所述双层横向木板的宽度设置为89mm，厚度优选采用39mm。
作为优选的一种技术方案，所述底梁板、单层顶梁板的宽度与内外侧墙板对应的双层横向木板(3)的宽度相同。
作为优选的一种技术方案，所述内外侧墙板采用钉连接和胶连接；所述底梁板、单层顶梁板采用钉连接方式与内外侧墙板固定在一起。
一种模块化木结构夹心被动墙板的一字形墙建造方法，其特征在于：其加工方法为：
①两片模块化木结构夹心被动墙板一字型放置，并采用钉连接方式固定连接在一起；②在室内一侧，内外层模块化木结构夹心被动墙板的外侧的分离式保温端板(2)施钉连接；
③在单层顶梁板的顶部利用另一块宽度相同、厚度相同的单层顶梁板将两片模块化木结构夹心被动墙板连接，上下单层顶梁板之间采用钉连接方式进行连接；
④将室外一侧的两片模块化木结构夹心被动墙板接缝两侧的封缝备用防水透气膜打开，均伸展到对侧分离式保温端板的根部，并分别施钉。
作为优选的一种技术方案，所述两片模块化木结构夹心被动墙板在分离式保温端板连接处的一侧设置有双层接缝防水透气膜；所述一字形墙的一侧设置有外装饰板、所述一字形墙的另一侧设置有石膏板。
本发明设置有外装饰板和石膏板，提高了装置的抗压力的能力。
本发明设置有防水透气膜、封缝备用防水透气膜、双层接缝防水透气膜，能够有效的进行防潮。
本发明的有益效果在于：安装操作显著简化，装配速度快，可以采用大部品总成装配，工业化程度更高，经济效果好，且避免了环境污染，减少了大量现场作业，通过系列构造，使其具有良好的受力性能。
附图说明

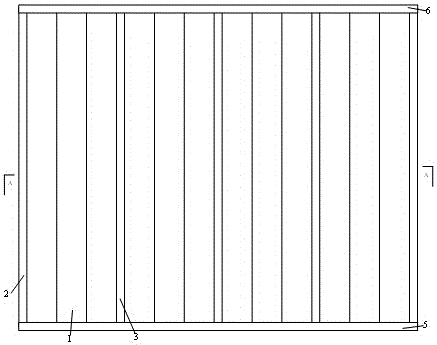

图1为本发明模块化木结构夹心被动墙板的正视示意图；
图2为图1的A-A剖面示意图；
图3为模块化木结构夹心被动墙板的一字形墙建造正视示意图。
图中：1双层纵向板层；2分离式保温端板；3双层横向木板；4保温层；5底梁板；6单层顶梁板；7防水透气膜；8封缝备用防水透气膜；9为双层接缝防水透气膜；10外装饰板；11石膏板。
具体实施方式
为了进一步说明本发明，下面结合附图及实施例对本发明提供的模块化木结构夹心被动墙板进行详细地描述，但不能将它们理解为对本发明保护范围的限定。
模块化木结构夹心被动墙板，如图1-图3所示，包括双层纵向板层1、分离式保温端板2、双层横向木板3、保温层4、底梁板5、单层顶梁6、防水透气膜7、封缝备用防水透气膜8、双层接缝防水透气膜9、外装饰板10和石膏板11；所述模块化木结构夹心被动墙板的两端设置有分离式保温端板2，所述两个分离式保温端板2之间设置有若干个内外双层纵向板层1和若干个双层横向木板3，所述内外双层纵向板层1和所述双层横向木板3相互垂直且交替均匀设置，所述内外层的双层横向木板3一一对应设置，所述双层纵向板层1、分离式保温端板2、双层横向木板3组成的两片带内外横肋的墙板之间设置有多个带沟槽的保温层4；在室外一侧的墙板上端设置有防水透气膜7，所述防水透气膜7在距离两端2分离式保温端板5mm-10mm处设置有封缝备用防水透气膜8；在内外侧墙板和保温层4的上端设置有单层顶梁板6，下端设置有底梁板5。
所述双层纵向板层1采用多块木板拼接而成，所述双层纵向板层(1)的宽度设置在500mm-1000mm之间，优选采用38mm，所述双层横向木板3由一块木板制成，所述双层横向木板3的宽度设置为89mm，厚度优选采用39mm。
所述底梁板5、单层顶梁板6的宽度与内外侧墙板对应的双层横向木板3的宽度相同。
所述内外侧墙板采用钉连接和胶连接；所述底梁板5、单层顶梁板6采用钉连接方式与内外侧墙板固定在一起。
一种模块化木结构夹心被动墙板的一字形墙建造方法，其特征在于：其加工方法为：
①两片模块化木结构夹心被动墙板一字型放置，并采用钉连接方式固定连接在一起；②在室内一侧，内外层模块化木结构夹心被动墙板的外侧的分离式保温端板(2)施钉连接；
③在单层顶梁板6的顶部利用另一块宽度相同、厚度相同的单层顶梁板6将两片模块化木结构夹心被动墙板连接，上下单层顶梁板6之间采用钉连接方式进行连接；
④将室外一侧的两片模块化木结构夹心被动墙板接缝两侧的封缝备用防水透气膜8打开，均伸展到对侧分离式保温端板2的根部，并分别施钉。
作为优选的一种技术方案，所述两片模块化木结构夹心被动墙板在分离式保温端板2连接处的一侧设置有双层接缝防水透气膜9；所述一字形墙的一侧设置有外装饰板10、所述一字形墙的另一侧设置有石膏板11。
本发明设置有外装饰板10和石膏板11，提高了装置的抗压力的能力。
本发明设置有防水透气膜7、封缝备用防水透气膜8、双层接缝防水透气膜9，能够有效的进行防潮。
本发明安装操作显著简化，装配速度快，可以采用大部品总成装配，工业化程度更高。本发明经济效果好，且避免了环境污染，减少了大量现场作业，通过系列构造，使其具有良好的受力性能。
以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
