技术领域
本发明属于建筑技术领域，特别是涉及模块化草板隔声承重木墙板及L形墙建造方法。
背景技术
轻型木结构是现有房屋结构中最经久耐用的结构之一，轻型木结构抗沉降、抗干、抗老化，具有显著的稳定性；轻型木结构房屋因其自身质量轻，所以地震时吸收地震力少，在地震时的稳定性已经得到反复验证，即使强烈的地震使整个建筑物脱离其基础，而其结构却完整无损；轻型木结构因其材料和结构的特点，使得平面布置更加灵活，为建筑师提供了更大的想象空间；轻型木结构的保温节能性能优于其他任何材料建成的结构形式；木材本身就是出色的绝热体，在同样厚度的条件下，木材的隔热值比标准的混凝土高16倍，比钢材高400倍，比铝材高1600倍；所以，轻型木结构住房的取暖费用比较低，冬暖夏凉防火性能主要取决于房屋中用于构成屋顶、墙壁和地板各部分的整体材料；轻型木结构的各组成部分加上防火石膏墙板，很容易达到与砖石结构建筑相同的防火性能；例如：在日本对一幢木结构房屋进行了一次火灾试验，试验中模拟发生地震，摇晃房屋，然后用火将其点燃，这时，该房屋表现出了极为出色的性能，展示了轻型木结构建筑的超级性能水平。即使是建造经济型木结构房屋，其抗火灾能力也不低于两个小时。
现有的粘土砖生产对环境的危害是众所周知的，其燃烧要耗费大量的能源，并且产生的废气造成空气污染、温室效应和酸雨现象；另外，现有的技术工艺复杂、装配速度慢、浪费了大量的时间、且经济效果、耐久性能、承载力效果达不到理想值，所以有必要结合现有的轻型木结构的优点来改变现有技术中存在的缺点。
发明内容
本发明的目的是提供模块化草板隔声承重木墙板及L形墙建造方法，以此来解决现有技术中存在的工艺复杂、装配速度慢、环境污染、经济效果、耐久性能、承载力效果差等问题。
发明的目的是通过以下技术方案实现的：模块化草板隔声承重木墙板，包括墙骨柱、板边墙骨柱、草板、辅助木板、板内墙骨柱、墙板内空腔、底梁板、顶梁板、上层顶梁板、顶梁搭接口、顶梁搭接板、墙板间连接加强板、石膏板和钉；
所述墙骨柱包括板边墙骨柱和板内墙骨柱；所述顶梁板包括下层顶梁板和上层顶梁板；所述模块化草板隔声承重木墙板的两端分别设置有板边墙骨柱，在两端的板边墙骨柱之间均匀设置有板内墙骨柱，且在相邻的墙骨柱之间设置有草板，在草板沿宽度方向中间两侧等间距设置有辅助木板；所述模块化草板隔声承重木墙板上下分别设置顶梁板和底梁板；所述板边墙骨柱、板内墙骨柱、辅助木板、草板、顶梁板和底梁板形成墙骨架，所述墙骨架两侧安装有墙面板，所述墙骨柱、草板、辅助木板以及墙面板围成墙板内空腔。
作为优选的一种方案，所述板边墙骨柱、辅助木板、板内墙骨柱、底梁板、下层顶梁板和上层顶梁板的横向宽度均设置在100mm~180mm之间，优先选用140mm，厚度均设置为38mm；所述草板的厚度设置58mm，且草板采用稻草或者麦草高温压制而成；所述的墙骨柱为木质的，墙骨柱与草板采用钉连接或者金属件连接；所述板内墙骨柱与草板采用30°或45°钉连接，钉设时草板和板内墙骨柱构成十字形，在十字形的四角交替钉入，且斜钉连接沿草板高度均匀分布，墙面板端部一般留设50mm~200mm宽度作为保护距离。
作为优选的一种方案，所述板边墙骨柱、板内墙骨柱的宽度均等于两个辅助木板的厚度与草板厚度之和。
作为优选的一种方案，所述的板边墙骨柱、内置草板、辅助木板、板内墙骨柱与底梁板、下层顶梁板、上层顶梁板采取垂直钉连接。
模块化草板隔声承重木墙板的L形墙建造方法：将两片模块化草板隔声承重木墙板成L形摆开，利用墙板间连接加强板将两片模块化草板隔声承重木墙板固定连接在一起，然后顶梁搭接口与顶梁搭接板吻合对接，最后在墙板间连接加强板处施钉组成模块化草板隔声承重L形墙。
作为优选的一种方案，所述板边墙骨柱、草板、辅助木板、板内墙骨柱组成的草板隔声承重木墙板作为室内隔墙，室内隔墙外安装有石膏板，且在安装时石膏板与板边墙骨柱、辅助木板、板内墙骨柱采取垂直钉连接，石膏板与板边墙骨柱、底梁板、上层顶梁板采取钉连接时，钉距板边墙骨柱、底梁板、上层顶梁板边部的距离设置为各自厚度的一半。
作为优选的一种方案，所述的墙板间连接加强板的厚度与辅助木板的厚度相等，所述的墙板间连接加强板的，高度为从底梁板上部到下层顶梁板底部的长度，所述的墙板间连接加强板的宽度为板边墙骨柱的厚度之和。
作为优选的一种方案，所述的顶梁搭接板为两片模块化草板隔声承重木墙板连接处的其中一个模块化草板隔声承重木墙板的上层顶梁板伸出长度与板边墙骨柱宽度相同的部分。
作为优选的一种方案，所述的顶梁搭接口为两片模块化草板隔声承重木墙板连接处另一墙板的上层顶梁板端部往里收进长度等于板边墙骨柱宽度的部分。
本发明草板采用麦草高温压制而成，隔音效果很好；草板两侧的墙板内空腔设置又增强了隔音效果。
本发明草板两侧设置有辅助木板，以提高模块化草板隔声承重木墙板的刚度与整体性。
本发明设置有石膏板，石膏板本身具有吸声功能，三种因素叠加使得模块化草板隔声承重木墙隔音效果远好于一般普通木结构墙板。
本发明的有益效果是：安装操作显著简化，装配速度快，避免了施工过程中的复杂工序，可以采用大部品总成装配，工业化程度更高，保温隔热效果好、耐久性能好、承载力良好、经济效果好，且避免了环境污染；减少了大量现场作业；还能将农业垃圾运用到建筑上起到变废为宝的效果。
附图说明

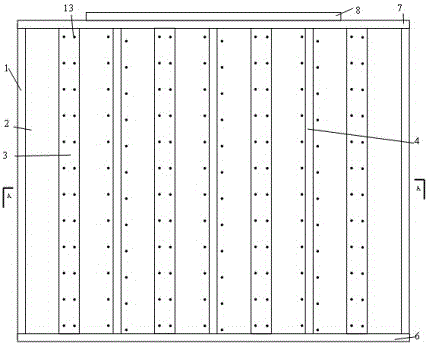

图1为本发明模块化草板隔声承重木墙板的结构示意图；
图2为图1的A-A剖面示意图；
图3为发明模块化草板隔声承重L形墙含墙板间连接加强板一侧的正视图；
图4为本发明模块化草板隔声承重L形墙不含墙板间连接加强板一侧的正视图；
图5为图4的B-B剖面示意图；
图6为本发明模块化草板隔声承重L形墙剖面示意图；
图7为本发明模块化草板隔声承重L形墙俯视示意图。
图中：1板边墙骨柱；2草板；3辅助木板；4板内墙骨柱；5墙板内空腔；6底梁板；7下层底梁板；8上层顶梁板；9顶梁搭接口；10顶梁搭接板；11墙板间连接加强板；12石膏板；13钉。
具体实施方式
下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整的描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动的前提下所获得的所有其他实施例，都属于本发明保护范围。
结合图1-图5，模块化草板隔声承重木墙板，包括墙骨柱、板边墙骨柱1、草板2、辅助木板3、板内墙骨柱4、墙板内空腔5、底梁板6、顶梁板、上层顶梁板8、顶梁搭接口9、顶梁搭接板10、墙板间连接加强板11、石膏板12和钉13；
所述墙骨柱包括板边墙骨柱1和板内墙骨柱4；所述顶梁板包括下层顶梁板7和上层顶梁板8；所述模块化草板隔声承重木墙板的两端分别设置有板边墙骨柱1，在两端的板边墙骨柱1之间均匀设置有板内墙骨柱4，且在相邻的墙骨柱之间设置有草板2，在草板沿宽度方向中间两侧等间距设置有辅助木板3；所述模块化草板隔声承重木墙板上下分别设置顶梁板和底梁板6；所述板边墙骨柱1、板内墙骨柱4、辅助木板3、草板2、顶梁板和底梁板6形成墙骨架，所述墙骨架两侧安装有墙面板，所述墙骨柱、草板2、辅助木板3以及墙面板围成墙板内空腔5。
作为优选的一种方案，所述板边墙骨柱1、辅助木板3、板内墙骨柱4、底梁板6、下层顶梁板7和上层顶梁板8的横向宽度均设置在100mm~180mm之间，优先选用140mm，厚度均设置为38mm；所述草板2的厚度设置58mm，且草板2采用稻草或者麦草高温压制而成；所述的墙骨柱为木质的，墙骨柱与草板2采用钉连接或者金属件连接；所述板内墙骨柱4与草板2采用30°或45°钉连接，钉设时草板2和板内墙骨柱4构成十字形，在十字形的四角交替钉入，且斜钉连接沿草板2高度均匀分布，墙面板端部一般留设50mm~200mm宽度作为保护距离。
作为优选的一种方案，所述板边墙骨柱1、板内墙骨柱5的宽度均等于两个辅助木板3的厚度与草板2厚度之和。
所述的板边墙骨柱1、内置草板2、辅助木板3、板内墙骨柱4与底梁板8、下层顶梁板6、上层顶梁板7采取垂直钉连接。
结合图6和图7，模块化草板隔声承重木墙板的L形墙建造方法：将两片模块化草板隔声承重木墙板成L形摆开，利用墙板间连接加强板11将两片模块化草板隔声承重木墙板固定连接在一起，然后顶梁搭接口9与顶梁搭接板10吻合对接，最后在墙板间连接加强板11处施钉13组成模块化草板隔声承重L形墙。
作为优选的一种方案，所述板边墙骨柱1、草板2、辅助木板3、板内墙骨柱4组成的草板隔声承重木墙板作为室内隔墙，室内隔墙外安装有石膏板12，且在安装时石膏板12与板边墙骨柱1、辅助木板3、板内墙骨柱4采取垂直钉连接，石膏板12与板边墙骨柱1、底梁板6、上层顶梁板8采取钉连接时，钉13距板边墙骨柱1、底梁板6、上层顶梁板8边部的距离设置为各自厚度的一半。
作为优选的一种方案，所述的墙板间连接加强板11的厚度与辅助木板3的厚度相等，所述的墙板间连接加强板11的，高度为从底梁板6上部到下层顶梁板7底部的长度，所述的墙板间连接加强板11的宽度为板边墙骨柱1的厚度之和。
作为优选的一种方案，所述的顶梁搭接板10为两片模块化草板隔声承重木墙板连接处的其中一个模块化草板隔声承重木墙板的上层顶梁板8伸出长度与板边墙骨柱1宽度相同的部分。
作为优选的一种方案，所述的顶梁搭接口9为两片模块化草板隔声承重木墙板连接处另一墙板的上层顶梁板8端部往里收进长度等于板边墙骨柱1宽度的部分。
本发明草板2采用麦草高温压制而成，隔音效果很好；草板2两侧的墙板内空腔5设置又增强了隔音效果。
本发明草板2两侧设置有辅助木板3，以提高模块化草板隔声承重木墙板的刚度与整体性。
本发明设置有石膏板12，石膏板12本身具有吸声功能，三种因素叠加使得模块化草板隔声承重木墙隔音效果远好于一般普通木结构墙板。
以上所述仅是本发明的优选实施方式，应当指出，对于本技术领域的普通技术人员来说，在不脱离本发明原理的前提下，还可以做出若干改进和润饰，这些改进和润饰也应视为本发明的保护范围。
