技术领域
本发明涉及建筑结构，特别是一种用混凝土槽作免拆模板浇筑的独立住宅L形混凝土基 础。
背景技术
我国农村建造独立住宅，其混凝土基础目前大都采用模板浇筑。模板组装、拆卸和搬运 很麻烦，导致施工周期较长；如模板组装的不好，还会影响基础的质量；业主自行准备模板 会使建筑成本增加。
发明内容
针对现有技术存在的上述缺陷，本发明的目的是提供一种免拆模、强度高、方便施工和 经济性好的用混凝土槽浇筑的独立住宅L形混凝土基础。
本发明提供的用混凝土槽浇筑的独立住宅L形混凝土基础，包括L形免拆模板；在L形 免拆模板中有加强筋(包括纵筋和、箍筋)和后浇混凝土；
所述L形免拆模板的两边分别由槽壁和槽底相互垂直的混凝土槽相互接续构成，转角由 直角形混凝土角块构成；转角处为，两块混凝土槽的端部垂直相接，其中一块混凝土槽的端 口内缘与另一块混凝土槽的端口外缘相接；用一块或两块混凝土角块作转角，组成L形免拆 模板；
用一块混凝土角块作转角时，混凝土角块的两个边呈竖直状态，分别与两块混凝土槽的 外槽壁端部外侧面贴紧，组成L形免拆模板；
用两块混凝土角块作转角时，两块混凝土角块的一个边上下重叠，另一个边垂直相接， 重叠的边与两混凝土槽的槽底对接，相互垂直的两边分别与两块混凝土槽的外侧槽壁端部的 外侧面贴紧，组成L形免拆模板。
L形免拆模板的两边中受基础定位限制出现的不能接续的前后两个混凝土槽(此时两个 混凝土槽的间距小于混凝土槽的长度)由两块混凝土角块以以下方式连接：两块混凝土角块 的直角边上下重叠，另一个直角边相对而立、并分别与相互间隔的混凝土槽的槽壁外侧面端 部贴紧，将两块混凝土槽连接起来。
与现有技术相比，本发明的有益效果是：
1、本发明用混凝土免拆模板浇筑混凝土基础，施工简便、效率高，施工周期短。
2、混凝土基础质量不再受模板影响，混凝土槽和直角形混凝土角块与后浇混凝土强度相 同，结合牢固，整体性好，基础强度高。
3、构成免拆模板的混凝土槽和直角形混凝土角块可由建筑材料生产企业批量预制和销 售，省去业主自行准备模板，节省材料，降低工程造价，既经济又适用。
附图说明
附图为本发明用混凝土槽浇筑的独立住宅L形混凝土基础的示意图，其中：
图1为免拆模板中的混凝土槽的俯视图；
图2为图1的右视图；
图3为免拆模板中的混凝土角块的俯视图；

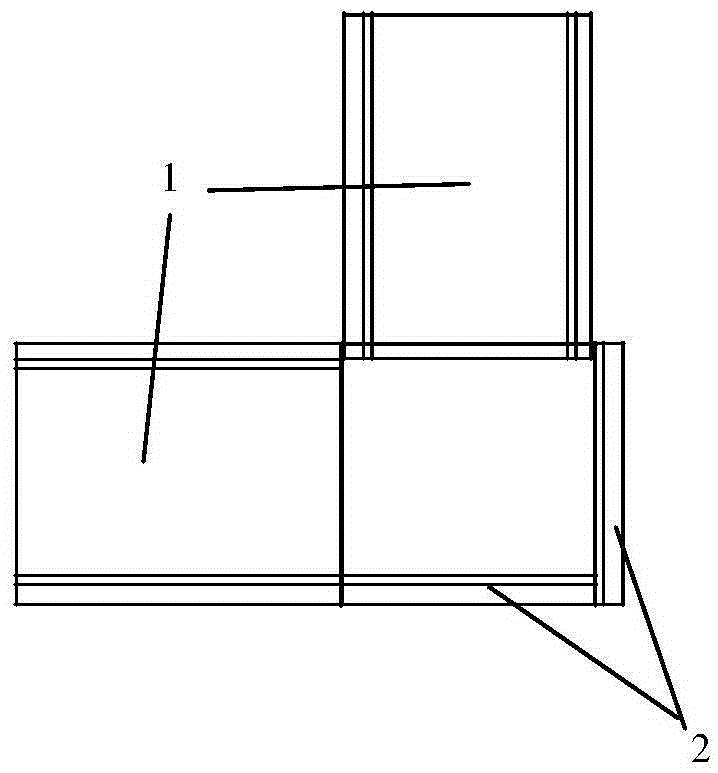

图4为用两块混凝土角块作转角的转角处结构俯视图；
图5为图4的拆分图；
图6为用一块混凝土角块作转角的转角处结构俯视图；
图7为图6的拆分图；
图8为免拆模板边长调整示意图；
图9为图8的拆分图；
图10为混凝土基础沿图1中混凝土槽的竖向剖视图。
具体实施方式
以下结合附图对本发明的具体实施方式加以说明。
结合图4、图6和图10，本实施例用混凝土槽浇筑的独立住宅L形混凝土基础，其L形 免拆模板由混凝土槽1和直角形混凝土角块2组成。混凝土槽1如图1和图2所示，槽壁1-3 和槽底1-1相互垂直，交界处有加强带1-2；直角形混凝土角块如图3和图4所示，两直角边 2-1相互垂直。L形免拆模板的两边分别由多块混凝土槽接续构成，转角由混凝土角块2构成。 转角处的结构如图4和图6所示，两块混凝土槽的端部垂直相接，其中一块混凝土槽的端口 内缘与另一块混凝土槽的端口外缘相接；用一块或两块混凝土角块作转角，组成L形免拆模 板。
如图6和图7所示，用一块混凝土角块作转角时，混凝土角块的两个直角边的长度略大 于混凝土槽的槽底宽度，两个直角边的宽度与混凝土槽的槽壁高度相同；混凝土角块呈竖直 状态，两个直角边分别与两块混凝土槽的外槽壁端部外侧面贴紧，组成L形免拆模板。
如图4和图5所示，用两块混凝土角块作转角时，两块混凝土角块的一个直角边分别为 边长与混凝土槽槽底宽度相同的正方形，另一个直角边的长度与凝土槽的槽壁高度相同；将 两混凝土角块的正方形直角边上下重叠并对齐，另一个直角边的侧端垂直相接，将重叠的直 角边与两混凝土槽的槽底对接，相互垂直的两边分别与两块混凝土槽的外侧槽壁端部的外侧 面贴紧，组成L形免拆模板。
如图8和图9所示，L形免拆模板的两边中受基础定位限制出现不能接续的两个混凝土 槽(此时两个混凝土槽的间距小于混凝土槽的长度)时，可用上述一个直角边为正方形(边 长与混凝土槽槽底宽度相同)、另一个直角边的长度与凝土槽的槽壁高度相同的两块混凝土角 块以以下方式来调整：将两混凝土角块的正方形直角边上下重叠，另一个直角边相对而立、 并分别与相互间隔的混凝土槽的槽壁外侧面端部贴紧，将两块混凝土槽连接起来。
免拆模板组装好后，如图10所示，在混凝土槽内布设纵筋4和箍筋5，然后浇筑后浇筑 混凝土3，即构成独立住宅L形混凝土基础。
