技术领域
本实用新型涉及担架领域，特别涉及一种防颠簸消防急救用担架。
背景技术
急救用担架是一种在紧急情况发生时，用于运输伤者病患的简易床，能将伤者病患在最短的时间内运送至救助站或救护车上，为伤者病患争取救援时间的装置，担架种类多样，针对不同的需求提供不同的急救用担架，现有的急救用担架功能简单，具有很大的改进空间，因此需要性能更为优越的急救用担架；现有的急救用担架在使用时存在一定的弊端，首先，担架垫跟支撑杆是直接连接在一起的，在运送过程中，由于消防人员需要为患者争取时间，行进速度非常快，容易产生颠簸，增加了患者的疼痛感，其次，担架垫上没有能固定患者颈部的装置，不利于减轻患者的痛苦，最后，担架上没有能存放急救药物的储物袋，不能为一些需要急救的患者及时提供药物救助，为此，我们提出一种防颠簸消防急救用担架。
实用新型内容
本实用新型的主要目的在于提供一种防颠簸消防急救用担架，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种防颠簸消防急救用担架，包括担架垫，所述担架垫的前端外表面固定安装有支撑杆，所述支撑杆的一侧外表面固定安装有挡手，且挡手的一侧外表面固定安装有把手，所述支撑杆的外表面靠近一侧固定安装有一号固定扣，所述支撑杆的外表面固定安装有绑带，且绑带的上端外表面活动安装有搭扣，所述支撑杆的外表面中间活动安装有可折叠连接板，所述一号固定扣的下端外表面固定安装有连接柱，且连接柱的下端外表面固定安装有底座，所述支撑杆的前端外表面活动安装有储物袋，且支撑杆的外表面靠近另一侧固定安装有二号固定扣，所述二号固定扣的下端外表面固定安装有固定柱，且固定柱的下端外表面固定安装有连接片，所述担架垫的上端外表面靠近一侧固定安装有颈部固定块，所述担架垫的一侧外表面设有弹簧，且支撑杆的外表面中间固定安装有凹槽，所述连接片的下端内表面活动安装有滚轮。
优选的，所述把手的数量为四组，且把手的外表面设有防滑纹。
优选的，所述绑带的长度比担架垫的宽度长，且绑带的内部设有松紧带。
优选的，所述储物袋的形状为正方形，且储物袋的内部设有扣子和隔层。
优选的，所述颈部固定块的形状为半圆形，且颈部固定块的外表面涂有润滑涂层。
优选的，所述支撑杆的内部设有卡扣，弹簧通过卡扣与支撑杆活动连接。
与现有技术相比，本实用新型具有如下有益效果：该防颠簸消防急救用担架，通过设置有弹簧，将弹簧安装在担架垫的四个拐角，在消防人员的快速前进中，通过弹簧本身所具有的弹性能有效地为病患减缓颠簸所带来的不适感，同时也能在一定程度上减轻病患的痛苦，通过设置有颈部固定块，救急时，消防人员为了能为病患争取更多的救援时间，通常行进速度很快，颈部固定块能很好地将病患的脖颈固定住，使病患的身体处于一个舒展的状态，同时也防止病患在行进过程中头颈部左右摇晃，通过设置有储物袋，储物袋中可以存放一些急救的药物，在将患者抬上担架前可以先进行简单的药物急救，同时在行进过程中，也可以随时取出急救药物对病患进行急救，提高了急救的救助效果，整个急救用担架结构简单，操作方便，使用的效果相对于传统方式更好。
附图说明

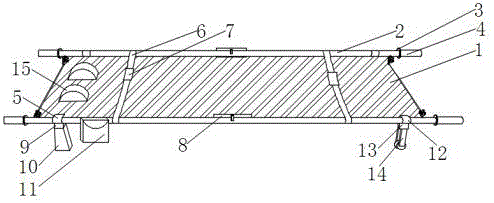

图1为本实用新型一种防颠簸消防急救用担架的整体结构示意图；
图2为本实用新型一种防颠簸消防急救用担架的局部视图；
图3为本实用新型一种防颠簸消防急救用担架的可折叠连接板放大图；
图4为本实用新型一种防颠簸消防急救用担架的滚轮局部视图。
图中：1、担架垫；2、支撑杆；3、挡手；4、把手；5、一号固定扣；6、绑带；7、搭扣；8、可折叠连接板；9、连接柱；10、底座；11、储物袋；12、二号固定扣；13、固定柱；14、连接片；15、颈部固定块；16、弹簧；17、凹槽；18、滚轮。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1-4所示，一种防颠簸消防急救用担架，包括担架垫1，担架垫1的前端外表面固定安装有支撑杆2，支撑杆2的一侧外表面固定安装有挡手3，且挡手3的一侧外表面固定安装有把手4，支撑杆2的外表面靠近一侧固定安装有一号固定扣5，支撑杆2的外表面固定安装有绑带6，且绑带6的上端外表面活动安装有搭扣7，支撑杆2的外表面中间活动安装有可折叠连接板8，一号固定扣5的下端外表面固定安装有连接柱9，且连接柱9的下端外表面固定安装有底座10，支撑杆2的前端外表面活动安装有储物袋11，且支撑杆2的外表面靠近另一侧固定安装有二号固定扣12，二号固定扣12的下端外表面固定安装有固定柱13，且固定柱13的下端外表面固定安装有连接片14，担架垫1的上端外表面靠近一侧固定安装有颈部固定块15，担架垫1的一侧外表面设有弹簧16，且支撑杆2的外表面中间固定安装有凹槽17，连接片14的下端内表面活动安装有滚轮18。
把手4的数量为四组，且把手4的外表面设有防滑纹；绑带6的长度比担架垫1的宽度长，且绑带6的内部设有松紧带；储物袋11的形状为正方形，且储物袋11的内部设有扣子和隔层；颈部固定块15的形状为半圆形，且颈部固定块15的外表面涂有润滑涂层；支撑杆2的内部设有卡扣，弹簧16通过卡扣与支撑杆2活动连接。
需要说明的是，本实用新型为一种防颠簸消防急救用担架，在使用时，急救用担架主要由担架垫1和支撑杆2组成，当需要进行急救时，消防人员把病患抬上担架垫1上，将病患的头颈部放在颈部固定块15上进行固定，消防人员为了能为病患争取更多的救援时间，通常行进速度很快，颈部固定块15能很好地将病患的脖颈固定住，使病患的身体处于一个舒展的状态，同时也防止病患在行进过程中头颈部左右摇晃，绑带6将患者整个身体固定起来，再扣上搭扣7，消防人员双手握住把手4，挡手3主要用于固定消防人员的双手，设置在担架垫1四个拐角的弹簧16，在消防人员的快速前进中，通过弹簧16本身所具有的弹性能有效地为病患减缓颠簸所带来的不适感，同时也能在一定程度上减轻病患的痛苦，储物袋11用于存放一些急救的药物，在将患者抬上担架前可以先进行简单的药物急救，同时在行进过程中，也可以随时取出急救药物对病患进行急救，提高了急救的救助效果，一号固定扣5的下面设有连接柱9和底座10，用于担架的支撑固定，二号固定扣12的下面设有固定柱13、连接片14和滚轮18，主要用于固定和方便消防员搬运患者，运输工作完成后消防人员可以将可折叠连接板8向凹槽17处折成一定的角度，将担架折叠收起来，减少担架的占用空间，方便携带，较为实用。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
