技术领域
本实用新型属于打印机领域，更具体地说，特别涉及一种用于一体式打印机的分离添粉渐锁装置。
背景技术
打印机一体化安装的碳粉盒由于其内部一体化的部分固定安装，无需通过拆除打印机再取出碳粉盒，一般通过滑出再补充碳粉盒，在其过程中，由于与封口的阻板分离加之弹出的动作，容易使内部未使用完全的碳粉及填充好的碳粉在弹出及复位的冲击中容易飘入机器内部，由于碳粉会产生静电。
基于上述描述本实用新型人发现，现有的一种用于一体式打印机的分离添粉渐锁装置主要存在以下不足，比如：
在补充碳粉时，容易使内部未使用完全的碳粉及填充好的碳粉在弹出及复位的冲击中容易飘入机器内部，由于碳粉会产生静电，在飘入机器内部若是与线路板接触，会造成静电从而击穿线路板上的芯片。
实用新型内容
为了解决上述技术问题，本实用新型提供一种用于一体式打印机的分离添粉渐锁装置，以解决现有在补充碳粉时，容易使内部未使用完全的碳粉及填充好的碳粉在弹出及复位的冲击中容易飘入机器内部，由于碳粉会产生静电，在飘入机器内部若是与线路板接触，会造成静电从而击穿线路板上的芯片的问题。
针对现有技术的不足，本实用新型一种用于一体式打印机的分离添粉渐锁装置的目的与功效，由以下具体技术手段所达成：一种用于一体式打印机的分离添粉渐锁装置，其结构引把、托槽、分离添粉渐锁装置、定位底套、顶套，所述引把右端与顶套左端为一体化结构，所述顶套前后两端环面均设有托槽且与其为一体化结构，所述分离添粉渐锁装置左端采用电焊的方式固定连接于顶套右端，所述分离添粉渐锁装置右端通过嵌入的方式安装在定位底套左端。
所述分离添粉渐锁装置包括硒鼓套、漏嵌机构、高磁底封机构、渐封速添机构、硒底封，所述漏嵌机构通过镶嵌的方式安装在硒鼓套外环面，所述高磁底封机构右端通过嵌入的方式安装在定位底套左下端，所述硒鼓套右端通过嵌入的方式与硒底封左端固定连接，所述渐封速添机构嵌入安装在顶端内部硒鼓套。
作为优选，所述漏嵌机构包括漏孔、弧贴、横嵌条，所述横嵌条共设有两条且分别通过镶嵌的方式安装在硒鼓套外环面两侧，所述漏孔共设有四十四个且二十二个一组分别设于两个横嵌条上，所述弧贴顶端与横嵌条底端固定连接，所述漏孔属于内部的半槽式的小孔，只能提供有限额度的摩擦应力，当制动应力大于其封锁值便会失去作用。
作为优选，所述高磁底封机构包括连接定块、长定杆、斜板强磁半封环，所述长定杆底端采用电焊的方式固定连接于连接定块顶端，所述连接定块正端面通过嵌入的方式安装在斜板强磁半封环背部中间位置，所述长定杆顶端采用电焊的方式固定连接于定位底套左端底部，所述斜板强磁半封环内环面呈现倾斜的大小半径不同的一个斜面圆台内弧状，在与渐封速添机构相接触时，由于其内环面与渐封速添机构底端的磁极相同，从而产生强大的互斥力，由于长定杆的固定从而令渐封速添机构中的部分机构向上移动将露出的地方重新封锁。
作为优选，所述渐封速添机构包括定顶封排锁机构、渐封机构、内硒鼓、空腔，所述空腔与内硒鼓为一体化结构，所述渐封机构共设有两个且通过嵌入的方式安装在内硒鼓左右两端内部，所述内硒鼓顶端设有定顶封排锁机构，所述定顶封排锁机构背部固定安装于定位底套左端顶部。
作为优选，所述定顶封排锁机构包括长排条、分离排条、连板，所述长排条背部正端面与分离排条背部为一体化结构，所述长排条底端通过嵌入的方式安装在连板顶端。
作为优选，所述渐封机构包括加粉拨条、渐封弧片、摩擦降值锁珠、锁条、定锁凸圆、内弧贴，所述摩擦降值锁珠通过嵌入的方式安装在内弧贴内环面，所述加粉拨条左下端采用电焊的方式固定连接于渐封弧片顶端，所述内弧贴远离渐封弧片一端通过嵌入的方式安装在硒鼓套内环面，所述定锁凸圆远离硒鼓套一端固定安装在渐封弧片外环面由下往上三分之一处，所述锁条底端固定安装在渐封弧片内部。
与现有技术相比，本实用新型具有如下有益效果：
本实用新型因渐封速添机构在伸出的过程中通过高磁底封机构与的分离进行逐级封锁，在添加碳粉时则通过对进行制动从而打开上封锁区，在填装时，利用对渐封速添机构进行逐级分解并交互封锁，在整个添料的过程中对于碳粉始终保持严密的封闭状态，防止其飘入机器内部，从而对机器内部线路板起到保护作用。
附图说明
图1为本实用新型一种用于一体式打印机的分离添粉渐锁装置的结构示意图。

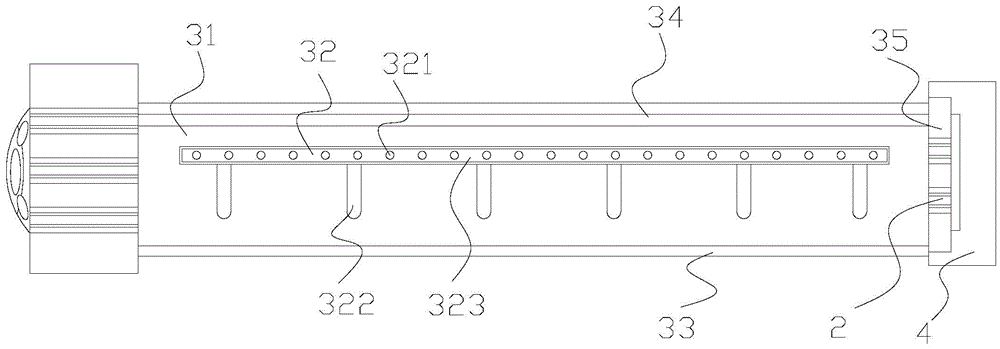

图2为本实用新型一种用于一体式打印机的分离添粉渐锁装置的内部结构示意图。
图3为渐封速添机构左侧面剖视结构示意图。
图4为渐封机构正面剖视结构示意图。
图5为渐封机构上的摩擦降值锁珠放大结构示意图。
图6为高磁底封机构的俯视结构示意图。
图7为定顶封排锁机构的俯视结构示意图。
图中：引把-1、托槽-2、分离添粉渐锁装置-3、定位底套-4、顶套-5、硒鼓套-31、漏嵌机构-32、高磁底封机构-33、渐封速添机构-34、硒底封-35、漏孔-321、弧贴-322、横嵌条-323、连接定块-331、长定杆-332、斜板强磁半封环-333、定顶封排锁机构-341、渐封机构-342、内硒鼓-343、空腔-344、长排条-3411、分离排条-3412、连板-3413、加粉拨条-3421、渐封弧片-3422、摩擦降值锁珠-3423、锁条-3424、定锁凸圆-3425、内弧贴-3426。
具体实施方式
下面结合附图和实施例对本实用新型的实施方式作进一步详细描述。以下实施例用于说明本实用新型，但不能用来限制本实用新型的范围。
在本实用新型的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
实施例
如附图1至附图7所示：
本实用新型提供一种用于一体式打印机的分离添粉渐锁装置，其结构引把1、托槽2、分离添粉渐锁装置3、定位底套4、顶套5，所述引把1右端与顶套5左端为一体化结构，所述顶套5前后两端环面均设有托槽2且与其为一体化结构，所述分离添粉渐锁装置3左端采用电焊的方式固定连接于顶套5右端，所述分离添粉渐锁装置3右端通过嵌入的方式安装在定位底套4左端，所述分离添粉渐锁装置3包括硒鼓套31、漏嵌机构32、高磁底封机构33、渐封速添机构34、硒底封35，所述漏嵌机构32通过镶嵌的方式安装在硒鼓套31外环面，所述高磁底封机构33右端通过嵌入的方式安装在定位底套4左下端，所述硒鼓套31右端通过嵌入的方式与硒底封35左端固定连接所述渐封速添机构34嵌入安装在顶端内部硒鼓套31。
其中，所述漏嵌机构32包括漏孔321、弧贴322、横嵌条323，所述横嵌条323共设有两条且分别通过镶嵌的方式安装在硒鼓套31外环面两侧，所述漏孔321共设有四十四个且二十二个一组分别设于两个横嵌条323上，所述弧贴322顶端与横嵌条323底端固定连接，所述漏孔321属于内部的半槽式的小孔，只能提供有限额度的摩擦应力，当制动应力大于其封锁值便会失去作用。
其中，所述高磁底封机构33包括连接定块331、长定杆332、斜板强磁半封环333，所述长定杆332底端采用电焊的方式固定连接于连接定块331顶端，所述连接定块331正端面通过嵌入的方式安装在斜板强磁半封环333背部中间位置，所述长定杆332顶端采用电焊的方式固定连接于定位底套4左端底部，所述斜板强磁半封环333内环面呈现倾斜的大小半径不同的一个斜面圆台内弧状，在与渐封速添机构34相接触时，由于其内环面与渐封速添机构34底端的磁极相同，从而产生强大的互斥力，由于长定杆332的固定从而令渐封速添机构34中的部分机构向上移动将露出的地方重新封锁。
其中，所述渐封速添机构34包括定顶封排锁机构341、渐封机构342、内硒鼓343、空腔344，所述空腔344与内硒鼓343为一体化结构，所述渐封机构342共设有两个且通过嵌入的方式安装在内硒鼓343左右两端内部，所述内硒鼓343顶端设有定顶封排锁机构341，所述定顶封排锁机构341背部固定安装于定位底套4左端顶部，所述内硒鼓343设置开口是因为内部设有多个废粉仓且由于硒鼓原先处于封闭的状态不容易清洗，在向外开口的情况下，能更便于对废粉仓的清理及对硒鼓的清洗，且圆柱型的结构能够使内部储存最大量值的碳粉，和大弧度的内壁有利于碳粉的输出。
其中，所述定顶封排锁机构341包括长排条3411、分离排条3412、连板3413，所述长排条3411背部正端面与分离排条3412背部为一体化结构，所述长排条3411底端通过嵌入的方式安装在连板3413顶端，所述分离排条3412能够将完全封锁的渐封弧片3422分开，从而通过长排条3411将其一点点挤推复位，并替代其封锁硒鼓的顶部，从而起到与渐封机构342的严密的交互换封的过程，保证在填料复位安装中其内部碳粉不会飘出。
其中，所述渐封机构342包括加粉拨条3421、渐封弧片3422、摩擦降值锁珠3423、锁条3424、定锁凸圆3425、内弧贴3426，所述摩擦降值锁珠3423通过嵌入的方式安装在内弧贴3426内环面，所述加粉拨条3421左下端采用电焊的方式固定连接于渐封弧片3422顶端，所述内弧贴3426远离渐封弧片3422一端通过嵌入的方式安装在硒鼓套31内环面，所述定锁凸圆3425远离硒鼓套31一端固定安装在渐封弧片3422外环面由下往上三分之一处，所述锁条3424底端固定安装在渐封弧片3422内部，所述加粉拨条3421仅仅与第一个渐封弧片3422固定连接，在完全扣合封闭后，其余渐封弧片3422的顶端均通过扣合与加粉拨条3421侧面相连接，且当到达封锁区极点时定锁凸圆3425与漏孔321嵌合，提供防落的阻力。
本实施例的具体使用方式与作用：
本实用新型在需要添加碳粉时，通过引把1将装置横向拉出，在内部导向条与托槽2的相互配合下，由于定位底套4固定在打印机内部，从而令嵌入在定位底套4内部的硒底封35脱离，且作为顶封的定顶封排锁机构341在拉出的过程中逐渐失去了对碳粉盒的顶面封锁，而斜板强磁半封环333也由于连接固定在定位底套4上的长定杆332仍然能够在装置的移动中保持绝对稳定的固定位置，而在移动过程中的内硒鼓343内部的空腔344可以让斜板强磁半封环333完全通过，在通过时由于其内环面具有较强磁场力，在靠近渐封弧片3422时对底端施加反方向的斥力，而除了第一个渐封弧片3422顶端固定安装有加粉拨条3421其余渐封机构342在延伸出后均与加粉拨条3421侧表面扣合，且在伸出的过程中，渐封弧片3422在离开定顶封排锁机构341通过横嵌条333的斥力磁场作用下实现逐级封锁，从而防止在伸出的过程中内部碳粉飘出，当完全伸出后直接同加粉拨条3421打开硒鼓内部，填充碳粉后直接将其推入，在斜板强磁半封环333的逐级封锁与在分离排条3412的逐级复位完成交互封顶。
本实用新型的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本实用新型限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本实用新型的原理和实际应用，并且使本领域的普通技术人员能够理解本实用新型从而设计适于特定用途的带有各种修改的各种实施例。
