技术领域
本实用新型是一种蓄电池保护壳，属于蓄电池保护技术领域。
背景技术
蓄电池是世界上广泛使用的一种化学“电源”，蓄电池外壳材料为工程塑料，部分蓄电池未设有把手，搬运时为了提高安全系数只能托在底部抬起，蓄电池具有一定重量，直接从底部抬起使得手部与放置面接触，发生摩擦时容易损伤皮肤。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种蓄电池保护壳，以解决蓄电池外壳材料为工程塑料，部分蓄电池未设有把手，搬运时为了提高安全系数只能托在底部抬起，蓄电池具有一定重量，直接从底部抬起使得手部与放置面接触，发生摩擦时容易损伤皮肤的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种蓄电池保护壳，其结构包括壳体、壳板、排气板、端盖、密封板、第一安装槽、支撑器、第二安装槽、底座，所述壳体表面覆有相互水平连接的壳板，所述壳板表层叠接排气板，所述排气板与端盖上下水平固接，所述排气板一侧底槽左右分设有第二安装槽与第一安装槽，所述壳体与下部底座水平相固接一体，所述底座凹槽处嵌接与之相吻合的支撑器。
进一步地，所述支撑器包括手柄、支杆、固定杆、垫块、加固杆、安装体、配重块，所述手柄与支杆焊接相连，所述支杆穿过安装体端口且固定连接，所述安装体内嵌左右水平对应的配重块，所述配重块靠内侧位置设有形状不变的加固杆，所述加固杆分设在垫块的左右间隔处，所述垫块与左右固定杆焊接一体，所述安装体嵌入底座对应的凹槽处。
进一步地，所述密封板表面朝上且内通排气板。
进一步地，所述端盖与表面一侧的密封板装配相嵌。
进一步地，所述第一安装槽与第二安装槽处于同一水平面上。
进一步地，所述配重块与固定杆直线相接。
进一步地，所述手柄高度超过安装体。
有益效果
本实用新型一种蓄电池保护壳，支撑器位于底座凹槽处，搬运时蓄电池为了提高安全系数从底部抬起，蓄电池具有一定重量，安装体与放置面相持平，一手压下时手柄，前者与支杆连为一体，同步带动内层固定杆倾斜，使得垫块脱离接触的放置面，则配重块保持操作的同一倾斜高度，配重块是用于增加自身重量来保持平衡的一种结构块，能够增加安装体的重量并负担翘起壳体的作用，具有省力作用，壳体一侧倾斜能够便于使用者搬运抬起，具有一定的防护性，有效避免手部皮肤遭受摩擦而损伤的问题。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

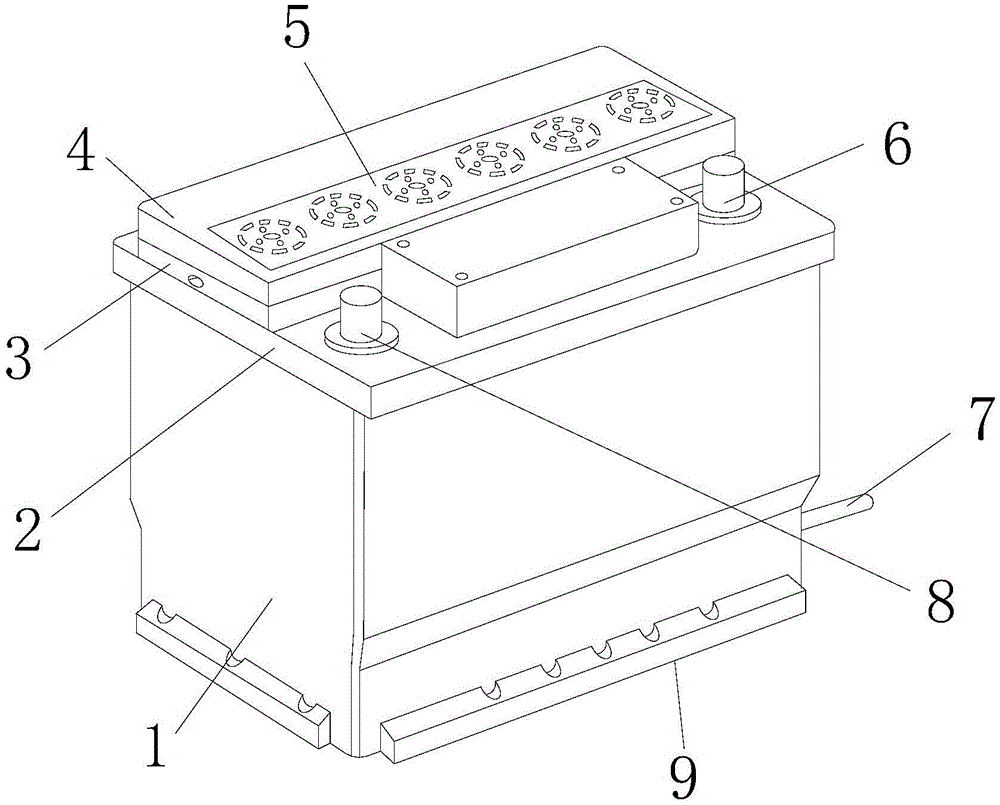

图1为本实用新型一种蓄电池保护壳的结构示意图；
图2为本实用新型的支撑器装配结构示意图。
图中：壳体-1、壳板-2、排气板-3、端盖-4、密封板-5、第一安装槽-6、支撑器-7、手柄-A1、支杆-B2、固定杆-C3、垫块-D4、加固杆-E5、安装体-F6、配重块-G7、第二安装槽-8、底座-9。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-图2，本实用新型提供一种技术方案：一种蓄电池保护壳，其结构包括壳体1、壳板2、排气板3、端盖4、密封板5、第一安装槽6、支撑器7、第二安装槽8、底座9，所述壳体1表面覆有相互水平连接的壳板2，所述壳板2表层叠接排气板3，所述排气板3与端盖4上下水平固接，所述排气板3一侧底槽左右分设有第二安装槽8与第一安装槽6，所述壳体1与下部底座9水平相固接一体，所述底座9凹槽处嵌接与之相吻合的支撑器7，所述支撑器7包括手柄A1、支杆B2、固定杆C3、垫块D4、加固杆E5、安装体F6、配重块G7，所述手柄A1与支杆B2焊接相连，所述支杆B2穿过安装体F6端口且固定连接，所述安装体F6内嵌左右水平对应的配重块G7，所述配重块G7靠内侧位置设有形状不变的加固杆E5，所述加固杆E5分设在垫块D4的左右间隔处，所述垫块D4与左右固定杆C3焊接一体，所述安装体F6嵌入底座9对应的凹槽处，所述密封板5表面朝上且内通排气板3，所述端盖4与表面一侧的密封板5装配相嵌，所述第一安装槽6与第二安装槽8处于同一水平面上，所述配重块G7与固定杆C3直线相接，所述手柄A1高度超过安装体F6。
本专利所说的配重块G7是用于增加自身重量来保持平衡的一种结构块，能够增加安装体F6的重量并负担翘起壳体1的作用。
例如：在进行使用时，支撑器7位于底座9凹槽处，搬运时蓄电池为了提高安全系数从底部抬起，蓄电池具有一定重量，安装体F6与放置面相持平，一手压下时手柄A1，前者与支杆B2连为一体，同步带动内层固定杆C3倾斜，使得垫块D4脱离接触的放置面，则配重块G7保持操作的同一倾斜高度，配重块G7是用于增加自身重量来保持平衡的一种结构块，能够增加安装体F6的重量并负担翘起壳体1的作用，具有省力作用，壳体1一侧倾斜能够便于使用者搬运抬起，具有一定的防护性，有效避免手部皮肤遭受摩擦而损伤的问题。
本实用新型解决的问题是蓄电池外壳材料为工程塑料，部分蓄电池未设有把手，搬运时为了提高安全系数只能托在底部抬起，蓄电池具有一定重量，直接从底部抬起使得手部与放置面接触，发生摩擦时容易损伤皮肤，本实用新型通过上述部件的互相组合，壳体一侧倾斜能够便于使用者搬运抬起，具有一定的防护性，有效避免手部皮肤遭受摩擦而损伤的问题。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
