技术领域
本实用新型涉及LED显示屏领域，尤其是涉及到一种通过弧形弯曲限位的防水LED显示屏。
背景技术
LED显示屏它是一种通过控制半导体发光二极管的显示方式，其大概的样子就是由很多个通常是红色的发光二极管组成，靠灯的亮灭来显示字符。用来显示文字、图形、图像、动画、行情、视频、录像信号等各种信息的显示屏幕，现有的LED屏幕通常通过在结合处加注防水材料进行设备的防水工作，但是以这种方式在进行防水时，因为水的渗透性，在长时间的风吹日晒下，水流会渗入，从而影响设备的使用。
实用新型内容
针对现有技术存在的不足，本实用新型目的是提供一种通过弧形弯曲限位的防水LED显示屏，以解决现有技术通常通过在结合处加注防水材料进行设备的防水工作，但是以这种方式在进行防水时，因为水的渗透性，在长时间的风吹日晒下，水流会渗入，从而影响设备的使用的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种通过弧形弯曲限位的防水L显示屏，其结构包括：底座、壳体、活动槽、活动防水装置，所述底座位于壳体的下表面并且与壳体焊接成一体化结构，所述活动槽设于壳体前端面的左右两侧，所述活动防水装置嵌入壳体的内部两者通过焊接的方式组成一体化结构。
作为本技术方案的进一步改进，所述活动防水装置设有输出管、块体、调节架、活动板、玻璃架、安装块，所述活动板设于安装块上侧表面同时与安装块焊接成一体化结构，所述块体与活动板相互平行固定安装在安装块下表面，所述玻璃架内嵌入安装块的内侧表面两者采用间隙配合连接在一起，所述输出管位于块体的内部两者活动连接，所述调节架固定安装在玻璃架的前端表面两者机械连接。
作为本技术方案的进一步改进，所述调节架设有限位块、弧形板、输送道、板体、管道，所述管道嵌入板体的外侧端面两者通过贯通焊接组成一体化结构，所述输送道固定安装在板体的前端表面，所述弧形板设于板体的右侧表面两者通过焊接的方式组成一体化结构，所述限位块设于弧形板前端面两者机械连接。
作为本技术方案的进一步改进，所述弧形板为带有曲度的弧形弯曲的矩形板体结构。
作为本技术方案的进一步改进，所述管道为斜向下的方形通孔块体结构。
作为本技术方案的进一步改进，所述弧形板采用不锈钢金属材料制成。
作为本技术方案的进一步改进，所述块体为设有弧度向下的矩形面板式块体结构。
有益效果
基于现有技术而言，本实用新型一种通过弧形弯曲限位的防水LED显示屏，在操作后可达到的优点有：本实用新型在活动防水装置的工作下。通过弧形板的形状结构在收到外界的水流的冲击下进行收集，并且使得水流沿着壁体流入设备的内部，排出，从而使得水流循环输出，从而能够使得水流没有积压，大大减小水流的渗透性，能够更好的进行防水工作。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

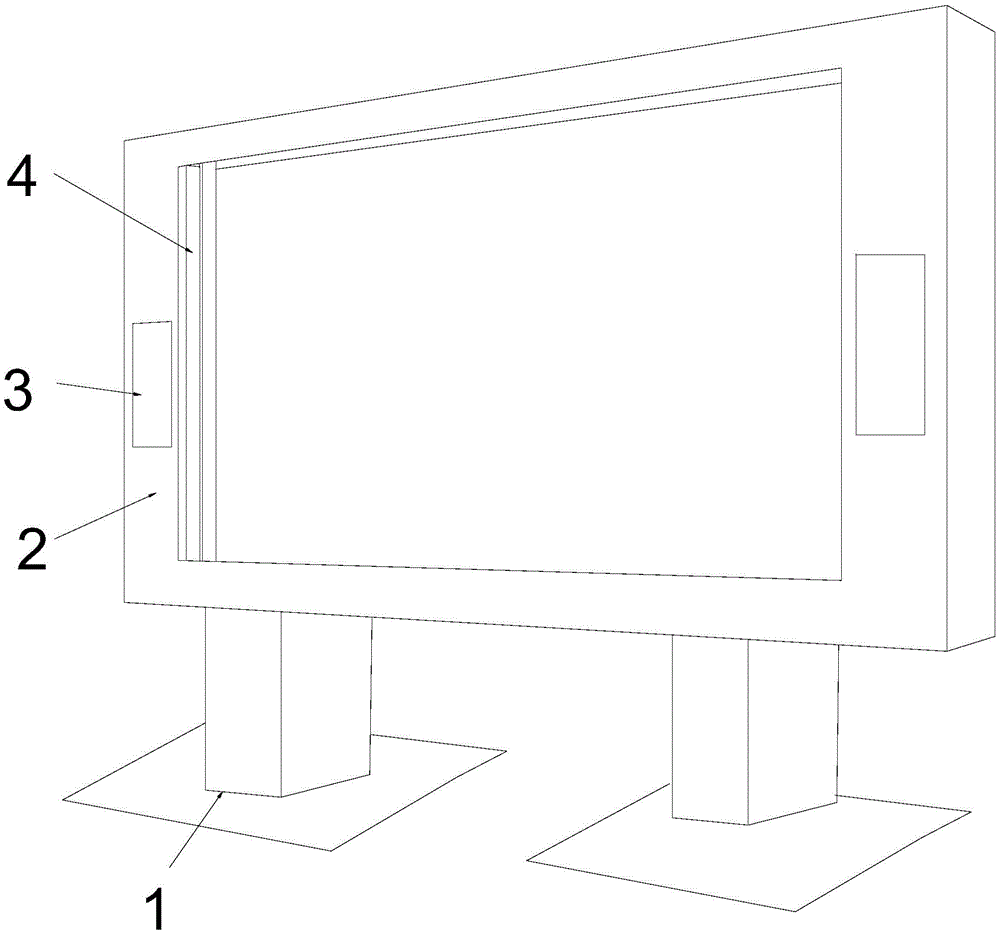

图1为本实用新型一种通过弧形弯曲限位的防水LED显示屏的结构示意图。
图2为本实用新型一种通过弧形弯曲限位的防水LED显示屏的活动防水装置结构示意图。
图3为本实用新型一种通过弧形弯曲限位的防水LED显示屏的调节架的三维结构示意图。
附图中标号说明：底座-1、壳体-2、活动槽-3、活动防水装置-4、输出管-41、块体-42、调节架-43、活动板-44、玻璃架-45、安装块-46、限位块-43a、弧形板-43b、输送道-43c、板体-43d、管道-43e。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本实用新型的优选实施方案。
在本实用新型中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“相焊接”、“固定”、“设有”、“嵌合”、“扣合”等术语应作广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义，并且术语“中心”、“侧向”、“长度”、“宽度”、“高度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“侧”等指示的方位或位置关系为基于附图中所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。
实施例
请参阅图1-图3，本实用新型提供一种通过弧形弯曲限位的防水LED显示屏，其结构包括：底座1、壳体2、活动槽3、活动防水装置4，所述底座1位于壳体2的下表面并且与壳体2焊接成一体化结构，所述活动槽3设于壳体2前端面的左右两侧，所述活动防水装置4嵌入壳体2的内部两者通过焊接的方式组成一体化结构，所述活动防水装置4设有输出管41、块体42、调节架43、活动板44、玻璃架45、安装块46，所述活动板44设于安装块46上侧表面同时与安装块46焊接成一体化结构，所述块体42与活动板44相互平行固定安装在安装块46下表面，所述玻璃架45内嵌入安装块46的内侧表面两者采用间隙配合连接在一起，所述输出管41位于块体42的内部两者活动连接，所述调节架43固定安装在玻璃架45的前端表面两者机械连接，所述调节架43设有限位块43a、弧形板43b、输送道43c、板体43d、管道43e，所述管道43e嵌入板体43d的外侧端面两者通过贯通焊接组成一体化结构，所述输送道43c固定安装在板体43d的前端表面，所述弧形板43b设于板体43d的右侧表面两者通过焊接的方式组成一体化结构，所述限位块43a设于弧形板43b前端面两者机械连接，所述弧形板43b为带有曲度的弧形弯曲的矩形板体结构，所述管道43e为斜向下的方形通孔块体结构，所述弧形板43采用不锈钢金属材料制成，所述块体42为设有弧度向下的矩形面板式块体结构。
下面对上述技术方案中的活动防水装置的工作原理作出如下说明：
在对本实用新型进行使用时，在外界的水水流冲击下，通过玻璃架45进行设备中央的水流防护，然后连接处的水流冲击板体43d上管道43e，然后水流通过斜向下的管道43e进入设备的内部后，向下方汇流，由输送道43c将汇流的水流排出，从而能够防止对于连接处的冲击与水流的积压造成的水流渗透现象，同时两侧的弧形板43b通过其自身的曲度和圆弧面，能够通过水流的粘性沿着弧形板43b的壁体回流，同时由限位板43a组合成的槽体集合汇流输出水流，从而能够更大限度的防止水流的积压造成的渗透现象，更好的防水。
本实用新型解决的问题是通常通过在结合处加注防水材料进行设备的防水工作，但是以这种方式在进行防水时，因为水的渗透性，在长时间的风吹日晒下，水流会渗入，从而影响设备的使用的问题，本实用新型通过上述部件的互相组合，通过弧形板的形状结构在收到外界的水流的冲击下进行收集，并且使得水流沿着壁体流入设备的内部，排出，从而使得水流循环输出，从而能够使得水流没有积压，大大减小水流的渗透性，能够更好的进行防水工作。
以上显示和描述了本实用新型的基本原理、主要特征和本实用新型的优点，本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神或基本特征的前提下，不仅能够以其他的具体形式实现本实用新型，还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围，因此本实用新型要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
