一种海洋养殖饵料投喂装置

技术领域

本实用新型涉及海洋养殖领域，具体地说是一种海洋养殖饵料投喂装置。

背景技术

随着我国工厂化水产养殖业的迅猛发展,养殖系统规模持续扩大，人工投喂或是简单的投饲设备已经成了产业发展的瓶颈，并随着水产养殖饲料价格和劳动力成本的不断提高,通过自动投饲系统来提高投饲精度和饲料利用率,降低劳动强度,减少劳动力成本。

针对目前的海洋养殖饵料投喂装置，针对以下存在的问题制定了相对的方案：

在海洋养殖饵料投喂装置使用中，面对特殊的海洋生物需要在夜晚投喂饵料，现有的海洋养殖饵料投喂装置在夜间无法有效的吸引海洋生物前来吃食，导致夜晚投喂的效果不佳，只能解决白天投放饵料吸引海洋生物的作用，并且投喂过程不够稳定，饵料投喂装置容易发生漂移，不够稳定。

实用新型内容

本实用新型的主要目的在于克服现有技术的不足，提供一种海洋养殖饵料投喂装置。

本实用新型采用如下技术方案来实现：一种海洋养殖饵料投喂装置，其结构包括监测装置、饵料投喂装置，所述监测装置通过螺栓连接于饵料投喂装置上端，所述饵料投喂装置包括投喂装置、灯光浮桩，所述灯光浮桩通过嵌固连接于投喂装置下方，所述灯光浮桩包括固定浮桩、灯光装置、稳定浮桩，所述固定浮桩通过嵌固连接于投喂装置下端，所述灯光装置通过嵌固连接于固定浮桩下端，所述稳定浮桩通过嵌固连接于灯光装置下方。

进一步的，所述固定浮桩与稳定浮桩分别由四个浮块组成。

进一步的，所述稳定浮桩与灯光装置之间采用可以自由的活动的连接方式连接在一起。

进一步的，所述灯光装置包括防水外壳、反光板、灯管，所述反光板通过嵌固连接于防水外壳外表面，所述灯管通过嵌固连接于反光板下端。

进一步的，所述反光板外表面呈锥形。

进一步的，所述反光板为对称分布于灯管外部。

进一步的，所述灯管为环形灯管。

有益效果

本实用新型一种海洋养殖饵料投喂装置的工作原理：

当海洋养殖饵料投喂装置在夜间需要使用时，灯光浮桩能够很好的稳定住饵料投喂装置，保证其在投喂时的稳定性，将灯光装置开启时，在防水外壳内的反光板与灯管相配合，能够使灯管的亮度发挥到最大的效果，灯光装置通过固定于固定浮桩下方，所以能够很好的给鱼群留出空间觅食，而稳定浮桩的设计则保证了海洋养殖饵料投喂装置在整体使用时保持一个相对竖直的状态，同时防止海洋养殖饵料投喂装置在天气恶劣的情况下发生倾覆的作用。

与现有技术相比，本实用新型的有益效果是：能够通过饵料投喂装置中的灯光装置，利用鱼群在夜间喜光的特性，可以吸引鱼群前来觅食，大大的改善了夜间无法吸引鱼群的缺点，设置的两个浮桩能够使饵料投喂装置平稳的漂在水面上，面对恶劣天气时能够很好的保护饵料投喂装置。

附图说明

通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

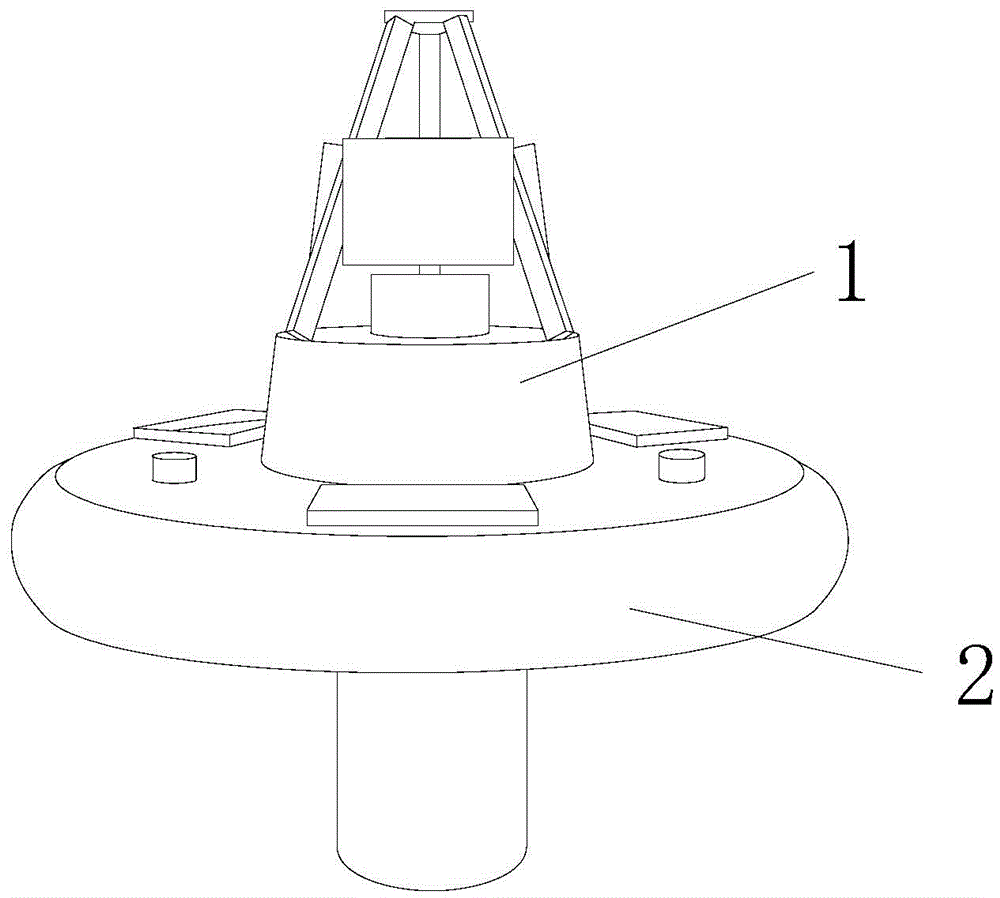

图1为本实用新型海洋养殖饵料投喂装置的外观结构示意图。

图2为本实用新型海洋养殖饵料投喂装置的饵料投喂装置的正面结构示意图。

图3为本实用新型海洋养殖饵料投喂装置的饵料投喂装置的仰视结构示意图。

图4为本实用新型海洋养殖饵料投喂装置的灯光浮桩的正面结构示意图。

图5为本实用新型海洋养殖饵料投喂装置的灯光装置的内部结构示意图。

图中：监测装置1、饵料投喂装置2、投喂装置A、灯光浮桩B、固定浮桩B1、灯光装置B2、稳定浮桩B3、防水外壳B21、反光板B22、灯管B23。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-5，本实用新型提供一种海洋养殖饵料投喂装置技术方案：其结构包括监测装置1、饵料投喂装置2，所述监测装置1通过螺栓连接于饵料投喂装置2上端，所述饵料投喂装置2包括投喂装置A、灯光浮桩B，所述灯光浮桩B通过嵌固连接于投喂装置A下方，所述灯光浮桩B包括固定浮桩B1、灯光装置B2、稳定浮桩B3，所述固定浮桩B1通过嵌固连接于投喂装置A下端，所述灯光装置B2通过嵌固连接于固定浮桩B1下端，所述稳定浮桩B3通过嵌固连接于灯光装置B2下方，所述固定浮桩B1与稳定浮桩B3分别由四个浮块组成，所述稳定浮桩B3与灯光装置B2之间采用可以自由的活动的连接方式连接在一起，所述灯光装置B2包括防水外壳B21、反光板B22、灯管B23，所述反光板B22通过嵌固连接于防水外壳B21外表面，所述灯管B23通过嵌固连接于反光板B22下端，所述反光板B22外表面呈锥形，所述反光板B22为对称分布于灯管B23外部，所述灯管B23为环形灯管。

本实用新型一种海洋养殖饵料投喂装置的工作原理：当海洋养殖饵料投喂装置在夜间需要使用时，灯光浮桩B能够很好的稳定住饵料投喂装置2，保证其在投喂时的稳定性，将灯光装置B2开启时，在防水外壳B21内的反光板B22与灯管B23相配合，能够使灯管B23的亮度发挥到最大的效果，灯光装置B2通过固定于固定浮桩B1下方，所以能够很好的给鱼群留出空间觅食，而稳定浮桩B3的设计则保证了海洋养殖饵料投喂装置在整体使用时保持一个相对竖直的状态，同时防止海洋养殖饵料投喂装置在天气恶劣的情况下发生倾覆的作用。

本实用新型相对现有技术获得的技术进步是：

能够通过饵料投喂装置中的灯光装置，利用鱼群在夜间喜光的特性，可以吸引鱼群前来觅食，大大的改善了夜间无法吸引鱼群的缺点，设置的两个浮桩能够使饵料投喂装置平稳的漂在水面上，面对恶劣天气时能够很好的保护饵料投喂装置。

尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
