技术领域
本实用新型属于行李箱制造技术领域，具体涉及一种行李箱生产加工用夹紧装置。
背景技术
行李箱，亦称旅行箱、拉杆箱，是出门时所携带用以放置物品的箱子，它是行李的其中一种类型，通常行李箱是用来放置旅途上所需要的衣物、个人护理用品及纪念品，早期的行李箱是以木材或其他重的材料制成，随着航空旅行的普及，行李箱的材料趋向更为轻便的硬塑胶或布质，大部分的型号亦附有内置小轮，可用拉杆方便拉动。
现有行李箱在生产过程中会或多或少的使用到一些金属构件，大批量生产的金属构件难免会出现个别零件出现制造误差，厂家在修理此类构件时往往需要利用夹紧装置将其装夹固定，现有的夹紧装置大多采用螺丝贯穿固定在桌面上，安装和拆卸均较为困难，无法灵活的根据需要移动。
实用新型内容
本实用新型的目的在于提供一种行李箱生产加工用夹紧装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种行李箱生产加工用夹紧装置，包括外轮廓呈长条板状结构的支撑板，所述支撑板呈“己”字形，所述支撑板的下端水平部分和中部的水平部分之间设置有夹板，所述夹板下侧设置有四组滑轴，所述滑轴上端与夹板螺纹连接，所述支撑板下端的水平部分内设置有底螺杆，所述底螺杆上端位于夹板下表面；
所述支撑板的顶部水平部分上设置有转动块，所述转动块下端的圆板形结构上设置有圆形的上槽，所述上槽底部设置有三组呈环形阵列分布的下槽，所述转动块通过螺丝、上槽与下槽和支撑板固定，所述转动块上侧设置有夹持座，所述夹持座两端设置有支撑块，所述夹持座内部设有滑槽，所述滑槽内部设置有滑块，所述滑块内部设有与其转动连接的顶螺杆，所述顶螺杆两端设置有轴承，所述轴承固定在支撑块内部，所述顶螺杆一端设置有手轮。
优选的，所述支撑板的中部水平部分与上端水平部分之间的空间内设置有置物盒，所述置物盒为上方开口的矩形盒体结构。
优选的，所述滑轴与支撑板为滑动连接，所述底螺杆与支撑板为螺纹连接，所述底螺杆下端设置有三组呈环形阵列分布的把手。
优选的，所述支撑板为钢板折弯制成，支撑板外部作表面硬化处理。
优选的，所述转动块、夹持座和支撑块为铸铁制造的一体式成型结构。
本实用新型的技术效果和优点：该行李箱生产加工用夹紧装置，通过夹板将支撑板固定在桌子的边缘上，通过把手转动底螺杆箱夹板施加用于夹持的力，滑轴用于限制夹板的运动状态，安装和拆卸仅通过把手和底螺杆，解决了常规的夹持装置固定麻烦的问题，可在需要移动的时候快速的夹持装置卸下，上侧的转动块可在支撑板上方转动，可将夹持座转动到需要的角度固定，便于调整加工中零件的位置，滑块上端左侧和右侧均可当作夹持面使用，避免了在夹持过大尺寸和过小尺寸的零件时需要长距离移动滑块的问题。
附图说明

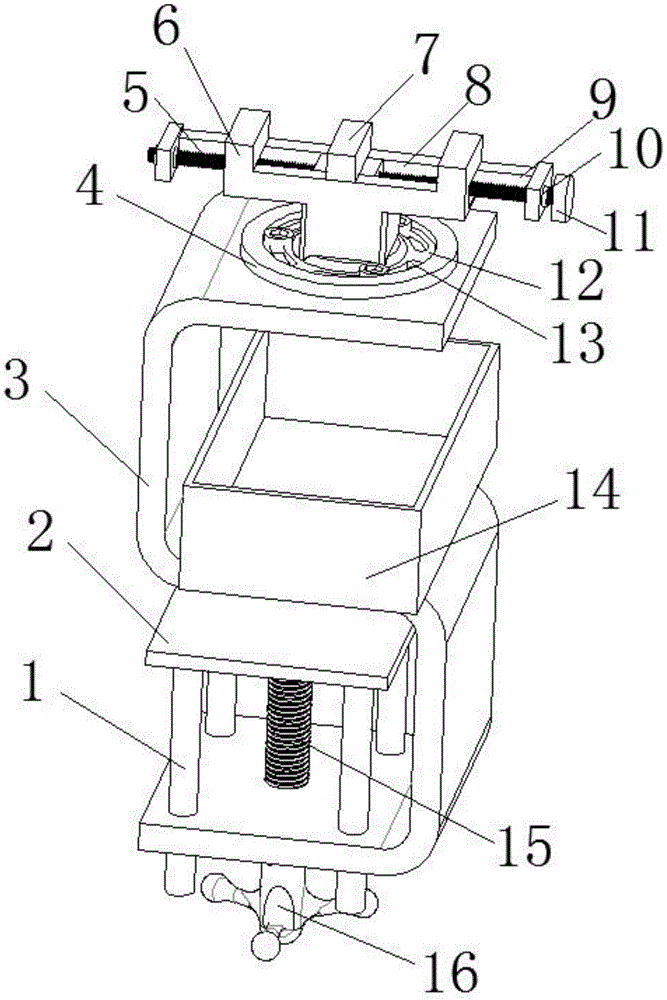

图1为本实用新型的结构示意图；
图2为本实用新型的转动块上侧结构示意图。
图中：1滑轴、2夹板、3支撑板、4转动块、5顶螺杆、6夹持座、7滑块、8滑槽、9支撑块、10轴承、11手轮、12上槽、13下槽、14置物盒、15底螺杆、16把手。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型提供了如图1-2所示的一种行李箱生产加工用夹紧装置，包括外轮廓呈长条板状结构的支撑板3，所述支撑板3呈“己”字形，所述支撑板3的下端水平部分和中部的水平部分之间设置有夹板2，所述夹板2下侧设置有四组滑轴1，所述滑轴1上端与夹板2螺纹连接，所述支撑板3下端的水平部分内设置有底螺杆15，所述底螺杆15上端位于夹板2下表面；
所述支撑板3的顶部水平部分上设置有转动块4，所述转动块4下端的圆板形结构上设置有圆形的上槽12，所述上槽12底部设置有三组呈环形阵列分布的下槽13，所述转动块4通过螺丝、上槽12与下槽13和支撑板3固定，所述转动块4上侧设置有夹持座6，所述夹持座6两端设置有支撑块9，所述夹持座6内部设有滑槽8，所述滑槽8内部设置有滑块7，所述滑块7内部设有与其转动连接的顶螺杆5，所述顶螺杆5两端设置有轴承10，所述轴承10固定在支撑块9内部，所述顶螺杆5一端设置有手轮11。
具体的，所述支撑板3的中部水平部分与上端水平部分之间的空间内设置有置物盒14，所述置物盒14为上方开口的矩形盒体结构，置物盒14可放置各类常用的工具。
具体的，所述滑轴1与支撑板3为滑动连接，所述底螺杆15与支撑板3为螺纹连接，所述底螺杆15下端设置有三组呈环形阵列分布的把手16，底螺杆15通过把手16转动，通过底螺杆15移动夹板2。
具体的，所述支撑板3为钢板折弯制成，支撑板3外部作表面硬化处理，支撑板3通过折弯的方式制成，结构简单生产成本低廉。
具体的，所述转动块4、夹持座6和支撑块9为铸铁制造的一体式成型结构，有利于提高整体的结构强度。
具体的，该行李箱生产加工用夹紧装置，将支撑板3和夹板2移动至桌板的边缘上，转动把手16移动夹板2，夹板2和支撑板3夹持桌板，滑轴1限制了夹板2的运动状态，通过夹板2和底螺杆15固定支撑板3，转动块4通过螺丝固定在支撑板3上方，螺丝可在下槽13内滑动，转动块4可沿着下槽13的轨道滑动，通过手轮11转动顶螺杆5，滑块7会随着顶螺杆5的转动而移动，通过夹持座6的上侧边缘和滑块6的上侧边缘夹持零件。
最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
