技术领域
本实用新型涉及巡检仪技术领域，尤其涉及一种钢铁行业用手持式巡检仪。
背景技术
巡检仪是一种工业测控仪表，它可以与各类传感器、变送器配合使用，可对多路温度、压力、液位、流量、重量、电流、电压等工业过程参数进行巡回检测、报警控制、变送输出、数据采集及通讯。巡检仪良好的软件平台，具备二次开发能力，以满足特殊的功能巡检仪先进的模块化结构，配合功能强大的仪表芯片，功能组合、系统升级非常方便，巡检通道切换时间及通道有效数可设定；
现有的巡检仪在使用时移动不便，且不便于手持，为此我们提出一种钢铁行业用手持式巡检仪来解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的问题，而提出的一种钢铁行业用手持式巡检仪。
为了实现上述目的，本实用新型采用了如下技术方案：
一种钢铁行业用手持式巡检仪，包括壳体，所述壳体内设有水平设置的放置板，所述壳体的底壁上固定连接有伸缩气缸，且伸缩气缸的输出端与放置板的下侧内壁固定连接，所述放置板上设有巡检仪主体，且巡检仪主体的两端均设有固定装置，所述壳体的上端设有与巡检仪主体匹配设置的第一开口，所述壳体的底壁上固定连接有多个滑轮，所述壳体的内壁上设有手持装置，且壳体的侧壁上设有与手持装置匹配设置的第二开口。
优选地，两个所述固定装置均包括竖直设置的第一支板，且两个第一支板均与放置板的侧壁固定连接，两个所述第一支板相对的一侧侧壁均通过多个第一弹簧连接有第二支板。
优选地，所述手持装置包括水平设置的安装块，且安装块与壳体的内壁固定连接，所述安装块的上侧侧壁转动连接有第一手持块，所述第一手持块上设有开口朝向第一开口的安装槽，且安装槽内通过多个第二弹簧滑动连接有第二手持块，所述第一手持块的上端设有封闭块，所述封闭块的两端均设有与第二手持块匹配设置的插杆，且封闭块的两端均滑动连接有与插杆匹配设置的滑动锁块。
优选地，所述第一开口处设有与第一开口匹配设置的封盖，所述壳体的上端滑动连接有两个对称设置的滑动插块，且两个滑动插块均与封盖匹配设置。
优选地，所述放置板的下侧侧壁通过两个对称设置的伸缩套杆与壳体的下侧内壁连接，且两个伸缩套杆分别位于伸缩气缸的两侧。
优选地，所述放置板的上侧侧壁设有开口朝向第一开口的滑槽，且滑槽内固定连接有固定杆，两个所述第二支板的下端均套设在固定杆上。
本实用新型中有益效果如下：
1、伸缩气缸能够带动放置板上下运动，从而带动巡检仪主体向上或向下运动，使巡检仪主体伸出壳体或收入壳体中，两个伸缩套杆配合，使放置板的运动状态更加稳定，第二支板与第一支板在多个第一弹簧的配合下将巡检仪主体抵紧，保证巡检仪主体工作状态的稳定，滑槽与固定杆配合，使第二支板的运动状态更加稳定；
2、第一手持块转动至第一开口外部，打开滑动锁块，将插杆从第二手持块上抽出，取下封闭块，第二手持块在多个第二弹簧的作用下弹出安装槽，操作员手持第二手持块，配合滑轮手持移动巡检仪。
附图说明

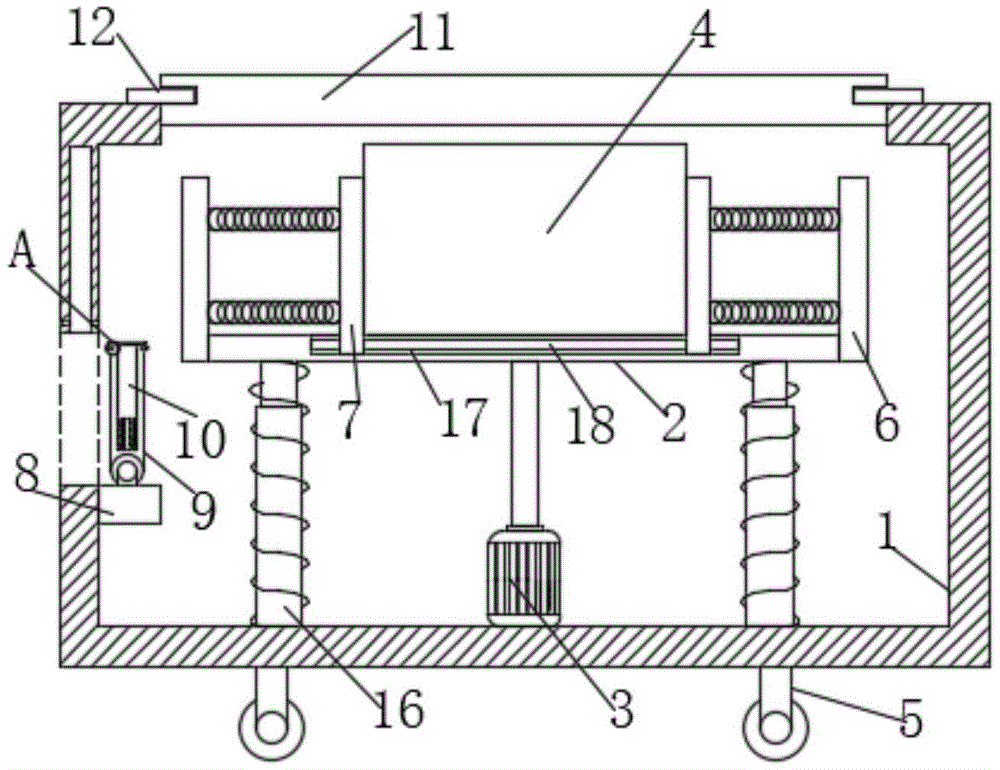

图1为本实用新型提出的一种钢铁行业用手持式巡检仪的结构示意图；
图2为图1中A处的结构示意图。
图中：1壳体、2放置板、3伸缩气缸、4巡检仪主体、5滑轮、6第一支板、7第二支板、8安装块、9第一手持块、10第二手持块、11封盖、12滑动插块、13封闭块、14插杆、15滑动锁块、16伸缩套杆、17滑槽、18固定杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种钢铁行业用手持式巡检仪，包括壳体1，壳体1内设有水平设置的放置板2，壳体1的底壁上固定连接有伸缩气缸3，且伸缩气缸3的输出端与放置板2的下侧内壁固定连接，放置板2的下侧侧壁通过两个对称设置的伸缩套杆16与壳体1的下侧内壁连接，且两个伸缩套杆16分别位于伸缩气缸3的两侧，放置板2上设有巡检仪主体4，且巡检仪主体4的两端均设有固定装置，两个固定装置均包括竖直设置的第一支板6，且两个第一支板6均与放置板2的侧壁固定连接，两个第一支板6相对的一侧侧壁均通过多个第一弹簧连接有第二支板7，放置板2的上侧侧壁设有开口朝向第一开口的滑槽17，且滑槽17内固定连接有固定杆18，两个第二支板7的下端均套设在固定杆18上，伸缩气缸3能够带动放置板2上下运动，从而带动巡检仪主体4向上或向下运动，使巡检仪主体4伸出壳体1或收入壳体1中，两个伸缩套杆16配合，使放置板2的运动状态更加稳定，第二支板7与第一支板6在多个第一弹簧的配合下将巡检仪主体4抵紧，保证巡检仪主体4工作状态的稳定，滑槽17与固定杆18配合，使第二支板7的运动状态更加稳定；
壳体1的上端设有与巡检仪主体4匹配设置的第一开口，第一开口处设有与第一开口匹配设置的封盖11，壳体1的上端滑动连接有两个对称设置的滑动插块12，且两个滑动插块12均与封盖11匹配设置，壳体1的底壁上固定连接有多个滑轮5，壳体1的内壁上设有手持装置，且壳体1的侧壁上设有与手持装置匹配设置的第二开口，手持装置包括水平设置的安装块8，且安装块8与壳体1的内壁固定连接，安装块8的上侧侧壁转动连接有第一手持块9，第一手持块9上设有开口朝向第一开口的安装槽，且安装槽内通过多个第二弹簧滑动连接有第二手持块10，第一手持块9的上端设有封闭块13，封闭块13的两端均设有与第二手持块10匹配设置的插杆14，且封闭块13的两端均滑动连接有与插杆14匹配设置的滑动锁块15，第一手持块9转动至第一开口外部，打开滑动锁块15，将插杆14从第二手持块10上抽出，取下封闭块13，第二手持块10在多个第二弹簧的作用下弹出安装槽，操作员手持第二手持块10，配合滑轮5手持移动巡检仪。
本实用新型中，伸缩气缸3带动放置板2上下运动，从而带动巡检仪主体4向上或向下运动，使巡检仪主体4伸出壳体1或收入壳体1中，两个伸缩套杆16配合，使放置板2的运动状态更加稳定，第二支板7与第一支板6在多个第一弹簧的配合下将巡检仪主体4抵紧，第一手持块9转动至第一开口外部，打开滑动锁块15，将插杆14从第二手持块10上抽出，取下封闭块13，第二手持块10在多个第二弹簧的作用下弹出安装槽，操作员手持第二手持块10，配合滑轮5手持移动巡检仪。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
