一种底座可调节的旅行箱包

技术领域

本实用新型属于箱包技术领域，具体涉及一种底座可调节的旅行箱包。

背景技术

随着人们生活水平的日益提高，人们对各种生活用品的需求也越来越多样化，以旅行箱为例，旅行箱是外出旅行或出远门的常用工具，因此人们对旅行箱的款式、颜色等的要求越来越多，对于同一旅行箱的结构或款式可变化性也提出了新的要求。

但是市场上现有的旅行箱，在遇见积水泥泞道路时为保证旅行箱底部清洁，多需提起行走，防止泥水影响旅行箱清洁，为防止此现象，市场出现新一代配合旅行箱的底座，以实现旅行箱底部的防水防泥，而现有旅行箱底座不可调节，无法实现适应不同的箱型，适用性差。

实用新型内容

本实用新型的目的在于提供一种底座可调节的旅行箱包，以解决上述背景技术中提出的问题。

为实现上述目的，本实用新型提供如下技术方案：一种底座可调节的旅行箱包，包括箱包底座、箱包主体、防护侧板、弹性固定带和滑杆，所述箱包底座包括一组L型板状结构的L型基板，所述L型基板两侧一体成型构造有呈三角形板状结构的防护侧板，所述L型基板的底端四角均设置有万向轮，所述L型基板的上端面放置有箱包主体，所述防护侧板的上端面开设有供滑杆安装的活动槽，所述滑杆为底端构造滑轮的长方体块状结构，且滑杆与活动槽之间通过滑轮与活动槽内开设的滑槽滑动配合，所述滑杆的上端面构造有限位杆，所述限位杆上开设有供弹性固定带绕设的环形槽，所述L型基板的远离箱包主体的一侧安装有拉杆，所述拉杆为多组相互插接配合的杆状结构。

优选的，所述弹性固定带的一侧与两组所述滑杆上限位杆的环形槽配合，且绕设于拉杆远离箱包主体的一侧，并套设于箱包主体的顶端。

优选的，所述箱包主体的上端面居中设置有提柄，所述提柄的两侧通过铆钉与箱包主体配合铆接固定。

优选的，两组所述防护侧板中的一组开设有供收纳板安装的槽，所述收纳板与防护侧板之间通过转轴连接，且收纳板朝向防护侧板的一侧开设有供弹性固定带收纳的槽。

优选的，所述收纳板远离防护侧板一侧的开设有抠槽，且收纳板朝向防护侧板的一侧构造有吸附层。

本实用新型的技术效果和优点：该底座可调节的旅行箱包，箱包底座的防护侧板上活动设置的滑杆配合弹性固定带有效适应不同的箱型，有效解决现有旅行箱底座不可调节，无法实现适应不同的箱型，适用性差的问题；收纳板内开设有供弹性固定带收纳的槽，便于弹性固定带的收纳，防止丢失；收纳板一侧构造的吸附层便于收纳板的关闭，限位杆上开设有供弹性固定带绕设的环形槽，便于弹性固定带绕设，并防止脱落，该底座可调节的旅行箱包，结构合理，易于使用且适用性强，开有较高的实用价值。

附图说明

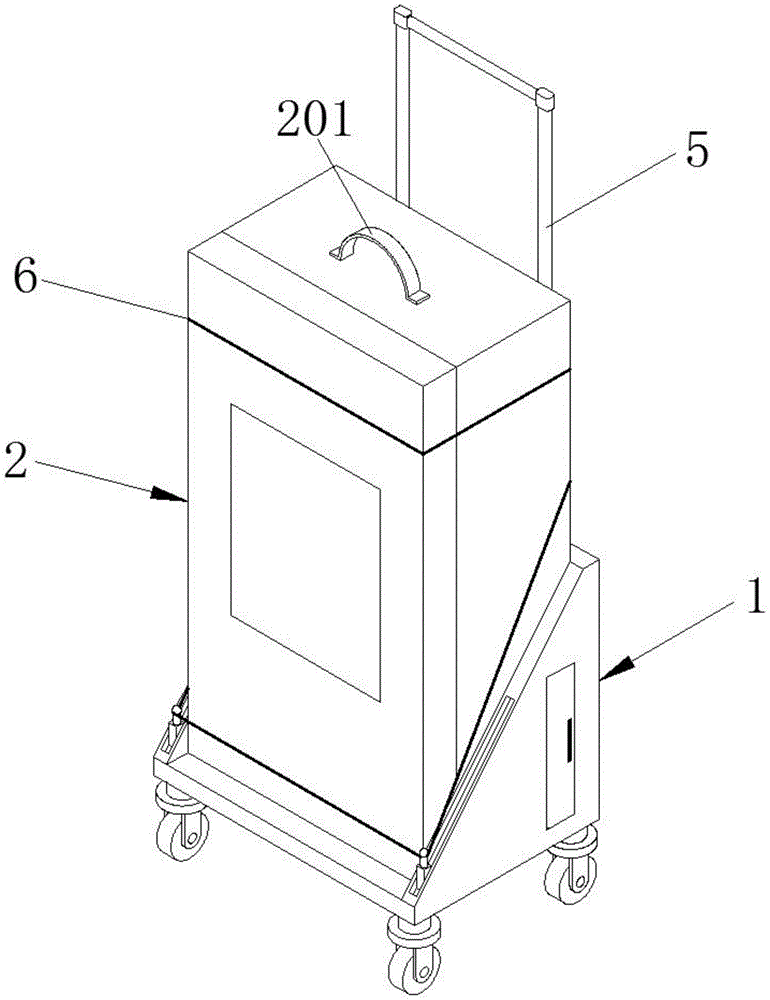

图1为本实用新型的结构示意图；

图2为本实用新型的箱包底座结构示意图；

图3为本实用新型图2中A处结构的放大示意图。

图中：1箱包底座、101万向轮、2箱包主体、201提柄、3L型基板、4防护侧板、401活动槽、5拉杆、6弹性固定带、7滑杆、701限位杆、8收纳板、801抠槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

本实用新型提供了如图1-3所示的一种底座可调节的旅行箱包，包括箱包底座1、箱包主体2、防护侧板4、弹性固定带6和滑杆7，所述箱包底座1包括一组L型板状结构的L型基板3，所述L型基板3两侧一体成型构造有呈三角形板状结构的防护侧板4，所述L型基板3的底端四角均设置有万向轮101，所述L型基板3的上端面放置有箱包主体2，所述防护侧板4的上端面开设有供滑杆7安装的活动槽401，所述滑杆7为底端构造滑轮的长方体块状结构，且滑杆7与活动槽401之间通过滑轮与活动槽401内开设的滑槽滑动配合，所述滑杆7的上端面构造有限位杆701，所述限位杆701上开设有供弹性固定带6绕设的环形槽，所述L型基板3的远离箱包主体2的一侧安装有拉杆5，所述拉杆5为多组相互插接配合的杆状结构。

具体的，所述弹性固定带6的一侧与两组所述滑杆7上限位杆701的环形槽配合，且绕设于拉杆5远离箱包主体2的一侧，并套设于箱包主体2的顶端，具体实施时滑杆7配合弹性固定带6并在活动槽401内活动有效适应不同的箱型，有效解决现有旅行箱底座不可调节，无法实现适应不同的箱型，适用性差的问题。

具体的，所述箱包主体2的上端面居中设置有提柄201，所述提柄201的两侧通过铆钉与箱包主体2配合铆接固定，提柄201的设置便于箱包主体2的拿取转移。

具体的，两组所述防护侧板4中的一组开设有供收纳板8安装的槽，所述收纳板8与防护侧板4之间通过转轴连接，且收纳板8朝向防护侧板4的一侧开设有供弹性固定带6收纳的槽，便于弹性固定带6的收纳，防止丢失。

具体的，所述收纳板8远离防护侧板4一侧的开设有抠槽801，且收纳板8朝向防护侧板4的一侧构造有吸附层，具体实施时，吸附层可以为磁石层，吸附层的设置便于收纳板8的关闭。

具体的，该底座可调节的旅行箱包，使用前需先拉出拉杆5，并将箱包主体2放置于L型基板3的上方，从收纳板8内取出弹性固定带6，并使弹性固定带6的一侧与两组滑杆7上限位杆701的环形槽配合环绕一圈，再绕设于拉杆5远离箱包主体2的一侧，最终套设于箱包主体2的顶端，实现不同宽度箱包主体2的固定，固定完成后只需拉着拉杆5即可实现箱包底座1连同箱包主体2的转移，在泥泞的道路上不需要担心箱包主体2受损，只需在到达目的地后擦拭清洗箱包底座1的底部即可，该底座可调节的旅行箱包，结构合理，易于使用且适用性强，开有较高的实用价值。
