技术领域
本实用新型涉及水果清洗技术领域，具体涉及一种水果清洗装置。
背景技术
水果在收购后，需要通过清洗才能进行进一步的加工，因此，果脯加工企业通常都会购买水果清洗设备来清洗水果。
申请号为2015101475182的中国专利公开了一种水果清洗机，包括水果清洗架、带进水孔的滚筒和电机，所述水果清洗架上设有开口朝上的水果清洗槽，所述滚筒安装在水果清洗槽内，且所述滚筒内设有螺纹板，所述滚筒包括至少两段筒体，至少其中一段筒体的外壁上设有挡板，其相邻筒体的外壁上设有凸起，筒体相对相邻筒体轴向移动，可使凸起可抵触挡板，所述水果清洗机还包括锁紧组件，所述锁紧组件包括锁紧杆和套在所述锁紧杆上的弹性元件，所述锁紧杆穿过挡板插入凸起后，所述弹性元件一端与挡板相抵，所述弹性元件另一端与锁紧杆相抵。此专利存在清洗时易造成果体损伤的缺点。
实用新型内容
本实用新型的目的在于提供一种水果清洗装置，以解决现有技术中导致的水果清洗不干净和易造成果体损伤的缺陷。
一种水果清洗装置，包括支撑装置、清洗装置和传输装置，所述支撑装置包括支撑箱体、第一支架、第二支架、第三支架和第四支架，所述支撑箱体的四端分别连接有所述第一支架、第二支架、第三支架和第四只支架，所述支撑箱体内安装有所述传输装置，所述传输装置包括第三电机、传送带和皮带，所述第三电机外部罩有防水外壳，所述第三电机的输出端连接的皮带与传送带的转轴相连接，所述支撑箱体的上端安装有所述清洗装置，所述清洗装置包括第一清洗架、第二清洗架、第三清洗架和第四清洗架且它们是沿着传送带运动的方向依次固定在支撑箱体上，所述第一清洗架的内侧固定有莲蓬头，所述莲蓬头和固定在第一清洗架上的水管相连接，所述第二清洗架内安装有转筒，所述转筒上设置有毛刷，所述第二清洗架上安装有第一电机，所述第一电机的输出端和转筒相连接，所述第三清洗架和所述第一清洗架结构相同，所述第四清洗架的顶端内侧安装有风扇，所述风扇上连接有第二控制开关。
优选的，所述支撑箱体的两内侧壁上安都装有挡板，所述挡板的长度和支撑箱体的长度相同，所述挡板的位置高于传送带的位置。
优选的，所述支撑箱体的末端固定有放置板，所述放置板上设置有收纳箱，所述收纳箱的高度比传送带低1-3厘米，所述收纳箱的内壁上固定有海绵垫。
优选的，所述第一支架、第二支架、第三支架和第四支架的底部都安装有万向轮。
优选的，所述第一清洗架的顶端和两侧面都安装有所述莲蓬头，所述顶端莲蓬头的数量大于三个。
优选的，所述传送带上固定有海绵垫，所述传送带上设有圆形通孔，通孔布满整个传送带且通孔的直径小于1厘米。
优选的，所述支撑箱体的底部安装有集水板，所述集水板的底端设有用于连接水管的排水口。
本实用新型的优点在于：第一清洗架、第二清洗架和第三清洗架的设置能够使水果清洗的更加干净，第四清洗架和收纳箱的设置能够实现快速的对水果收集，收纳箱内和传送带上设置的海绵垫，能够更好的保护水果不受损伤，万向轮的设置便于装置移动，集水板的设置能够实现收集传送带滴落的水并集中排出，保护了环境。
附图说明

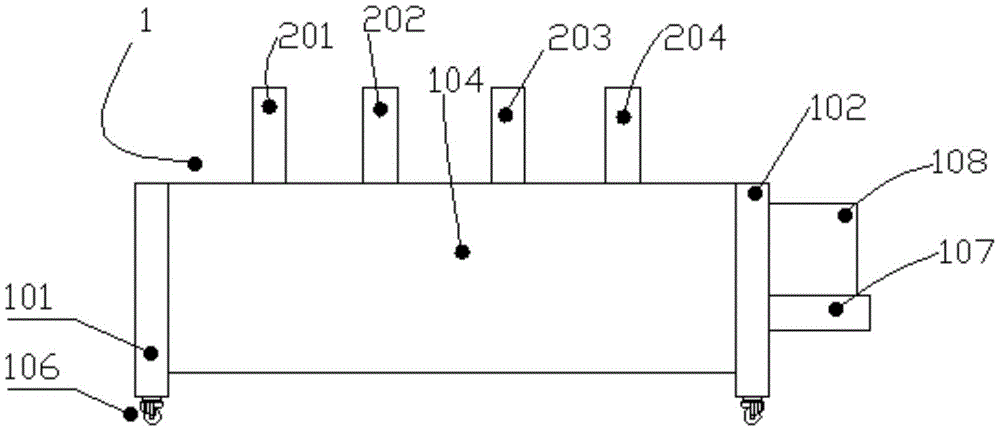

图1是一种水果清洗装置的结构示意图；
图2是一种水果清洗装置的左视图；
图3是图1中第二清洗架的结构示意图；
图4是图1中第四清洗架的结构示意图；
图5是图1中传送装置的结构示意图。
其中，1-支撑装置，2-清洗装置，3-传输装置，101-第一支架，102-第二支架，103-第三支架，104-支撑箱体，105-挡板，106-万向轮，107-放置板，108-收纳箱，109-集水板，201-第一清洗架，202-第二清洗架，203-第三清洗架，204-第四清洗架，211-莲蓬头，221-转筒，222-毛刷，223-第一电机，241-风扇，242-第二控制开关，301-传输带，302第三电机。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
如图1至5图所示，一种水果清洗装置，包括支撑装置1、清洗装置2和传输装置3，所述支撑装置1包括支撑箱体104、第一支架101、第二支架102、第三支架103和第四支架，所述支撑箱体104的四端分别连接有所述第一支架101、第二支架102、第三支架103和第四只支架，所述支撑箱体104内安装有所述传输装置3，所述传输装置3包括第三电机302、传送带301和皮带303，所述第三电机302的输出端连接的皮带303与传送带301的转轴相连接，所述支撑箱体104的上端安装有所述清洗装置2，所述清洗装置2包括第一清洗架201、第二清洗架202、第三清洗架203和第四清洗架204且它们是沿着传送带301运动的方向依次固定在支撑箱体104上，所述第一清洗架201的内侧固定有莲蓬头211，所述莲蓬头211和固定在第一清洗架201上的水管相连接，所述第二清洗架202内安装有转筒221，所述转筒221上设置有毛刷222，所述第二清洗架上安装有第一电机223，所述第一电机223的输出端和转筒221相连接，所述第三清洗架203和所述第一清洗架201结构相同，所述第三清洗架203的内侧固定有莲蓬头211，所述莲蓬头211和固定在第三清洗架203上的水管相连接，所述第四清洗架204的顶端内侧安装有风扇241，所述风扇241上连接有第二控制开关242。
所述第一电机223和第三电机302都与外部线路相连接且它们上都连接有控制开关。
值得注意的是，所述支撑箱体104的两内侧壁上安都装有挡板105，所述挡板105的长度和支撑箱体104的长度相同，所述挡板105的位置高于传送带301的位置。所述挡板105是为了防止传送带301上的水果滑落。
在本实施例中，所述支撑箱体104的末端固定有放置板107，所述放置板107上设置有收纳箱108，所述收纳箱108的高度比传送带301低1-3厘米，所述收纳箱108的内壁上固定有海绵垫，所述收纳箱108实现对水果的收集，收纳箱108内设置的海绵垫能够实现对水果的保护。
在本实施例中，所述第一支架101、第二支架102、第三支架103和第四支架的底部都安装有万向轮106。万向轮106的设置便于本装置移动。
在本实施例中，所述第一清洗架201的顶端和两侧面都安装有所述莲蓬头211，所述顶端莲蓬头211的数量大于三个。顶端和左右两侧同时设有莲蓬头211能够使被清洗的水果冲洗的更加干净。
在本实施例中，所述传送带301上固定有海绵垫，所述传送带301上设有圆形通孔，通孔布满整个传送带301且通孔的直径小于1厘米。海绵垫是为了减少水果碰撞的损伤且海绵垫具有透水功能，莲蓬头211喷出的水能够通过海绵垫和传送带301落到下方。
在本实施例中，所述支撑箱体104的底部安装有集水板109，所述集水板109的底端设有用于连接水管的排水口。
工作过程及原理：打开控制开关，使传送带301运动、莲蓬头211喷水和风扇241转动。水果落到传送带301上，经过第一清洗架201，第一清洗架201上的莲蓬头211喷水清洗水果，水果继续运动经过第二清洗架202，第二清洗架202上的毛刷222刷水果，水果继续向前运动经过第三清洗架203，第三清洗架203上的莲蓬头211喷水清洗水果，水果经过第四清洗架204，风扇241转动把水果吹干，水果最后落到收纳箱108中，莲蓬头211喷出的水经过传送带301落到集水板109上，通过集水板109把水排出。
基于上述，第一清洗架201、第二清洗架202和第三清洗架203的设置能够使水果清洗的更加干净，第四清洗架204和收纳箱108的设置能够实现快速的对水果收集，收纳箱108内和传送带301上设置的海绵垫，能够更好的保护水果不受损伤，万向轮106的设置便于装置移动，集水板109的设置能够实现收集传送带301滴落的水并集中排出，保护了环境。
由技术常识可知，本实用新型可以通过其它的不脱离其精神实质或必要特征的实施方案来实现。因此，上述公开的实施方案，就各方面而言，都只是举例说明，并不是仅有的。所有在本实用新型范围内或在等同于本实用新型的范围内的改变均被本实用新型包含。
