技术领域
本实用新型涉及干燥装置技术领域，具体为一种印刷油墨纸张用的干燥装置。
背景技术
随着印刷技术的广泛使用，印刷制品的需求快速增加，目前，采用油墨印刷的制品使用的相当广泛，油墨在印刷到纸张后，纸张会潮湿，油墨会存在墨汁的情况，不方便纸张的收集贮存，如此，需要对油墨纸张进行干燥处理。
现有的印刷油墨纸张用的干燥装置，大部分通过干燥辊类的干燥机构进行干燥，不能同时进行干燥两张，效率较低，夹取不方便，且容易损伤纸张，影响油墨印刷的质量。
实用新型内容
本实用新型的目的在于提供一种印刷油墨纸张用的干燥装置，以解决上述背景技术中提出的夹取不方便问题。
为实现上述目的，本实用新型提供如下技术方案：一种印刷油墨纸张用的干燥装置，包括外壳，所述外壳的内部一端安装有支撑板，所述支撑板的表面开有安装孔，所述安装孔的一端安装有第一夹板，所述第一夹板的一端固定有第一拉环，所述第一夹板的另一端固定有第一定位杆，所述第一定位杆插入安装孔的内部，所述安装孔的另一端安装有第二夹板，所述第二夹板的一端固定有第二拉环，所述第二夹板的另一端固定有第二定位杆，所述第二定位杆插入安装孔的内部，所述安装孔的内部安装有拉簧，所述第一定位杆与第二定位杆通过拉簧连接，所述支撑板的侧面安装有纸张。
优选的，所述支撑板的顶端固定有第一滑块，所述外壳的顶端开有第一滑槽，所述第一滑块穿过第一滑槽并与第一滑槽滑动连接，所述第一滑块的顶端固定有推杆，所述支撑板的底端固定有第二滑块，所述第二滑块的底端安装有滚轮，所述外壳的底端固定有滑轨，所述滑轨的表面开有第二滑槽，所述第二滑块与第二滑槽滑动连接，所述滚轮与第二滑槽滚动连接。
优选的，所述外壳的内部中间安装有干燥板，所述干燥板的侧面固定有第一支撑杆，所述第一支撑杆的另一端与外壳固定连接，所述外壳的内部另一端安装有风机罩，所述风机罩的侧面固定有第二支撑杆，所述第二支撑杆的另一端与外壳固定连接，所述外壳的外侧固定有放置板，所述放置板的顶端安装有风机，所述风机的一端连接有风管，所述风管穿过外壳预留的通孔与风机罩连接。
优选的，所述支撑板与外壳的底端相互垂直，所述支撑板的高度不大于外壳内腔的高度。
优选的，所述干燥板位于滑轨的两侧，所述干燥板与外壳的底端相互垂直，所述风机罩位于滑轨的两侧，所述风机罩为网孔型罩，所述风机罩与外壳的底端相互垂直。
与现有技术相比，本实用新型的有益效果是：该印刷油墨纸张用的干燥装置，1、采用支撑板和夹板等部件，可以同时干燥两者纸张，夹取简单快捷，增加干燥效率，且通过推杆和滚轮，可以手动推动纸张进行干燥。
2、先使用干燥板干燥，后用风机，且风机罩有风机罩，减弱且分散风流，干燥的同时避免损伤纸张。
附图说明

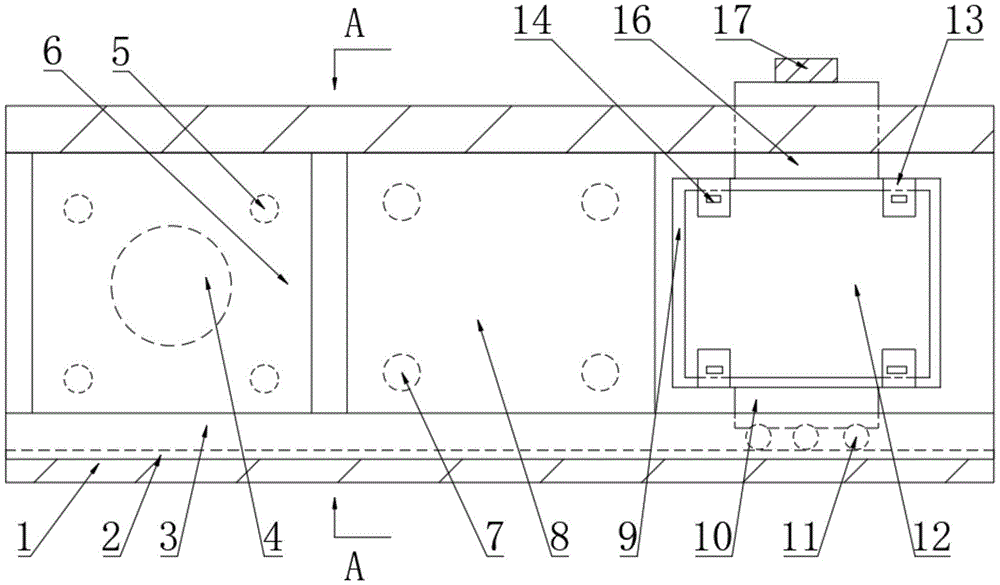

图1为本实用新型的整体结构示意图；
图2为本实用新型的图1的夹取部分示意图；
图3为本实用新型的图1的A方向剖视图；
图4为本实用新型的图3的B方向剖视图；
图5为本实用新型的干燥板的电路示意图。
图中：1、外壳；2、滑轨；3、第二滑槽；4、风管；5、第二支撑杆；6、风机罩；7、第一支撑杆；8、干燥板；9、支撑板；10、第二滑块；11、滚轮；12、纸张；13、第二夹板；14、第二拉环；15、第二定位杆；16、第一滑块；17、推杆；18、风机；19、放置板；20、第一滑槽；21、安装孔；22、拉簧；23、第一夹板；24、第一拉环；25、第一定位杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1和图2，本实用新型提供一种技术方案：一种印刷油墨纸张用的干燥装置，包括外壳1，外壳1的内部一端安装有支撑板9，支撑板9与外壳1的底端相互垂直，可以同时干燥两者纸张12，增加干燥效率，支撑板9的高度不大于外壳1内腔的高度，方便支撑板9进出外壳1，支撑板9的表面四角处开有安装孔21，安装孔21的一端安装有第一夹板23，用于夹持纸张12，使纸张12贴靠支撑板9，夹取简单快捷，第一夹板23的一端固定有第一拉环24，用于拉开第一夹板23，夹取纸张12，第一夹板23的另一端固定有第一定位杆25，第一定位杆25插入安装孔21的内部，安装孔21的另一端安装有第二夹板13，第二夹板13的一端固定有第二拉环14，第二夹板13的另一端固定有第二定位杆15，第二定位杆15插入安装孔21的内部，安装孔21的内部安装有拉簧22，第一定位杆25与第二定位杆15通过拉簧22连接，进而通过拉簧22拉紧第一夹板23和第二夹板13，夹紧纸张12，避免纸张12松动，进而影响干燥效果，支撑板9的侧面安装有两张纸张12，同时干燥两者纸张12，增加干燥效率，请参阅图3，支撑板9的顶端固定有第一滑块16，外壳1的顶端开有第一滑槽20，第一滑块16穿过第一滑槽20并与第一滑槽20滑动连接，第一滑块16的顶端固定有推杆17，通过推杆17，可以手动推动纸张进12行干燥，支撑板9的底端固定有第二滑块10，第二滑块10的底端安装有滚轮11，减小推动推杆的阻力，增加干燥效率，外壳1的底端固定有滑轨2，滑轨2的表面开有第二滑槽3，第二滑槽3和第一滑槽20上下对齐，第二滑块10和滚轮11安装在第二滑槽3的内部，第二滑块10与第二滑槽3滑动连接，滚轮11与第二滑槽3滚动连接，带动支撑板9进行滑动，进行干燥。
请参阅图1、图4和图5，外壳1的内部中间安装有两块干燥板8，干燥板8与外壳1的底端相互垂直，干燥板8带有开关，开关通过导线插头与室内电源插排插接通电，干燥板8位于滑轨2的两侧，用于干燥支撑板9两侧的纸张12，干燥板8的侧面固定有第一支撑杆7，第一支撑杆7的另一端与外壳1固定连接，用于固定干燥板8，外壳1的内部另一端安装有风机罩6，风机罩6为网孔型罩，风机罩6位于滑轨2的两侧，风机罩6与外壳1的底端相互垂直，减弱且分散风流，干燥的同时避免损伤纸张12，风机罩6的侧面固定有第二支撑杆5，第二支撑杆5的另一端与外壳1固定连接，用于固定风机罩6，外壳1的外侧固定有放置板19，放置板19的顶端安装有风机18，风机18选用t35-11型号，该型号风机自带有开关，开关通过导线插头与室内电源插排插接通电，风机18的一端连接有风管4，风流通过风管4，风管4穿过外壳1预留的通孔与风机罩6连接，喷出时风力小且风流分散，既可以扩大干燥面积又可以避免损伤纸张12。
本实用新型在具体实施时：外壳1放置在水平面，拉起第一拉环24，带动第一夹板23与支撑板9分离，此时，在第一夹板23与支撑板9之间放置纸张12，松开第一拉环24，第一拉环24和第一夹板23通过拉簧22，夹紧纸张12，再拉起第二拉环14，带动第二夹板13与支撑板9分离，此时，在第二夹板13与支撑板9之间放置纸张12，松开第二拉环14，第二拉环14和第二夹板13通过拉簧22，夹紧纸张12，把支撑板9安装进外壳1的内部，第一滑块16滑入第一滑槽20，第二滑块10和滚轮11滑入第二滑槽3，接通干燥板8的电源，干燥板8进行发热，启动风机6，风机6通过风管4向外壳1内部吹风，经过风机罩6进行减弱风力分散风流，推动推杆17，带动支撑板9向干燥板8移动，对纸张12进行干燥，然后通过风机罩，通过风流的进行二次干燥，干燥的同时避免损伤纸张12，对纸张12充分干燥，提高干燥质量，最后取出干燥完成的纸张12。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
