技术领域
本实用新型涉及椅子胶料生产领域,特别涉及一种椅子胶料搅拌缸。
背景技术
随着经济发展,椅子的身影无处不在,办公室、休闲公园和公交车等等,那里都会出现它们的身影,因为它可以使得人们能更舒适的进行办公,也可以缓解人们的疲惫,为此,椅子的重要性就不用详细说明了,现有的椅子的支架结构大多采用了胶料进行制造。
实用新型内容
本实用新型要解决的技术问题是提供一种能使得胶料搅拌混合时,保证其生产温度参数,高效对胶料进行搅拌混合,并且结构稳定牢固,能防止搅拌轴抖动,还能对缸壁胶料进行刮除的椅子胶料搅拌缸。
为了解决上述技术问题,本实用新型的技术方案为:
一种椅子胶料搅拌缸,包括:
缸体,包括夹层缸体、下进水口、上出水口和出料口,所述下进水口设于夹层缸体右侧底部,所述上出水口设于夹层缸体左侧顶部,所述出料口设于夹层缸体底端;
主搅拌桨,设于缸体内部,包括主连接套、主搅拌轴、刮轴和防抖支架,所述主连接套设于主搅拌轴顶端,所述刮轴设于主搅拌轴外侧,所述防抖支架设于主搅拌轴底端,所述主连接套包括主搅拌辊、限位头和主连接头,所述主搅拌辊分别设于主搅拌轴前后左右四端,所述限位头设于主搅拌辊顶端,所述主连接头设于限位头顶端,所述刮轴包括分别套装于其外部的若干道刮板,所述防抖支架包括环绕设于其内部的防磨圈;
支撑腿,设于缸体底端,包括从上到下依次设于其底部的丝杆、调节螺母和支撑座;
副搅拌桨,设于主搅拌桨左右两侧,包括副连接套、副搅拌辊、副限位头和副连接头,所述副连接套包覆于副连接头外部,所述副限位头设于副连接头底端,所述副搅拌辊分别设于副搅拌桨前后左右四端;
主电机装置,设于主搅拌桨顶端,包括从上到下依次设于其底部的主连接板和主连接头一,所述主连接板包括环绕开于其外侧的主电机连接孔;
副电机装置,设于主电机装置左右两侧,包括从上到下依次设于其底部的副连接板和副连接头一,所述副连接板包括环绕开于其外侧的副电机连接孔;
主连接盒,设于主电机装置底端,包括环绕开于其顶部外侧的主连接孔;
副连接盒,设于主电机装置底端,包括环绕开于其顶部外侧的副连接孔。
优选的,所述夹层缸体、下进水口和上出水口形成一个“下进上出”的保温回路水结构。
优选的,所述主连接头与主连接头一相契,所述主连接套直径小于限位头直径。
优选的,所述副连接头与副连接头一相契,所述副连接套直径小于副限位头直径。
优选的,所述防磨圈内直径与主搅拌轴外直径相等。
优选的,所述主电机连接孔与主连接孔孔径和数量相等。
优选的,所述副电机连接孔与副连接孔孔径和数量相等。
本实用新型的有益效果:
本实用新型通过主和副搅拌桨对胶料进行高效的搅拌混合,通过采用保温回路水结构保证胶料搅拌时的温度,而且通过刮板装置对缸壁的胶料进行有效刮落等,为用户提供一种能使得胶料搅拌混合时,保证其生产温度参数,高效对胶料进行搅拌混合,并且结构稳定牢固,能防止搅拌轴抖动,还能对缸壁胶料进行刮除的椅子胶料搅拌缸。
附图说明

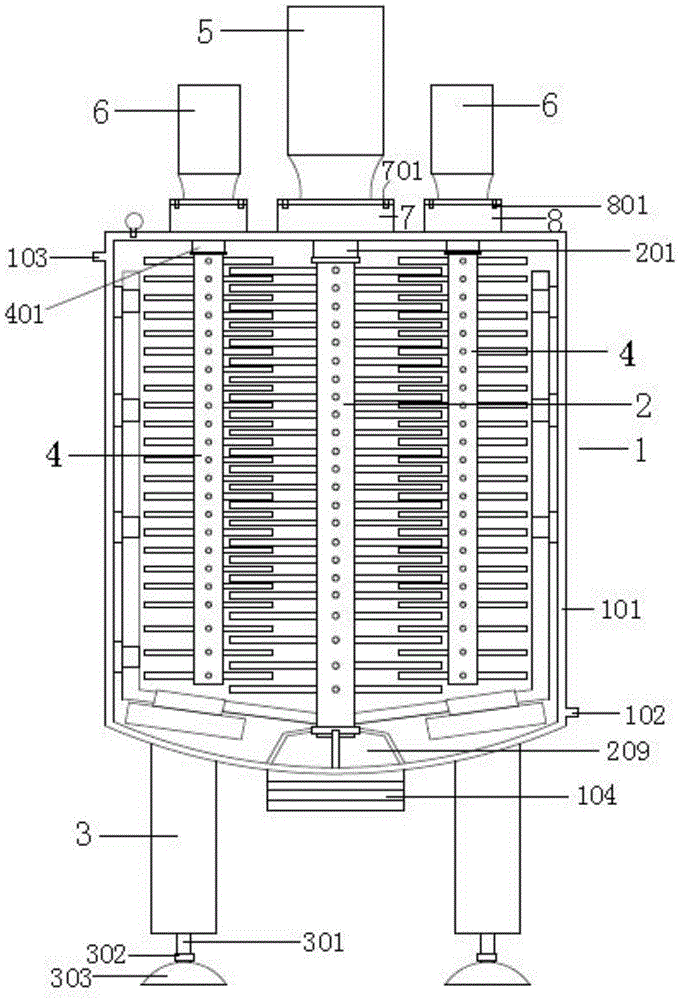

图1为本实用新型的结构图;
图2为本实用新型中主搅拌桨的主视图;
图3为本实用新型中防抖支架的俯视图;
图4为本实用新型中刮板的侧视图;
图5为本实用新型中副搅拌桨的主视图;
图6为本实用新型中主电机装置的主视图;
图7为本实用新型中副电机装置的主视图。
图中:缸体1、夹层缸体101、下进水口102、上出水口103、出料口104、主搅拌桨2、主连接套201、主搅拌轴202、刮轴203、防抖支架209、主搅拌辊212、限位头222、主连接头232、刮板231、防磨圈2091、支撑腿3、丝杆301、调节螺母302、支撑座303、副搅拌桨4、副连接套401、副搅拌辊402、副限位头403、副连接头404、主电机装置5、主连接板501、主连接头一502、主电机连接孔511、副电机装置6、副连接板601、副连接头一602、副电机连接孔611、主连接盒7、主连接孔701、副连接盒8、副连接孔801。
具体实施方式
下面结合附图对本实用新型的具体实施方式作进一步说明。在此需要说明的是,对于这些实施方式的说明用于帮助理解本实用新型,但并不构成对本实用新型的限定。此外,下面所描述的本实用新型各个实施方式中所涉及的技术特征只要彼此之间未构成冲突就可以相互组合。
根据图1-图7所示:
一种椅子胶料搅拌缸,包括:
缸体1,包括夹层缸体101、下进水口102、上出水口103和出料口104,所述下进水口102设于夹层缸体101右侧底部,所述上出水口103设于夹层缸体101左侧顶部,所述出料口104设于夹层缸体101底端;
主搅拌桨2,设于缸体1内部,包括主连接套201、主搅拌轴202、刮轴203和防抖支架209,所述主连接套201设于主搅拌轴202顶端,所述刮轴203设于主搅拌轴202外侧,所述防抖支架209设于主搅拌轴202底端,所述主连接套201包括主搅拌辊212、限位头222和主连接头232,所述主搅拌辊212分别设于主搅拌轴202前后左右四端,所述限位头222设于主搅拌辊212顶端,所述主连接头232设于限位头222顶端,所述刮轴203包括分别套装于其外部的若干道刮板231,所述防抖支架209包括环绕设于其内部的防磨圈2091;
支撑腿3,设于设于缸体1底端,包括从上到下依次设于其底部的丝杆301、调节螺母302和支撑座303;
副搅拌桨4,设于主搅拌桨2左右两侧,包括副连接套401、副搅拌辊402、副限位头403和副连接头404,所述副连接套401包覆于副连接头404外部,所述副限位头403设于副连接头404底端,所述副搅拌辊402分别设于副搅拌桨4前后左右四端;
主电机装置5,设于主搅拌桨2顶端,包括从上到下依次设于其底部的主连接板501和主连接头一502,所述主连接板501包括环绕开于其外侧的主电机连接孔511;
副电机装置6,设于主电机装置5左右两侧,包括从上到下依次设于其底部的副连接板601和副连接头一602,所述副连接板601包括环绕开于其外侧的副电机连接孔611;
主连接盒7,设于主电机装置5底端,包括环绕开于其顶部外侧的主连接孔701;
副连接盒8,设于主电机装置5底端,包括环绕开于其顶部外侧的副连接孔801。
因为所述夹层缸体101、下进水口102和上出水口103形成一个“下进上出”的保温回路水结构,所以使得椅子胶料在搅拌缸内搅拌时,得到最优秀的温度辅助搅拌生产,并且能防止胶料冷却附着于缸壁。
因为所述主连接头232与主连接头一502相契,所述主连接套201直径比限位头222直径小,所以使得主搅拌桨2与主电机装置5安装或拆卸都非常方便,当安装时,先使得主连接头232与主连接头一502相契连接,然后环套主连接套201,这样就使得主搅拌桨2与主电机装置5的连接非常牢固,能防止主搅拌桨2搅拌生产时,出现跑位,造成部件损坏,当需要拆卸时,先把主连接套201移动,然后使得主连接头232与主连接头一502分离,这样就完成了拆卸,而且所述主连接套201直径比限位头222直径小,所以在主搅拌桨2使用时,能防止主连接套201向缸内掉落,造成碰撞磨损。
因为所述副连接头404与副连接头一602相契,所述副连接套401直径比副限位头403直径小,所以使得副搅拌桨4与副电机装置6安装或拆卸都非常方便,当安装时,先使得副连接头404与副连接头一602相契连接,然后环套副连接套401,这样就使得副搅拌桨4与副电机装置6的连接非常牢固,能防止副搅拌桨4搅拌生产时,出现跑位,造成部件损坏,需要拆卸时,先把副连接套401移动,然后使得副连接头404与副连接头一602分离,这样就完成了拆卸,而且副连接套401直径比副限位头403直径小,所以在副搅拌桨4使用时,能防止副连接套401向缸内掉落,造成碰撞磨损。
因为所述防磨圈2091内直径与主搅拌轴202外直径一致,所以当主搅拌轴202套装于防磨圈2091内时,能避免主搅拌轴202与防抖支架209直接接触,造成磨损,而且能使得当主搅拌轴202牢固套装于防磨圈2091内,防止主搅拌轴202运转时,发生抖动。
因为所述主电机连接孔511与主连接孔701规格一致,所以能使得主电机装置5与主连接盒7紧密连接,防止运动时发生抖动。
因为所述副电机连接孔611与副连接孔801规格一致,所以能使得副电机装置6与副连接盒8紧密连接,防止运动时发生抖动。
在主搅拌桨2运动搅拌时,通过若干道刮板231,能对缸壁的胶料也进行刮除,防止附着与缸壁,防止在生产不同胶料时,与残留的胶料发生反应,影响胶料质量。
