技术领域
本实用新型涉及电力工程用具技术领域，尤其涉及一种电力工程用鸟巢摘除工具。
背景技术
人类过去一直盲目的追求经济的高速发展，而忽略了发展对鸟类造成不可磨灭的伤害，人类通过直接、或者通过环境间接对鸟类生存产生重大破坏，造成这一后果的主要原因是农业开垦，另外还包括旅游开发、森林砍伐等，在我国鸟类灭绝的形势尤为严峻，随着人类对生态环境的破坏，使得很多鸟类失去了赖以生存的家园，不得不将鸟巢构建在一些危险的地方，如电力架及变压器等地方，易产生短路、跳闸等故障，使得电网输送的安全性降低，易发生短路、跳闸等故障。现有的鸟巢摘除工具操作不便，使用过程中往往因为鸟巢过高而不能够确保鸟巢内幼鸟及鸟蛋的安全。
实用新型内容
本实用新型的目的是为了解决现有技术中操作不便，使用过程中因为鸟巢过高而不能够确保鸟巢内幼鸟及鸟蛋的安全的问题，而提出的一种电力工程用鸟巢摘除工具。
为了实现上述目的，本实用新型采用了如下技术方案：
一种电力工程用鸟巢摘除工具，包括第一绝缘杆，所述第一绝缘杆的内部设有第一空腔，所述第一绝缘杆的内侧壁固定连接有气缸，所述气缸的上端设有伸缩杆，所述伸缩杆远离气缸的一端固定连接有第二绝缘杆，且第二绝缘杆贯穿第一绝缘杆的内侧壁，所述第二绝缘杆的内部设有第二空腔，所述第二绝缘杆的外侧壁固定连接有电机，所述电机的输出端设有第一转动轴，所述第一转动轴的一端贯穿第二绝缘杆的外侧壁并延伸至第二空腔内，且第一转动轴上设有主动轮，所述第二绝缘杆的内侧壁还转动连接有第二转动轴，所述第二转动轴分别贯穿设有从动轮和齿轮，所述齿轮啮合有第三绝缘杆，所述第三绝缘杆的外侧壁固定连接有第一绝缘板，所述第一绝缘板的一侧固定连接有第一插杆，所述第一绝缘板的另一侧对称设有两个支撑板，两个所述支撑板共同固定连接有限位杆，所述限位杆贯穿设有第二绝缘板，所述第二绝缘板固定连接有第二插杆。
优选地，所述第二绝缘杆的外侧壁对称固定连接有第一滑块，每个所述第一滑块滑动连接有第一滑轨，所述第一滑轨固定连接在第一绝缘杆的内侧壁上。
优选地，所述第二绝缘杆的内侧壁固定连接有轴承，所述轴承转动连接有第二转动轴。
优选地，所述主动轮和从动轮共同套设有传动带。
优选地，所述第三绝缘杆的内部设有第三空腔，所述第三绝缘杆的内侧壁对称设有齿条，所述齿条啮合有齿轮。
优选地，所述第三绝缘杆的外侧壁对称固定连接有第二滑块，每个所述第二滑块滑动连接有第二滑轨，所述第二滑轨固定连接在第二绝缘杆的内侧壁上。
优选地，所述支撑板、限位杆、第一插杆和第二插杆均为绝缘硬塑料制成。
本实用新型中，打开位于第二绝缘杆外侧壁上的电机，电机工作时，输出端带动第一转动轴转动，第一转动轴转动带动主动轮转动，主动轮转动带动共同套设传动带的从动轮转动，从动轮转动带动齿轮转动，齿轮啮合带动第三绝缘杆上下移动，第三绝缘杆的上下移动带动第一插杆和第二插杆的移动，当第一插杆和第二插杆仍不能碰到鸟巢时，打开气缸，气缸工作带动伸缩杆进行伸长，伸缩杆带动第二绝缘杆移动，能触碰到鸟巢时，先将第二插杆通过鸟巢间的缝隙插入到鸟巢中，然后在旋转第一绝缘杆，实现第一绝缘板以第二绝缘板为中心旋转，至合适角度时，将插入到鸟巢中，实现鸟巢的紧固，最后安全将鸟巢取下。本实用新型操作简便，防止在使用过程中因为鸟巢过高而不能够确保鸟巢内幼鸟及鸟蛋的安全的问题。
附图说明

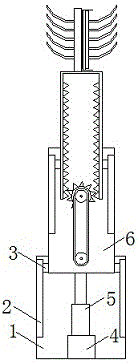

图1为本实用新型提出的一种电力工程用鸟巢摘除工具的结构示意图；
图2为本实用新型提出的一种电力工程用鸟巢摘除工具中第二绝缘杆部分的结构放大示意图；
图3为本实用新型提出的一种电力工程用鸟巢摘除工具中第一绝缘板部分的结构放大示意图。
图中：1第一绝缘杆、2第一滑轨、3第一滑块、4气缸、5伸缩杆、6第二绝缘杆、7第二滑轨、8第二滑块、9第一转动轴、10主动轮、11第二转动轴、12从动轮、13齿轮、14第三绝缘杆、15第一绝缘板、16第一插杆、17支撑板、18限位杆、19第二绝缘板、20第二插杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种电力工程用鸟巢摘除工具，包括第一绝缘杆1，第一绝缘杆1的内部设有第一空腔，第一绝缘杆1的内侧壁固定连接有气缸4，气缸4的上端设有伸缩杆5，伸缩杆5远离气缸4的一端固定连接有第二绝缘杆6，且第二绝缘杆6贯穿第一绝缘杆1的内侧壁，第二绝缘杆6的内部设有第二空腔，第二绝缘杆6的外侧壁固定连接有电机，电机的输出端设有第一转动轴9，第一转动轴9的一端贯穿第二绝缘杆6的外侧壁并延伸至第二空腔内，且第一转动轴9上设有主动轮10，第二绝缘杆6的内侧壁还转动连接有第二转动轴11，第二转动轴11分别贯穿设有从动轮12和齿轮13，主动轮10和从动轮12共同套设有传动带，齿轮13啮合有第三绝缘杆14，第三绝缘杆14的外侧壁固定连接有第一绝缘板15，第一绝缘板15的一侧固定连接有第一插杆16，第一绝缘板15的另一侧对称设有两个支撑板17，两个支撑板17共同固定连接有限位杆18，限位杆18贯穿设有第二绝缘板19，第二绝缘板19固定连接有第二插杆20，第一绝缘杆1、第二绝缘杆6、第三绝缘杆14、第一绝缘板15和第二绝缘板19在使用过程中能够同时避免触电造成的危险。
本实用新型中，第二绝缘杆6的外侧壁对称固定连接有第一滑块3，每个第一滑块3滑动连接有第一滑轨2，第一滑轨2固定连接在第一绝缘杆1的内侧壁上，第一滑块3在第一滑轨2上的滑动，实现第二绝缘杆6在第一绝缘杆1的内侧壁上的滑动，第二绝缘杆6的内侧壁固定连接有轴承，轴承转动连接有第二转动轴11，主动轮10和从动轮12共同套设有传动带，第三绝缘杆14的内部设有第三空腔，第三绝缘杆14的内侧壁对称设有齿条，齿条啮合有齿轮13，齿轮13的转动带动第三绝缘杆14上下移动，第三绝缘杆14的外侧壁对称固定连接有第二滑块8，每个第二滑块8滑动连接有第二滑轨7，第二滑轨7固定连接在第二绝缘杆6的内侧壁上，支撑板17、限位杆18、第一插杆16和第二插杆20均为绝缘硬塑料制成，防止在使用过程中造成触电的危险。
本实用新型中，打开位于第二绝缘杆6外侧壁上的电机，电机工作时，输出端带动第一转动轴9转动，第一转动轴9转动带动主动轮10转动，主动轮10转动带动共同套设传动带的从动轮12转动，从动轮12转动带动齿轮13转动，齿轮13啮合带动第三绝缘杆14上下移动，第三绝缘杆14的上下移动带动第一插杆16和第二插杆20的移动，当第一插杆16和第二插杆20仍不能碰到鸟巢时，打开气缸4，气缸4工作带动伸缩杆5进行伸长，伸缩杆5带动第二绝缘杆6移动，能触碰到鸟巢时，先将第二插杆20通过鸟巢间的缝隙插入到鸟巢中，然后在旋转第一绝缘杆1，实现第一绝缘板15以第二绝缘板19为中心旋转，至合适角度时，将16插入到鸟巢中，实现鸟巢的紧固，最后安全将鸟巢取下。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
