技术领域
本实用新型涉及脱硫设备技术领域，具体为一种旋汇耦合除硫除尘装置。
背景技术
燃煤锅炉烟气不仅含有大量的二氧化硫，还含有烟尘等污染物，旋汇耦合脱硫除尘技术是在气动乳化技术基础上的升级技术。气动乳化技术适用于小型锅炉的烟气脱硫，该技术在放大实验中存在明显的放大效应，存在一定局限性。且目前烟气脱硫技术多采用空塔技术，即烟气进入吸收塔后直接与上部喷淋的浆液进行反应，造成脱硫效率低。
现有的除硫除尘装置存在以下不足：
1.仅仅通过喷淋脱硫浆液，脱硫效率低，除尘效果差；
2.烟气脱硫不完全造成空气污染。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种旋汇耦合除硫除尘装置，解决了仅仅通过喷淋脱硫浆液，脱硫效率低，除尘效果差，烟气脱硫不完全造成空气污染的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种旋汇耦合除硫除尘装置，包括喷淋箱和吸收罐，所述喷淋箱的内壁固定连接有挡块，所述喷淋箱的一侧固定连接有进气管，所述挡块的上表面开设有通孔，所述喷淋箱一侧的内壁固定连接有风机，所述喷淋箱的顶部固定连接有水泵，所述喷淋箱的另一侧固定连接有输水管，所述输水管的一端与水泵的输入端固定连接，所述水泵的输出端固定连接有喷头，所述喷淋箱的一侧固定连接有第一输气管，所述第一输气管的一端固定连接有气泵，所述气泵的输出端固定连接有第二输气管，所述吸收罐的顶部固定连接有电机，所述电机的输出端固定连接有转轴，所述转轴的外表面固定连接有搅拌装置，所述搅拌装置包括固定杆，所述固定杆与转轴的外表面固定连接，所述固定杆的一端转动连接有转杆，所述转杆的外表面固定连接有搅拌叶，所述搅拌叶的外表面开设有穿孔，所述吸收罐的一侧固定连接有出气管，所述出气管的内壁分别固定连接有无纺布滤网和活性炭滤网。
优选的，所述进气管的一端贯穿挡块并延伸至喷淋箱的内部，所述输水管的另一端贯穿并延伸至喷淋箱的内部。
优选的，所述喷淋箱和吸收罐的内部均填充有石灰水，所述第二输气管的一端贯穿并延伸至吸收罐的内部。
优选的，所述固定杆的一端固定连接有插头，所述转杆的一端开设有插槽，所述插头与插槽的内壁插接，所述插头通过轴承与转杆转动连接。
优选的，所述吸收罐的底部固定连接有出料管，所述出料管的一侧设置有阀门。
(三)有益效果
本实用新型提供了一种旋汇耦合除硫除尘装置，具备以下有益效果：
(1)本实用新型通过设置挡块、进气管、通孔、风机、水泵、输水管和喷头可以对烟气起到初次净化的作用，烟气在风机的导向作用下形成旋转上升的气流，迅速反应高效脱除二氧化硫、灰尘等污染物，实现烟气的高效净化，而且石灰水还可以起到循环使用的作用。
本实用新型通过设置电机、转轴和搅拌装置可以对初次净化后的烟气起到吸收作用，吸收氧气中的二氧化硫，而且在两次净化烟气的时候还可以除去烟气中的灰尘，通过固定杆、转杆、插头、插槽、轴承、搅拌叶和穿孔在转轴转动的时候转杆也可以转动，从而使得搅拌装置对石灰水搅拌更充分，使石灰水吸收二氧化硫效果更好，通过设置无纺布滤网和活性炭滤网可以对尾气起到过滤的作用，净化尾气。
附图说明

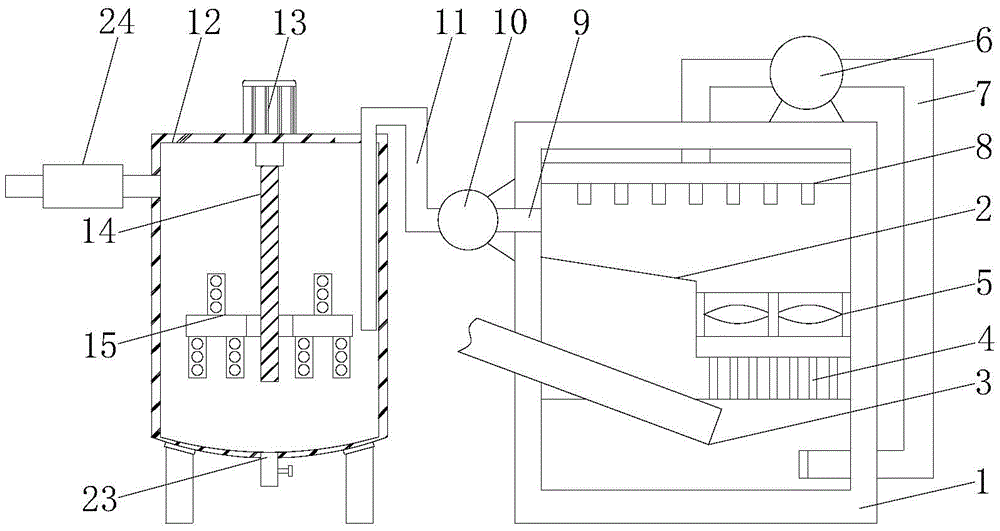

图1为本实用新型结构示意图；
图2为本实用新型搅拌装置结构示意图；
图3为本实用新型出气管结构示意图。
图中：1、喷淋箱；2、挡块；3、进气管；4、通孔；5、风机；6、水泵；7、输水管；8、喷头；9、第一输气管；10、气泵；11、第二输气管；12、吸收罐；13、电机；14、转轴；15、搅拌装置；16、固定杆；17、转杆；18、插头；19、插槽；20、轴承；21、搅拌叶；22、穿孔；23、出料管；24、出气管；25、无纺布滤网；26、活性炭滤网。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
如图1-3所示，本实用新型提供一种技术方案：一种旋汇耦合除硫除尘装置，包括喷淋箱1和吸收罐12，喷淋箱1的内壁固定连接有挡块2，喷淋箱1的一侧固定连接有进气管3，挡块2的上表面开设有通孔4，喷淋箱1一侧的内壁固定连接有风机5，喷淋箱1的顶部固定连接有水泵6，喷淋箱1的另一侧固定连接有输水管7，进气管3的一端贯穿挡块2并延伸至喷淋箱1的内部，输水管7的另一端贯穿并延伸至喷淋箱1的内部，通过设置挡块2、进气管3、通孔4、风机5、水泵6、输水管7和喷头8可以对烟气起到初次净化的作用，烟气在风机5的导向作用下形成旋转上升的气流，迅速反应高效脱除二氧化硫、灰尘等污染物，实现烟气的高效净化，而且石灰水还可以起到循环使用的作用，输水管7的一端与水泵6的输入端固定连接，水泵6的输出端固定连接有喷头8，喷淋箱1的一侧固定连接有第一输气管9，第一输气管9的一端固定连接有气泵10，气泵10的输出端固定连接有第二输气管11，吸收罐12的顶部固定连接有电机13，喷淋箱1和吸收罐12的内部均填充有石灰水，第二输气管11的一端贯穿并延伸至吸收罐12的内部，电机13的输出端固定连接有转轴14，转轴14的外表面固定连接有搅拌装置15，通过设置电机13、转轴14和搅拌装置15可以对初次净化后的烟气起到吸收作用，吸收氧气中的二氧化硫，而且在两次净化烟气的时候还可以除去烟气中的灰尘，搅拌装置15包括固定杆16，固定杆16与转轴14的外表面固定连接，固定杆16的一端转动连接有转杆17，固定杆16的一端固定连接有插头18，转杆17的一端开设有插槽19，插头18与插槽19的内壁插接，插头18通过轴承20与转杆17转动连接，转杆17的外表面固定连接有搅拌叶21，搅拌叶21的外表面开设有穿孔22，通过固定杆16、转杆17、插头18、插槽19、轴承20、搅拌叶21和穿孔22在转轴14转动的时候转杆17也可以转动，从而使得搅拌装置15对石灰水搅拌更充分，使石灰水吸收二氧化硫效果更好，吸收罐12的一侧固定连接有出气管24，出气管24的内壁分别固定连接有无纺布滤网25和活性炭滤网26，吸收罐12的底部固定连接有出料管23，出料管23的一侧设置有阀门，通过设置无纺布滤网25和活性炭滤网26可以对尾气起到过滤的作用，净化尾气。
使用时，来自锅炉的高温烟气从进气管3进入喷淋箱1，烟气再从通孔4经过风机5流到挡块2的顶部，提高烟气流速并在风机5的导向作用下形成旋转上升的气流，经风机5导流与上部喷头8喷淋下来的石灰水逆向充分接触，形成强大的湍流空间，迅速反应高效脱除二氧化硫、灰尘等污染物，实现烟气的高效净化，烟气经过喷淋后再通过气泵10将喷淋后的烟气通进吸收罐12内的石灰水中，在石灰水吸收二氧化硫的时候，开启电机13带动转轴14转动，在转轴14转动的时候转杆17也会转动，使搅拌装置15对石灰水搅拌更充分，提升了石灰水吸收效果，最后尾气通过无纺布滤网25和活性炭滤网26进行过滤吸附。
综上可得，本实用新型通过设置挡块2、进气管3、通孔4、风机5、水泵6、输水管7、喷头8、电机13、转轴14和搅拌装置15，解决了仅仅通过喷淋脱硫浆液，脱硫效率低，除尘效果差，烟气脱硫不完全造成空气污染的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
