技术领域
本实用新型涉及通信设备技术领域，具体为一种通信基塔的信号接收装置。
背景技术
随着社会的发展，科技的不断进步，随着通讯行业的不断发展，人们之间的联系也越加频繁，通信基塔是指在一定的无线电覆盖区中，通过移动通信交换中心，与移动电话终端之间进行信息传递的无线电收发信电台，通信基塔中的信号接收装置是对信号进行收集、处理，在对通信基塔执行通信这一功能具有非常大的作用。
现有技术下信号接收装置存在以下缺陷：
通信基塔的信号接收装置要在基塔上进行安装，通常的情况下的信号接收装置的安装都是用两块夹板通过螺钉连接固定在安装杆上，对于安装工作非常不便，而且对于不同粗细的安装杆，还需要对夹板形状进行改变，由于安装数量多，而且对于信号接收装置的尾线需要进行捆绑固定，这非常影响安装工作进程，降低工作效率。
实用新型内容
本实用新型的目的在于提供一种通信基塔的信号接收装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种通信基塔的信号接收装置，包括机体，所述机体通过第一螺钉固定连接第一固定板，所述第一固定板一体成型设有支架，所述支架两端对称均焊接有第二固定板，所述第二固定板一体成型焊接有第一半圆形夹紧装置，所述第一半圆形夹紧装置靠近第二固定板的一端设有第二通孔，所述第二通孔通过螺纹连接第二螺钉，所述第二螺钉另一端通过螺纹连接螺母，所述第一半圆形夹紧装置远离第二固定板的一端设有第一通孔，所述第一半圆形夹紧装置的中间位置设有第三通孔，所述第三通孔与第三螺钉螺纹连接，所述第一半圆形夹紧装置通过销钉连接第二半圆形夹紧装置，所述第二半圆形夹紧装置与第一半圆形夹紧装置对称的位置分别设有第二通孔和第三通孔，靠近地面的所述第一半圆形夹紧装置在第二通孔和第三通孔之间卡接有C型板，所述C型板一侧设有开口槽，所述C型板内腔中的开口槽两侧粘接有弹性卡块，所述C型板内腔中等距设有弹性卡槽，所述C型板一侧突出设有弹性卡片，所述弹性卡片卡接在第一半圆形夹紧装置上。
优选的，所述第一半圆形夹紧装置与第二半圆形夹紧装置通过第二螺钉连接，第二螺钉与螺母螺纹连接，通过旋转螺母可控制第一半圆形夹紧装置与第二半圆形夹紧装置结合的松紧。
优选的，所述销钉连接的第一半圆形夹紧装置与第二半圆形夹紧装置可以进行开合。
优选的，上下两端的所述第一半圆形夹紧装置与第二半圆形夹紧装置所围成的圆心的中心线在同一条直线上。
优选的，所述第一固定板的平面面积要小于机体的平面面积。
优选的，所述第三螺钉底面采用磨砂设置。
与现有技术相比，本实用新型的有益效果是：在进行数量较多的信号接收装置的安装工作时，通过第一半圆形夹紧装置与第二半圆形夹紧装置的的开合功能，可以快速进行安装，通过第二螺钉和螺母的夹紧结构可以很方便的对信号接收装置进行固定，通过C型板可以将信号接收装置的尾线集中约束起来，对工作人员的工作非常有益，从而提高工作效率。
附图说明

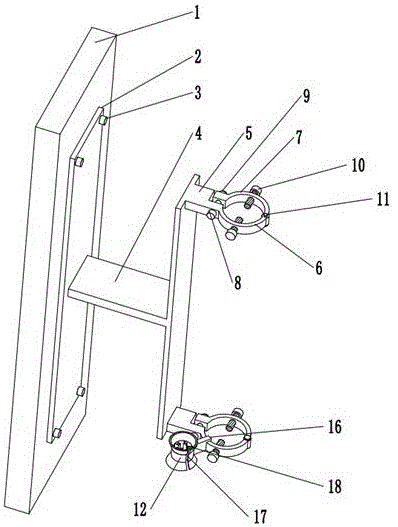

图1为本实用新型结构示意图；
图2为本实用新型夹紧装置和C型板结构示意图；
图3为本实用新型第一半圆形夹紧装置与C型板；
图4为本实用新型第二半圆形夹紧装置。
图中：机体1、第一固定板2、第一螺钉3、支架4、第二固定板5、第一半圆形夹紧装置6、第二半圆形夹紧装置7、第二螺钉8、螺母9、第三螺钉10、销钉11、C型板12、第一通孔13、第二通孔14、第三通孔15、弹性卡片16、弹性卡块17、弹性卡槽18。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图4，本实用新型提供一种技术方案：一种通信基塔的信号接收装置，包括机体1，机体1通过第一螺钉3固定连接第一固定板2，第一固定板2一体成型设有支架4，第一固定板2的平面面积要小于机体1的平面面积支架4两端对称均焊接有第二固定板5。
该第二固定板5一体成型焊接有第一半圆形夹紧装置6，第一半圆形夹紧装置6与第二半圆形夹紧装置7通过第二螺钉8连接，上下两端的第一半圆形夹紧装置6与第二半圆形夹紧装置7所围成的圆心的中心线在同一条直线上，第二螺钉8与螺母9螺纹连接，通过旋转螺母9可控制第一半圆形夹紧装置6与第二半圆形夹紧装置7结合的松紧，第一半圆形夹紧装置6靠近第二固定板5的一端设有第二通孔14，第二通孔14通过螺纹连接第二螺钉8，第二螺钉8另一端通过螺纹连接螺母9，第一半圆形夹紧装置6远离第二固定板5的一端设有第一通孔13，第一半圆形夹紧装置6的中间位置设有第三通孔15，第三通孔15与第三螺钉10螺纹连接，第三螺钉10底面采用磨砂设置，第一半圆形夹紧装置6通过销钉11连接第二半圆形夹紧装置7，销钉11连接的第一半圆形夹紧装置6与第二半圆形夹紧装置7可以进行开合，第二半圆形夹紧装置7与第一半圆形夹紧装置6对称的位置分别设有第二通孔14和第三通孔15，靠近地面的所述第一半圆形夹紧装置6在第二通孔14和第三通孔15之间卡接有C型板12，所述C型板12一侧设有开口槽，所述C型板12内腔中的开口槽两侧粘接有弹性卡块17，所述C型板12内腔中等距设有弹性卡槽18，所述弹性卡槽18粘接在C型板12内腔中，所述C型板12一侧突出设有弹性卡片16，所述弹性卡片16粘接在C型板12的一侧，所述弹性卡片16卡接在第一半圆形夹紧装置6上。
工作原理：在进行安装工作时，先将第一半圆形夹紧装置6与第二半圆形夹紧装置7闭合的圆形通过转动销钉11打开，再闭合，通过第二螺钉8与螺母9进行夹紧，再旋转第三螺钉10对装置进行固定，可根据圆柱大小通过第三螺钉10旋转调节夹紧程度，仅仅通过旋转第二螺钉8、螺母9、和第三螺钉10即可将机体1快速安装固定，再将机体1的尾线从C型板12侧边的开口槽中进入弹性卡槽18中，在C型板12内腔中的电线由于弹性卡块17的作用不会掉落出去，可将机体1尾线进行分类分别放置在不同的弹性卡槽18中，对于尾线的维修和更换非常方便，由于弹性卡槽18的弹性作用，能对尾线进行固定约束，方便集中捆绑，C型板12一侧突出设置的弹性卡片16可卡接在第一半圆形夹紧装置6上，通过弹性卡片16的设置，可对C型板12位置和数量进行调整，从而能够达到更好的尾线捆绑约束效果，本实用新型对于机体1的安装非常方便，快捷，很大程度上提高工作效率。
