技术领域
本实用新型涉及线缆收卷技术领域，具体为一种线缆收卷机构。
背景技术
在现有技术中对线缆进行收卷时，通常通过在卷线轴的两端设置夹持装置，通过夹持装置带动卷线轴的转动使卷线轴对线缆进行收集，由于大多数在收集的过程中卷线轴为固定不动，则会导致线缆在卷线轴上的分布不均匀，少数的装置会使卷线轴在收卷的过程中进行移动，但是由于卷线轴会随着线缆的收卷增加重量，则会导致对卷线轴的移动不方便，增加机械负担。为此，我们提出一种线缆收卷机构。
实用新型内容
本实用新型的目的在于提供一种线缆收卷机构，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种线缆收卷机构，包括壳体，所述壳体的前侧壁开设有收线口，且壳体的后侧壁开设有放置槽，所述壳体的内腔顶端固定安装有电机，所述电机连接外部电源，所述电机的输出端固定安装有转动盘，所述转动盘的下侧壁卡接有卷线轴，所述卷线轴的底端卡接支撑装置，所述收线口的内侧壁前、后对称固定安装有滑轨，所述滑轨内滑动连接有滑块，所述滑块的下侧壁固定安装有导向环，所述滑块的后侧壁与转动盘之间固定安装有联动机构。
优选的，所述联动机构包括驱动齿环，所述驱动齿环固定安装在转动盘的上表面，所述壳体的内腔通过固定轴转动连接有锥形齿轮，所述锥形齿轮与驱动齿环相啮合，所述锥形齿轮的右侧壁固定安装有固定块，所述固定块的右侧壁铰接有连接块的一端，且连接块的另一端铰接有连接杆，所述连接杆的右侧壁与滑块的后侧壁相铰接。
优选的，所述支撑装置包括弹簧，所述弹簧固定安装在壳体的内腔，所述弹簧的顶端固定连接有支撑座，所述支撑座内转动连接有转动块。
优选的，所述转动块的上表面和转动盘的下表面分别固定安装有限位卡块，所述卷线轴的中心处开设有限位卡槽，所述限位卡块插接至限位卡槽内。
优选的，所述转动块与支撑轴之间固定安装有轴承。
优选的，所述支撑座的上表面左、右对称开设有定位槽，所述壳体的内底端左、右对称固定安装有贯穿至定位槽内的导向杆，所述导向杆的顶端固定安装有上定位块，所述导向杆的侧壁固定安装有下定位块。
与现有技术相比，本实用新型的有益效果是：一种线缆收卷机构，通过限位卡块与限位卡槽的配合将卷线轴卡接在转动块和转动盘之间，当电机通电开启后，可以使转动盘带动卷线轴进行转动收卷线缆的同时，使联动机构带动移动块顺着滑轨进行上下移动，从而使导向环进行上、下移动，改变收卷线缆在卷线轴上的分布，使线缆分布的更加均匀，同时，设置有弹簧进行支撑的支撑座，方便对卷线轴进行拆装，操作过程更加简单方便。
附图说明

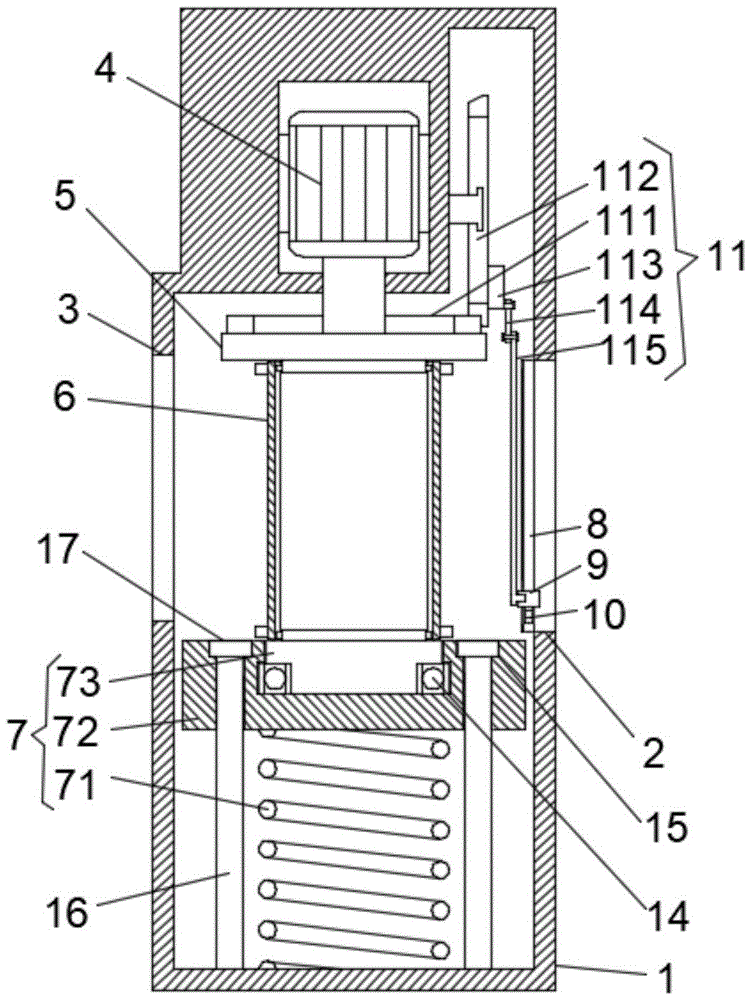

图1为本实用新型结构示意图。
图2为本实用新型的俯视图。
图中：1、壳体，2、收线口，3、放置槽，4、电机，5、转动盘，6、卷线轴，7、支撑装置，71、弹簧，72、支撑座，73、转动块，8、滑轨，9、滑块，10、导向环，11、联动机构，111、驱动齿环，112、锥形齿轮，113、固定块，114、连接块，115、连接杆，12、限位卡块，13、限位卡槽，14、轴承，15、定位槽，16、导向杆，17、上定位块，18、下定位块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1和图2，本实用新型提供一种技术方案：一种线缆收卷机构，包括壳体1，壳体1的前侧壁开设有收线口2，且壳体1的后侧壁开设有放置槽3，如图2中所示，放置槽3的大小与卷线轴6的大、小相匹配，便于对卷线轴6进行拆装，壳体1的内腔顶端固定安装有电机4，电机4连接外部电源，电机4可以选用步进电机，通过外部连接的控制器向电机4发生脉冲信号，使电机4的输出端转动，电机4的输出端固定安装有转动盘5，转动盘5的下侧壁卡接有卷线轴6，卷线轴6的底端卡接支撑装置7，支撑装置7对卷线轴6进行支撑，使卷线轴6与转动盘5保持紧密贴合，从而使转动盘5可以保持带动卷线轴6进行转动，收线口2的内侧壁前、后对称固定安装有滑轨8，滑轨8内滑动连接有滑块9，滑块9的下侧壁固定安装有导向环10，导向环10内穿过需要收卷的线缆，对线缆的收卷方向进行限定，滑块9的后侧壁与转动盘5之间固定安装有联动机构11，通过联动机构11带动滑块9在滑轨8内进行上、下往复运动。
联动机构11包括驱动齿环111，驱动齿环111固定安装在转动盘5的上表面，壳体1的内腔通过固定轴转动连接有锥形齿轮112，锥形齿轮112与驱动齿环111相啮合，锥形齿轮112的右侧壁固定安装有固定块113，固定块113的右侧壁铰接有连接块114的一端，且连接块114的另一端铰接有连接杆115，连接杆115的右侧壁与滑块9的后侧壁相铰接，当驱动齿环111使锥形齿轮112转动后，锥形齿环112右侧壁的固定块113做圆周运动，从而使相互铰接的连接块114和连接杆115做圆周运动，在连接杆115做圆周运动的同时，由于连接杆115与滑块9相铰接，可以使滑块9沿着滑轨8做上下往复运动，滑块9与滑轨8的连接关系如图2中所示，滑轨8可以对滑块9进行限位，保证滑块9只能做上、下运动。
支撑装置7包括弹簧71，弹簧71固定安装在壳体1的内腔，弹簧71的顶端固定连接有支撑座72，支撑座72内转动连接有转动块73，弹簧71产生弹力对支撑座72进行支撑，转动块73与卷线轴6相互卡接，当卷线轴6转动后，转动块73可以转动，为了使转动块73的转动更加流畅，转动块73与支撑轴72之间固定安装有轴承14。
转动块73的上表面和转动盘5的下表面分别固定安装有限位卡块12，卷线轴6的中心处开设有限位卡槽13，限位卡块12插接至限位卡槽13内，通过限位卡块12与限位卡槽13的配合，保证卷线轴6可以随着转动盘5进行转动，转动盘5下表面的限位卡块12的长度大于转动块73上表面限位卡块12的长度，以保证若是当卷线轴6的重量过重向下位移后时，转动盘5下表面的限位卡块12也可以与卷线轴6充分配合。
支撑座72的上表面左、右对称开设有定位槽15，壳体1的内底端左、右对称固定安装有贯穿至定位槽15内的导向杆16，导向杆16的顶端固定安装有上定位块17，导向杆16的侧壁固定安装有下定位块18，通过上定位块17和下定位块18分别对支撑座72的移动上限和下限的位置进行限定，当需要对卷线轴6进行装配时，将卷线轴6从放置槽3处插入，先使卷线轴6与转动块73相卡接，然后向下压动支撑座72，将卷线轴6的顶端与转动盘5的下表面相卡接后，支撑座72受到弹簧71的弹力向上，使卷线轴6与转动盘5保持贴合，导向杆16可以保证支撑座72的移动方向。
工作原理：当需要进行线缆收卷时，先将卷线轴6装配到转动块73和转动盘5之间，然后开启电机4，电机4带动转动盘5转动，从而使卷线轴6对线缆进行收卷，同时，通过联动机构11的配合带动滑块9在滑轨8内进行上、下往复运动，使卷线轴6对线缆的收卷更加均匀，当完成卷线轴6收卷线线缆的数量一定后，可以将装置暂停，对卷线轴6进行更换。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
