技术领域
本实用新型涉及皮带传动技术领域，尤其涉及一种自动张紧皮带装置。
背景技术
皮带传动是常见的机械传动装置，被应用于各种场合，皮带在使用一段时间之后，不可避免的会产生松弛，导致皮带打滑，会具有一定的安全隐患，因此需要对皮带的张紧度进行调整，目前基本采用调整带轮的位置从而张紧皮带，但是，调整带轮比较繁琐，在某些场合极为不易调整，费时费力操作复杂，为此，我们提出了一种自动张紧皮带装置，用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在皮带产生松弛后，进行张紧时，调整带轮比较繁琐，在某些场合极为不易调整，费时费力操作复杂的缺点，而提出的一种自动张紧皮带装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种自动张紧皮带装置，包括底板，所述底板的一侧固定连接设有第一连接板，所述第一连接板的一侧设有第二连接板，所述第一连接板与所述第二连接板通过调节装置相连接，所述第二连接板远离所述第一连接板的一侧固定连接设有弹簧底板，所述弹簧底板固定在第二连接板远离所述第一连接板的一端且与所述第二连接板呈垂直分布，所述弹簧底板与所述底板之间设有转轴底座，所述转轴底座与所述弹簧底板平行分布，所述弹簧底板上设有弹簧杆孔，所述弹簧杆孔内壁一侧设有滑槽，所述弹簧杆孔内安装设有弹簧杆，所述弹簧杆在所述滑槽的位置固定连接设有滑块，所述滑块安装在所述滑槽内，所述弹簧杆的一端穿过所述弹簧杆孔固定连接至所述转轴底座的一侧上，所述弹簧杆远离所述转轴底座的一端固定连接设有挡块，所述弹簧底板与所述转轴底座之间通过夹接固定连接设有弹簧，所述转轴底座靠近所述第二连接板的一端和远离所述第二连接板的一端在远离所述弹簧杆的一侧均固定连接设有转轴安装边，所述转轴安装边均与所述转轴底座呈垂直分布，所述转轴安装边上均设有转轴孔，所述转轴孔内固定安装设有转轴，所述转轴的外侧通过套接可转动式连接设有转动环。
优选的，所述第一连接板与所述底板的连接处和所述第二连接板与所述弹簧底板的连接处均设有加强筋。
优选的，所述转轴和所述转动环之间固定连接设有滚针轴承。
优选的，所述调节装置包括螺栓，所述第一连接板上均匀设有若干螺栓孔，所述第二连接板上设有六个通孔，所述螺栓的一端穿过所述通孔并继续穿过所述螺栓孔将所述第一连接板与所述第二连接板相连接。
本实用新型提出的一种自动张紧皮带装置，有益效果在于：可直接在现有设备上进行加装，可根据不同环境改变第一连接板的形状，通过设置第一连接板和第二连接板之间可进行调节，使其能够更好的适应使用环境，通过设置转动环、弹簧，使其能够将皮带持续的张紧皮带，增加传动效率，通过设置滚针轴承，能够增长其使用寿命，安装使用方便，结构简单、成本较低、作用较大，适合推广。
附图说明
图1为本实用新型提出的一种自动张紧皮带装置的正面结构示意图；
图2为本实用新型提出的一种自动张紧皮带装置的背面结构示意图；

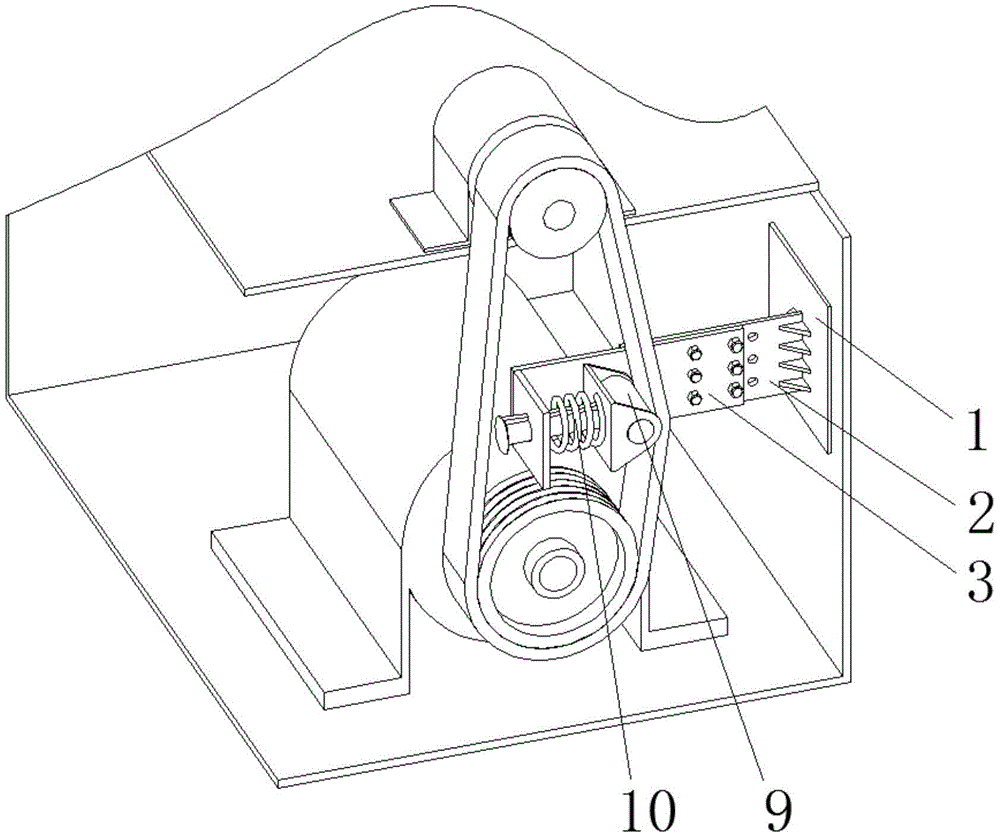

图3为本实用新型提出的一种自动张紧皮带装置在使用时的结构示意图。
图中：底板1、第一连接板2、第二连接板3、弹簧底板4、弹簧杆5、转轴底座6、转轴安装边7、转轴8、转动环9、弹簧10、挡块11、螺栓12、螺栓孔13、滑块14。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-3，一种自动张紧皮带装置，包括底板1，底板1的一侧固定连接设有第一连接板2，第一连接板2的一侧设有第二连接板3，第一连接板2与所述第二连接板3通过调节装置相连接，所述调节装置包括螺栓12，第一连接板2上均匀设有若干螺栓孔13，第二连接板3上设有六个通孔，螺栓12的一端穿过通孔并继续穿过螺栓孔13将第一连接板2与第二连接板3相连接，第二连接板3远离第一连接板2的一侧固定连接设有弹簧底板4，第一连接板2与底板1的连接处和第二连接板3与弹簧底板4的连接处均设有加强筋，弹簧底板4固定在第二连接板3远离第一连接板2的一端且与第二连接板3呈垂直分布，弹簧底板4与底板1之间设有转轴底座6，转轴底座6与弹簧底板4平行分布。
弹簧底板4上设有弹簧杆孔，弹簧杆孔内壁一侧设有滑槽，弹簧杆孔内安装设有弹簧杆5，弹簧杆5在滑槽的位置固定连接设有滑块14，滑块14安装在滑槽内，弹簧杆5的一端穿过弹簧杆孔固定连接至转轴底座6的一侧上，弹簧杆5远离转轴底座6的一端固定连接设有挡块11，弹簧底板4与转轴底座6之间通过夹接固定连接设有弹簧10，转轴底座6靠近第二连接板3的一端和远离第二连接板3的一端在远离弹簧杆5的一侧均固定连接设有转轴安装边7，转轴安装边7均与转轴底座6呈垂直分布，转轴安装边7上均设有转轴孔，转轴孔内固定安装设有转轴8，转轴8的外侧通过套接可转动式连接设有转动环9，转轴8和转动环9之间固定连接设有滚针轴承。
本实用新型，使用时，可直接在现有设备上进行加装，可根据不同环境改变第一连接板2的形状，通过设置第一连接板2和第二连接板3之间可进行调节，使其能够更好的适应使用环境，通过设置转动环9、弹簧10，使其能够将皮带持续的张紧皮带，增加传动效率，通过设置滚针轴承，能够增长其使用寿命，安装使用方便，结构简单、成本较低、作用较大，适合推广。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
