壁挂式电视机机顶盒固定装置

出售状态:已下证
专 利 号 :已交易,保密
专利类型:实用新型
专利分类:电子电器
出售价格:
直 接 购 买 联 系 客 服

详细介绍


技术领域

本实用新型涉及电子设备配件技术领域,特别是涉及壁挂式电视机机顶盒固定装置。


背景技术

有线电视机顶盒是电视机接收有线电视信号必备的家用电器,近年来土木技术不断进步发展,居民房间的格局也在变化,房价持续上涨,居民在能力范围内所能购买的住房面积有限,为了使客厅或卧室可用面积更大,在对房子进行装修时,不再放置电视柜来专门放置电视及其附属设备,电视采用壁挂式放置架直接与墙面固定,但壁挂式电视固定架上并没有用于放置电视机附属设备的位置,如电视机机顶盒的位置,导致一些家庭直接将电视机机顶盒放置在地面或者电视上,将机顶盒直接放置在地面在打扫卫生时需要不断移动,另外,线路直接放置在地面容易被踩坏或是手水渍侵蚀,将机顶盒放置在电视上导致机顶盒本身并不稳固,因此需要一种专门用于放置电视机机顶盒并直接与墙面固定的装置。


实用新型内容

针对上述情况,为克服现有技术之缺陷,本实用新型提供壁挂式电视机机顶盒固定装置,解决壁挂式放置的电视机无用于放置机顶盒的位置导致机顶盒直接放置在地面,容易损坏的问题。

其技术方案是,壁挂式电视机机顶盒固定装置,包括用于放置电视机机顶盒的收容盒和连接收容盒与墙面并将收容盒固定于墙面的固定底座,所述固定底座与收容盒通过螺丝固定连接,所述固定底座呈直角三角形,所述固定底座较长的直角边与收容盒底面固定连接,所述固定底座较短的直角边位于收容盒背面所在平面上,所述固定底座较短的直角边上设置供螺丝通过的孔,所述收容盒包括盒盖和盒体,所述盒盖与盒体活动连接,所述盒体上部边缘设置有多个挡块,各所述挡块均匀分布在盒体上且与盒体一体制成,所述盒盖边缘呈倒“凸”字型,所述盒盖经盒体上各挡块的阻挡下边缘陷于盒体内,上表面位于盒体外部,直接扣在盒体上,取放快捷,所述盒盖上设置有供机顶盒上天线通过的通槽。

更进一步,所述盒体底面靠近收容盒背面的一侧设置有垫块,所述垫块靠近盒体背面的一侧向靠近盒体正面的一侧高度呈坡度下降,所述盒体底面靠近收容盒正面的一侧设置有卡槽,所述卡槽内设置有挡板,所述挡板与卡槽之间胶黏,电视机机顶盒一端放置在垫块上,另一端位于挡板靠近垫块的一侧,在垫块的作用下,电视机机顶盒放置在收容盒内时整体形成一个倾斜的弧度,便于机顶盒散热,挡板起到固定作用,防止机顶盒滑动,机顶盒在各所述垫块与挡板的共同作用下更加稳定。

更进一步,所述盒盖上设置有用于放置电视机遥控器的内陷空腔,所述空腔边缘设置有便于将遥控器从内陷空腔中取出的槽口,所述内陷空腔上设置盖板,所述通槽位于垫块上方位置,所述通槽上设置盖板在不使用机顶盒的情况下隔开收容盒内部与外部的接触,放置灰尘落入收容盒内。

更进一步,所述收容盒侧面设置有开合板,各所述开合板通过合页与收容盒固定连接,合页常组成两折式,是连接物体两个部分并能使之活动的部件,开合板包括开、合两种不同的状态,在合页的作用下分不同情况进行调节,所述开合板所在位置的收容盒上设置有网格板,所述网格板镶嵌在收容盒上与收容盒固定连接,所述网格板采用不锈钢丝编制而成,网格板位于开合板以内。

更进一步,所述收容盒远离墙体的一面设置有供使用者直接查看机顶盒状态的可视窗,所述可视窗镶嵌在收容盒内,所述可视窗采用透明亚克力板制成。

更进一步,所述盒体底部设置有多个固定连接线路的收线夹,各所述收线夹呈两端长度不一的“U”形,各所述收线夹较长的一条U形边端部与盒体固定连接,各所述收线夹较短的U形边为供线路通过并卡在首先加内的开口端,所述收线夹采用塑料制成。

本实用新型的技术效果是,将该壁挂式电视机机顶盒固定装置固定于壁挂式电视旁边,不需要使用电视柜或者其他可摆放物品的家具用来单独放置机顶盒,同时避免了机顶盒直接放置在地面或者电视上的情况,稳定性强,安全性高,同时盒体的设置对机顶盒起到保护作用,防止机顶盒意外撞坏并防止灰尘落在机顶盒上,造成清理不便,散热性好,安装便捷,将机顶盒与电视相连的线路集中收纳于盒体底部,一方面防止线路脱落,另一方面保持室内整洁,提高使用者舒适感与幸福感。


附图说明

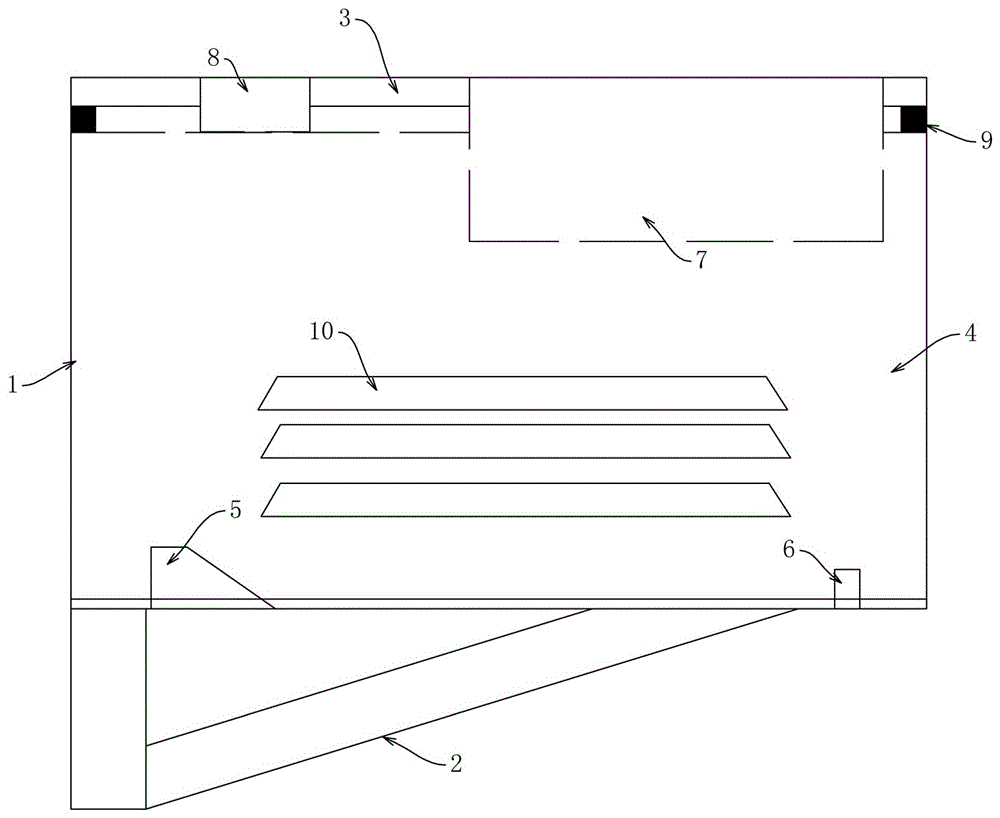

图1是本实用新型侧面结构示意图。

图2是本实用新型正面结构示意图。

图3是本实用新型俯视图。

图4是本实用新型收线夹结构示意图。


具体实施方式

以下结合说明书附图,对具体实施方式做进一步详细说明。


实施例一:由图1至图4给出,壁挂式电视机机顶盒固定装置,包括用于放置电视机机顶盒的收容盒1和连接收容盒与墙面并将收容盒固定于墙面的固定底座2,所述固定底座2与收容盒1通过螺丝固定连接,所述固定底座2呈直角三角形,所述固定底座2较长的直角边与收容盒1底面固定连接,所述固定底座2较短的直角边位于收容盒2背面所在平面上,所述固定底座2较短的直角边上设置供螺丝通过的孔,所述收容盒1包括盒盖3和盒体4,所述盒盖3与盒体4活动连接,所述盒体4上部边缘设置有多个挡块9,各所述挡块9均匀分布在盒体4上且与盒体4一体制成,所述盒盖3边缘呈倒“凸”字型,所述盒盖3经盒体4上各挡块的阻挡下边缘陷于盒体4内,上表面位于盒体4外部,直接扣在盒体4上,取放快捷,所述盒盖3上设置有供机顶盒上天线通过的通槽8。

在一实施例中,所述盒体4底面靠近收容盒1背面的一侧设置有垫块5,所述垫块5靠近盒体4背面的一侧向靠近盒体4正面的一侧高度呈坡度下降,所述盒体4底面靠近收容盒1正面的一侧设置有卡槽,所述卡槽内设置有挡板6,所述挡板6与卡槽之间胶黏,电视机机顶盒一端放置在垫块5上,另一端位于挡板靠近垫块5的一侧,在垫块的作用下,电视机机顶盒放置在收容盒1内时整体形成一个倾斜的弧度,便于机顶盒散热,挡板6起到固定作用,防止机顶盒滑动,机顶盒在各所述垫块5与挡板6的共同作用下更加稳定,所述盒盖3上设置有用于放置电视机遥控器的内陷空腔7,所述空腔7边缘设置有便于将遥控器从内陷空腔7中取出的槽口12,所述内陷空腔7上设置盖板,所述通槽8位于垫块5上方位置,所述通槽8上设置盖板在不使用机顶盒的情况下隔开收容盒1内部与外部的接触,放置灰尘落入收容盒内。

在一实施例中,所述收容盒1侧面设置有开合板10,各所述开合板10通过合页与收容盒1固定连接,合页常组成两折式,是连接物体两个部分并能使之活动的部件,开合板10包括开、合两种不同的状态,在合页的作用下分不同情况进行调节,所述开合板10所在位置的收容盒1上设置有网格板,所述网格板镶嵌在收容盒1上与收容盒1固定连接,所述网格板采用不锈钢丝编制而成,网格板位于开合板10以内。

在一实施例中,所述收容盒1远离墙体的一面设置有供使用者直接查看机顶盒状态的可视窗11,所述可视窗11镶嵌在收容盒1内,所述可视窗11采用透明亚克力板制成。

在一实施例中,所述盒体4底部设置有多个固定连接线路的收线夹13,各所述收线夹13呈两端长度不一的“U”形,各所述收线夹13较长的一条U形边端部与盒体4固定连接,各所述收线夹13较短的U形边为供线路通过并卡在首先加13内的开口端,所述收线夹13采用塑料制成。

本实用新型的技术效果是,将该壁挂式电视机机顶盒固定装置固定于壁挂式电视旁边,不需要使用电视柜或者其他可摆放物品的家具用来单独放置机顶盒,同时避免了机顶盒直接放置在地面或者电视上的情况,稳定性强,安全性高,同时盒体的设置对机顶盒起到保护作用,防止机顶盒意外撞坏并防止灰尘落在机顶盒上,造成清理不便,散热性好,安装便捷,将机顶盒与电视相连的线路集中收纳于盒体底部,一方面防止线路脱落,另一方面保持室内整洁,提高使用者舒适感与幸福感。

以上通过具体实施方式和实施例对本实用新型进行了详细的说明,但这些并非构成对本实用新型的限制。在不脱离本实用新型原理的情况下,本领域的技术人员还可做出许多变形和改进,这些也应视为本实用新型的保护范围。
