技术领域
本实用新型涉及塑料混合技术领域，具体为一种自动化的冰箱洗衣机塑料混合装置。
背景技术
所谓塑料，其实它是合成树脂中的一种，形状跟天然树脂中的松树脂相似，经过化学手段进行人工合成，而被称之为塑料，塑料是以单体为原料，通过加聚或缩聚反应聚合而成的高分子化合物，俗称塑料或树脂，可以自由改变成分及形体样式，由合成树脂及填料、增塑剂、稳定剂、润滑剂和色料等添加剂组成，在冰箱洗衣机行业中，对其外壳的制造需要使用到塑料，在对塑料原料混合时，上料一般由人工操作，费时费力。
实用新型内容
本实用新型的目的在于提供一种自动化的冰箱洗衣机塑料混合装置，具备混合效率高的优点，解决了在冰箱洗衣机行业中，对其外壳的制造需要使用到塑料，在对塑料原料混合时，上料一般由人工操作，费时费力的问题。
为实现上述目的，本实用新型提供如下技术方案：一种自动化的冰箱洗衣机塑料混合装置，包括平台和套管，所述平台顶部的左侧固定连接有支腿，所述支腿的顶部延伸至套管的内腔，所述支腿位于套管内腔的一端固定连接有弹簧，所述弹簧的顶部与套管内腔的顶部固定连接，所述套管的顶部固定连接有混合箱，所述混合箱的顶部固定安装有第一电机，所述第一电机的输出轴固定连接有搅拌叶，所述搅拌叶延伸至混合箱的内腔，所述搅拌叶位于混合箱内腔的一侧的底部固定连接有搅拌棒，所述平台顶部的右侧固定连接有支撑架，所述支撑架的顶部固定连接有输送箱，所述输送箱通过管道与混合箱连通，所述输送箱的左侧固定安装有第二电机，所述第二电机的输出轴固定连接有绞龙辊，所述绞龙辊远离第二电机输出轴的一侧延伸至输送箱的内腔，并通过轴承与输送箱的内壁活动连接。
优选的，所述套管内壁的两侧均开设有滑槽，所述滑槽的内腔滑动连接有滑块，所述滑块远离滑槽内腔的一侧与支腿固定连接。
优选的，所述混合箱的底部连通有出料管，所述出料管的底部螺纹连接有管盖。
优选的，所述第一电机的两侧均固定连接有支架，所述支架的底部与混合箱固定连接。
优选的，所述第二电机底部的左侧固定连接有托架，所述托架与混合箱固定连接，所述输送箱顶部的右侧连通有进料管。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过设置第一电机和搅拌叶，起到了对塑料混合的效果，通过设置输送箱、第二电机和绞龙辊，起到自动输送塑料原料进入混合箱内进行混合的效果，解决了在冰箱洗衣机行业中，对其外壳的制造需要使用到塑料，在对塑料原料混合时，上料一般由人工操作，费时费力的问题。
2、本实用新型通过设置套管、支腿和弹簧，起到了对混合箱减震的效果，通过设置滑槽和滑块，起到了对支腿平衡支撑的效果，通过设置支架和托架，分别起到了对第一电机和第二电机稳定支撑的效果，通过设置进料管，起到了方便进料的效果。
附图说明

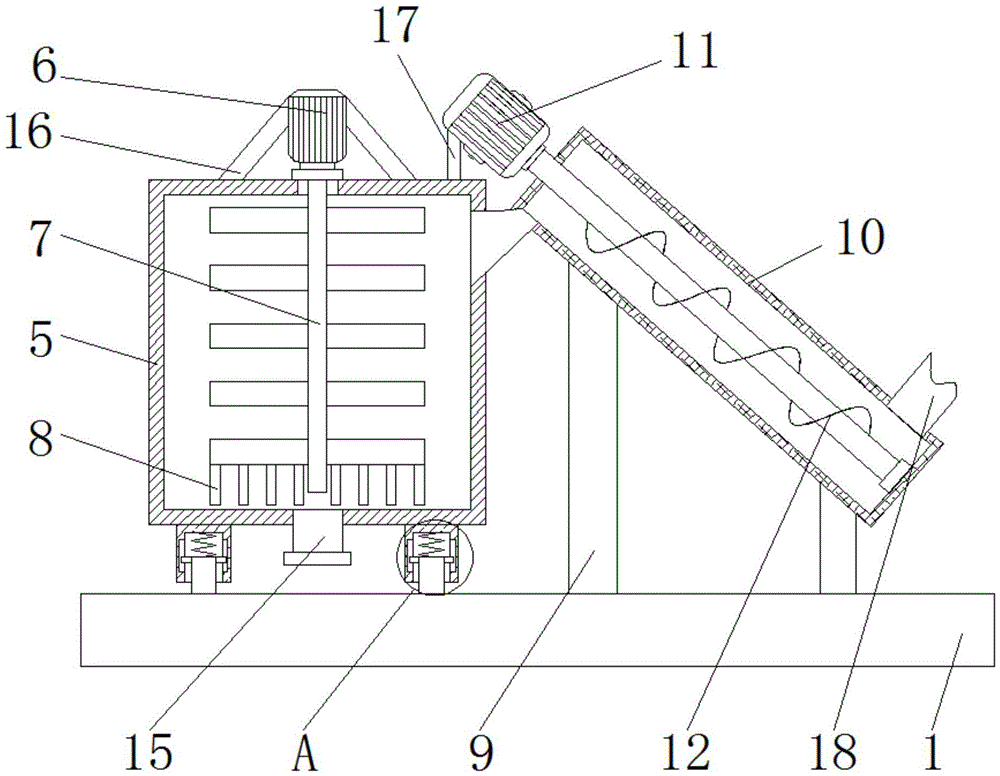

图1为本实用新型结构示意图；
图2为本实用新型图1中A的局部放大结构示意图。
图中：1平台、2套管、3支腿、4弹簧、5混合箱、6第一电机、7搅拌叶、8搅拌棒、9支撑架、10输送箱、11第二电机、12绞龙辊、13滑槽、14滑块、15出料管、16支架、17托架、18进料管。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-2，一种自动化的冰箱洗衣机塑料混合装置，包括平台1和套管2，平台1顶部的左侧固定连接有支腿3，支腿3的顶部延伸至套管2的内腔，套管2内壁的两侧均开设有滑槽13，滑槽13的内腔滑动连接有滑块14，滑块14远离滑槽13内腔的一侧与支腿3固定连接，通过设置滑槽13和滑块14，起到了对支腿3平衡支撑的效果，支腿3位于套管2内腔的一端固定连接有弹簧4，弹簧4的顶部与套管2内腔的顶部固定连接，套管2的顶部固定连接有混合箱5，通过设置套管2、支腿3和弹簧4，起到了对混合箱5减震的效果，混合箱5的底部连通有出料管15，出料管15的底部螺纹连接有管盖，混合箱5的顶部固定安装有第一电机6，第一电机6的两侧均固定连接有支架16，支架16的底部与混合箱5固定连接，通过设置支架16和托架17，分别起到了对第一电机6和第二电机11稳定支撑的效果，第一电机6的输出轴固定连接有搅拌叶7，搅拌叶7延伸至混合箱5的内腔，搅拌叶7位于混合箱5内腔的一侧的底部固定连接有搅拌棒8，平台1顶部的右侧固定连接有支撑架9，支撑架9的顶部固定连接有输送箱10，输送箱10通过管道与混合箱5连通，输送箱10的左侧固定安装有第二电机11，第二电机11底部的左侧固定连接有托架17，托架17与混合箱5固定连接，输送箱10顶部的右侧连通有进料管18，通过设置进料管18，起到了方便进料的效果，第二电机11的输出轴固定连接有绞龙辊12，绞龙辊12远离第二电机11输出轴的一侧延伸至输送箱10的内腔，并通过轴承与输送箱10的内壁活动连接，通过设置第一电机6和搅拌叶7，起到了对塑料混合的效果，通过设置输送箱10、第二电机11和绞龙辊12，起到自动输送塑料原料进入混合箱5内进行混合的效果，解决了在冰箱洗衣机行业中，对其外壳的制造需要使用到塑料，在对塑料原料混合时，上料一般由人工操作，费时费力的问题。
使用时，通过外设控制器启动第一电机6和第二电机11，原料通过进料管18进入输送箱10内，第二电机11的输出轴带动绞龙辊12旋转，绞龙辊12旋转的同时将塑料通过管道输送到混合箱5内，第一电机6的输出轴带动搅拌叶7和搅拌棒8旋转，从而对塑料进行混合，混合以后的塑料通过出料管15排出。
综上所述：该自动化的冰箱洗衣机塑料混合装置，通过平台1、套管2、支腿3、弹簧4、混合箱5、第一电机6、搅拌叶7、搅拌棒8、支撑架9、输送箱10、第二电机11和绞龙辊12的配合，解决了在冰箱洗衣机行业中，对其外壳的制造需要使用到塑料，在对塑料原料混合时，上料一般由人工操作，费时费力的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
