技术领域
本实用新型涉及电缆技术领域，具体为一种电缆夹具。
背景技术
电缆夹具由夹体、弹簧、销轴和开关销等组成，夹体的H型上下内侧各开有一个导向槽，夹体的一侧是两个并行的联接板，另一侧有一个联接板，在每个联接板上都开有相同孔径的圆孔。它的夹体采用了以钢板为骨架，表面溶注尼龙材料制成，现有的电缆夹具多用螺丝固定安装，安装和拆卸都很不便，而且在内部电缆漏电时，现有的电缆夹具无法给予提示，容易造成事故，实用性差。
实用新型内容
本实用新型的目的在于提供一种电缆夹具，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电缆夹具，包括顶盖和底座，所述顶盖的底部半圆型槽表面设置有橡胶圈，所述橡胶圈的表面设置有导电橡胶，所述导电橡胶的顶部设置有导线的一端，所述导线的另一端延伸出橡胶圈和顶盖，且设置有漏电提示灯，所述顶盖的底端沿左右方向对称设置有两个插块，两个所述插块的中部对称开设有两个凹槽一，所述底座的顶部半圆型槽表面设置有橡胶圈，所述橡胶圈的表面设置有导电橡胶，所述底座的顶部沿左右方向对称开设有凹槽二，两个凹槽二的底端均设置有弹簧一的一端，所述弹簧一的另一端设置有横板，所述凹槽二的中部内壁开设有横槽，左右所述横槽沿水平方向对称开设在底座的内腔里，所述横槽的内腔设置有扇块，所述扇块的底端中部分别设置有弹簧二和直杆的一端，所述弹簧二的另一端设置在底座的内壁上，所述直杆的另一端延伸出底座，且设置有拉块。
优选的，所述插块与下方的凹槽二相配合。
优选的，所述底座底部的左右两端均开设有螺孔。
优选的，所述凹槽一与扇块相配合。
优选的，所述横板位于扇块的下方。
与现有技术相比，本实用新型的有益效果是：该电缆夹具，在安装时，将顶盖上的插块，对应插入底座的凹槽二内，当扇块进入到凹槽一内，即可固定住夹具；拆卸时，左右同时拉动拉块，扇块被拉入横槽，插块被弹簧一弹起，即可取下顶盖，完成拆卸，安装和拆卸都方便；当电缆漏电时，漏电提示灯会亮起，提示使用者该电缆已漏电，保障了使用安全，实用性强。
附图说明

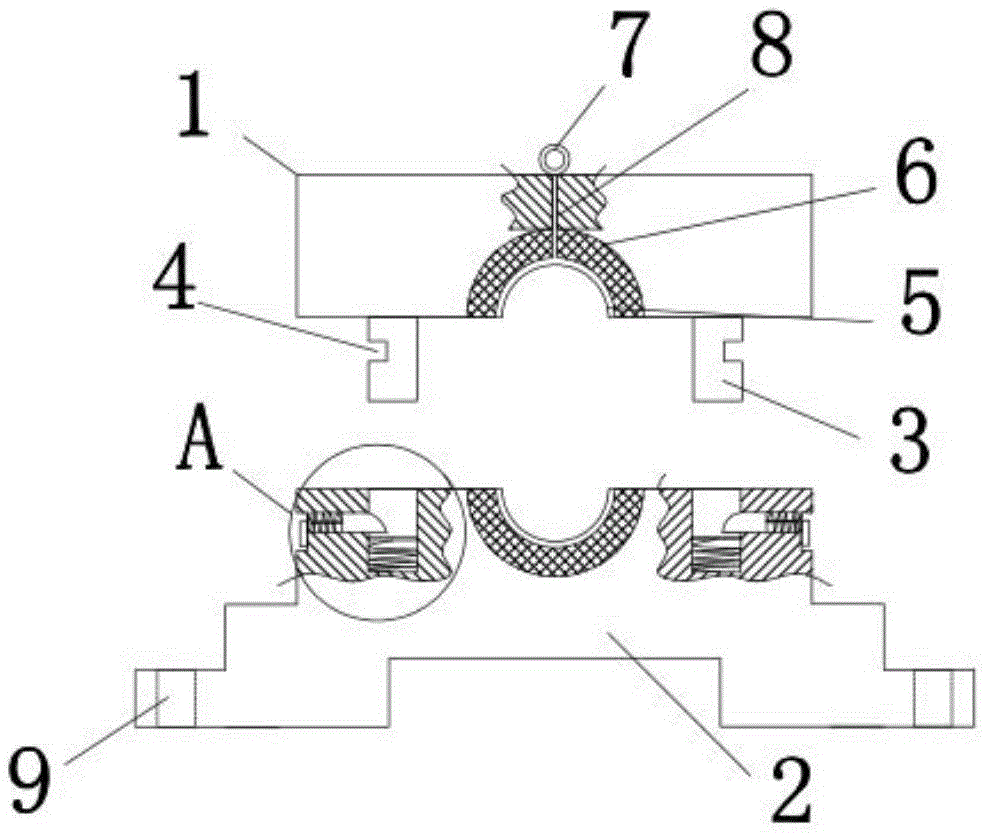

图1为本实用新型的局部剖视图；
图2为本实用新型的局部结构示意图；
图3为本实用新型的局部放大结构示意图。
图中：1、顶盖，2、底座，3、插块，4、凹槽一，5、导电橡胶，6、橡胶圈，7、漏电提示灯，8、导线，9、螺孔，10、凹槽二，11、弹簧一，12、横板，13、扇块，14、弹簧二，15、直杆，16、拉块，17、横槽。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种电缆夹具，包括顶盖1和底座2，顶盖1的底部半圆型槽表面设置有橡胶圈6，通过橡胶圈6，可以在电缆受热膨胀时给予保护，橡胶圈6的表面设置有导电橡胶5，导电橡胶5的顶部设置有导线8的一端，导线8的另一端延伸出橡胶圈6和顶盖1，且设置有漏电提示灯7，顶盖1的底端沿左右方向对称设置有两个插块3，两个插块3的中部对称开设有两个凹槽一4，底座2的顶部半圆型槽表面设置有橡胶圈6，橡胶圈6的表面设置有导电橡胶5，底座2的顶部沿左右方向对称开设有凹槽二10，两个凹槽二10的底端均设置有弹簧一11的一端，弹簧一11的另一端设置有横板12，凹槽二10的中部内壁开设有横槽17，左右横槽17沿水平方向对称开设在底座2的内腔里，横槽17的内腔设置有扇块13，扇块13的底端中部分别设置有弹簧二14和直杆15的一端，弹簧二14的另一端设置在底座2的内壁上，直杆15的另一端延伸出底座2，且设置有拉块16，通过拉块16，可以方便人们拆卸。
作为优选方案，更进一步的，插块3与下方的凹槽二10相配合，通过上述，可以更好的安装和拆卸夹具。
作为优选方案，更进一步的，底座2底部的左右两端均开设有螺孔9，通过上述，可以将夹具固定在墙上等位置。
作为优选方案，更进一步的，凹槽一4与扇块13相配合，通过上述，可以使顶盖1更好的固定在底座2上。
作为优选方案，更进一步的，横板12位于扇块13的下方，通过上述，可以防止扇块13缠住弹簧一11。
其详细连接手段，为本领域公知技术，下述主要介绍工作原理以及过程，具体工作如下。
在安装时，将顶盖1底端的两个插块3，对应的插入底座2顶端的两个凹槽二10内，插块3将扇块13挤压进横槽17，并挤压横板12向下移动，等到凹槽一4与扇块13呈水平时，扇块13在弹簧二14的作用下进入到凹槽一4内，即可卡住顶盖1；拆卸时，同时拉动左右俩个拉块16，拉块16拉着直杆15向外移动，直杆15拉着扇块13进入横槽17，插块3在弹簧一11的作用下，向上弹起，即可完成拆卸；当电缆漏电时，电流通过导电橡胶5和导线8进入漏电提示灯7，使漏电提示灯7亮起，即可知道该电缆已漏电，实用性强。
在本实用新型的描述中，需要理解的是，术语“同轴”、“底部”、“一端”、“顶部”、“中部”、“另一端”、“上”、“一侧”、“顶部”、“内”、“前部”、“中央”、“两端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作；同时除非另有明确的规定和限定，术语“设置”、“安装”、“连接”、“固定安装”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系，除非另有明确的限定，对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本实用新型中的具体含义。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
