技术领域
本实用新型涉太阳能热水器技术领域，具体为一种太阳能热水器自加水装置。
背景技术
太阳能热水器是利用太阳光将水温加热的装置，太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中的热水使用，太阳能热水器一般是在水箱内部的水用完后，通过人工进行加水，非常的不方便，且会在出现需要用水时而没有热水。
为此，提出一种太阳能热水器自加水装置。
实用新型内容
本实用新型的目的在于提供一种太阳能热水器自加水装置，随着水箱内部的水位下降，浮球会带动连杆向下移动，当水位较低时，浮球带动连杆下降一定位置时，连杆将会按压第一开关，第一开关将开启水泵，对水箱内部进行加水，随着水位的升高，浮球将会上升，当水位达到一定高度时，浮球带动连杆上升一定位置时将会触碰第二开关关闭水泵，从而达到自加水的效果，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种太阳能热水器自加水装置，包括水箱和安装盒，所述安装盒位于水箱一侧，所述安装盒通过螺栓固定安装在水箱上侧；
所述水箱一侧设置有进水管，所述进水管焊接在水箱一侧，所述进水管远离水箱一侧设置有水泵，所述进水管通过螺栓固定安装在水泵一侧，所述水箱远离进水管一端设置有出水管，所述出水管一端焊接在水箱一侧；
所述安装盒内部一侧设置有连杆，所述连杆一端与转轴旋转连接，所述转轴通过螺栓固定安装在安装盒内部远离水箱一侧，所述连杆一端伸入水箱内部，所述连杆伸入水箱内部段一端设置有浮球，所述浮球焊接在连杆上侧，所述安装盒内部位于连杆上侧位置设置有第二开关，所述第二开关通过螺栓固定安装在安装盒上侧，所述安装盒内部位于连杆底端位置设置有第一开关，所述第一开关底端四周通过螺栓固定安装在安装盒内部底端。
水箱用于储存水，进水管用于对水箱内部注水，水泵能够提供动力，向水箱内部注水，出水管能够排水，安装盒用于实现自动加水，随着水箱内部的水位下降，浮球会带动连杆向下移动，当水位较低时，浮球带动连杆下降一定位置时，连杆将会按压第一开关，第一开关将开启水泵，对水箱内部进行加水，随着水位的升高，浮球将会上升，当水位达到一定高度时，浮球带动连杆上升一定位置时将会触碰第二开关关闭水泵，从而达到自加水的效果。
所述水箱内部设置有隔温层，所述隔温层设置为真空板，隔温层镶嵌在水箱外壳内部。
隔温层所使用的真空板具有较好的格纹效果，能够有效地避免水箱内部的水温泄露。
所述浮球的浮力大于浮球重量、连杆重量和连杆与转轴之间阻力之和，所述连杆与浮球的重力大于连杆与转轴之间的摩擦力。
方便浮球和连杆根据水位的上升或者下降而上升或者下降。
所述安装盒内部设置有干燥盒，所述干燥盒内部填充有干燥剂，所述干燥盒通过螺栓固定安装在安装盒内部。
干燥盒内部的干燥剂能够对安装盒内部空气中的水分进行吸收，保持安装盒内部的干燥。
所述安装盒和水箱之间设置有防护层，所述防护层通过粘合胶固定粘贴在安装盒和水箱之间位置。
防护层用于将安装盒和水箱进行隔绝，同时防护套能够弯曲折叠，避免加水时，水流入安装盒内部，对安装盒内部的元件造成损坏。
所述第一开关和第二开关外侧设置有防水套，所述防水套通过粘合胶粘贴在安装盒内部。
防水套具有防水作用，能够避免水分进入第一开关和第二开关内部，影响第一开关和第二开关的灵敏度。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型，随着水箱内部的水位下降，浮球会带动连杆向下移动，当水位较低时，浮球带动连杆下降一定位置时，连杆将会按压第一开关，第一开关将开启水泵，对水箱内部进行加水，随着水位的升高，浮球将会上升，当水位达到一定高度时，浮球带动连杆上升一定位置时将会触碰第二开关关闭水泵，从而达到自加水的效果；
2、本实用新型，，防水套具有防水作用，能够避免水分进入第一开关和第二开关内部，影响第一开关和第二开关的灵敏度；
3、本实用新型，防护层用于将安装盒和水箱进行隔绝，同时防护套能够弯曲折叠，避免加水时，水流入安装盒内部，对安装盒内部的元件造成损坏。
附图说明

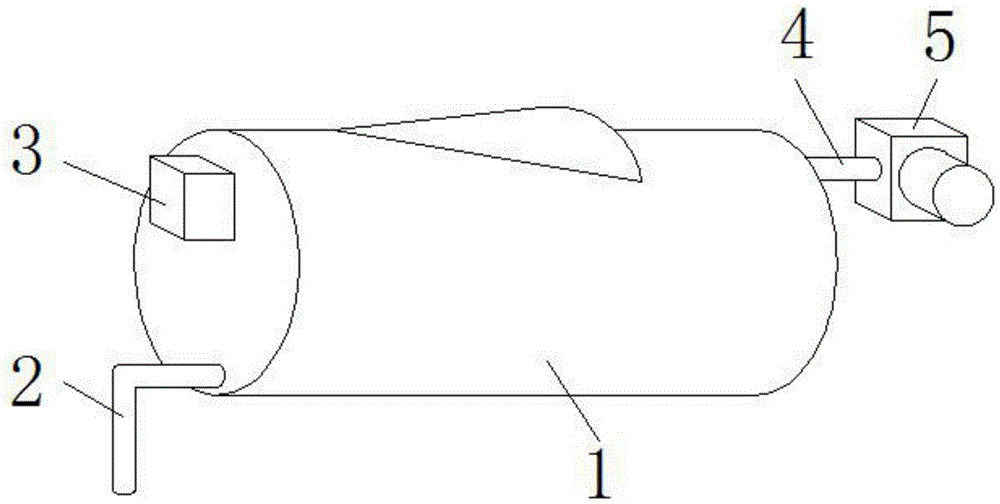

图1为本实用新型的结构示意图；
图2为本实用新型的侧视结构示意图；
图3为本实用新型的水箱的结构示意图；
图4为本实用新型的电路原理结构示意图。
图中：1、水箱；2、出水管；3、安装盒；4、进水管；5、水泵；6、连杆；7、浮球；8、第一开关；9、防水套；10、转轴；11、干燥盒；12、第二开关；13、防护层；14、隔温层。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种太阳能热水器自加水装置，如图1-3所示，包括水箱1和安装盒3，安装盒3位于水箱1一侧，安装盒3通过螺栓固定安装在水箱1上侧；
如图1和3所示，水箱1一侧设置有进水管4，进水管4焊接在水箱1一侧，进水管4远离水箱1一侧设置有水泵5，进水管4通过螺栓固定安装在水泵5一侧，水箱1远离进水管4一端设置有出水管2，出水管2一端焊接在水箱1一侧；
如图2所示，安装盒3内部一侧设置有连杆6，连杆6一端与转轴10旋转连接，转轴10通过螺栓固定安装在安装盒3内部远离水箱1一侧，连杆6一端伸入水箱1内部，连杆6伸入水箱1内部段一端设置有浮球7，浮球7焊接在连杆6上侧，安装盒3内部位于连杆6上侧位置设置有第二开关12，第二开关12通过螺栓固定安装在安装盒3上侧，安装盒3内部位于连杆6底端位置设置有第一开关8，第一开关8底端四周通过螺栓固定安装在安装盒3内部底端。
通过上述技术方案，水箱1用于储存水，进水管4用于对水箱1内部注水，水泵5能够提供动力，向水箱1内部注水，出水管2能够排水，安装盒3用于实现自动加水，随着水箱1内部的水位下降，浮球7会带动连杆6向下移动，当水位较低时，浮球7带动连杆6下降一定位置时，连杆6将会按压第一开关8，开关将开启水泵5，对水箱1内部进行加水，随着水位的升高，浮球7将会上升，当水位达到一定高度时，浮球7带动连杆6上升一定位置时将会触碰第二开关12关闭水泵5，从而达到自加水的效果。
具体的，如图3所示，水箱1内部设置有隔温层14，隔温层14设置为真空板，隔温层14镶嵌在水箱1外壳内部。
通过上述技术方案，隔温层14所使用的真空板具有较好的格纹效果，能够有效地避免水箱1内部的水温泄露。
具体的，如图2所示，浮球7的浮力大于浮球7重量、连杆6重量和连杆6与转轴10之间阻力之和，连杆6与浮球7的重力大于连杆6与转轴10之间的摩擦力。
通过上述技术方案，方便浮球7和连杆6根据水位的上升或者下降而上升或者下降。
具体的，如图2所示，安装盒3内部设置有干燥盒11，干燥盒11内部填充有干燥剂，干燥盒11通过螺栓固定安装在安装盒3内部。
通过上述技术方案，干燥盒11内部的干燥剂能够对安装盒3内部空气中的水分进行吸收，保持安装盒3内部的干燥。
具体的，如图2所示，安装盒3和水箱1之间设置有防护层13，防护层13通过粘合胶固定粘贴在安装盒3和水箱1之间位置。
通过上述技术方案，防护层13用于将安装盒3和水箱1进行隔绝，同时防护层13能够弯曲折叠，避免加水时，水流入安装盒3内部，对安装盒3内部的元件造成损坏。
具体的，如图2所示，第一开关8和第二开关12外侧设置有防水套9，防水套9通过粘合胶粘贴在安装盒3内部。
通过上述技术方案，防水套9具有防水作用，能够避免水分进入第一开关8和第二开关12内部，影响第一开关8和第二开关12的灵敏度。
工作原理：水箱1用于储存水，进水管4用于对水箱1内部注水，水泵5能够提供动力，向水箱1内部注水，出水管2能够排水，安装盒3用于实现自动加水，随着水箱1内部的水位下降，浮球7会带动连杆6沿着转轴10向下移动，当水位较低时，浮球7带动连杆6下降一定位置时，连杆6将会按压第一开关8，开关将开启水泵5，对水箱1内部进行加水，随着水位的升高，浮球7将会上升，当水位达到一定高度时，浮球7带动连杆6上升一定位置时将会触碰第二开关12关闭水泵5，从而达到自加水的效果。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
