技术领域
本实用新型涉及建筑领域，具体是涉及一种用于玻璃温室的新型玻璃安装结构。
背景技术
玻璃温室，其侧面和顶部都是玻璃，在对接侧玻璃和顶玻璃的时候，需要借助外部支架进行固定，用支架将侧玻璃和顶玻璃分别夹持住固定，这样的对接方式，导致工作效率低，安装后不够美观。
实用新型内容
本实用新型要解决的技术问题是克服现有技术玻璃对接效率低、安装后不够美观的缺陷，提供一种用于玻璃温室的新型玻璃安装结构。
为解决上述技术问题，本实用新型提供以下技术方案：一种用于玻璃温室的新型玻璃安装结构，包括侧玻璃和顶玻璃，所述侧玻璃的第一玻璃边框上侧面与顶玻璃的第二玻璃边框下沿契合固定，所述第一玻璃边框的上侧面左侧向上延伸出第一延伸板，所述第一延伸板的上侧面向右上方斜向延伸出第二延伸板，所述第二延伸板的右侧向下垂直延伸出凸条，所述第二玻璃边框的下沿一体延伸出第三延伸板，所述第三延伸板的端部向下一体延伸出第四延伸板，所述第三延伸板的上侧面开设与凸条契合的槽道，所述第二延伸板与第三延伸板契合固定，所述第一延伸板与第四延伸板契合固定，所述第三延伸板的下侧面固定连接斜杆，所述斜杆的端部固定连接限位板，所述限位板抵在第一玻璃边框与第四延伸板的对接处。
进一步的，所述第一玻璃边框的边侧外固定安装第一固定板，所述第一固定板的顶部斜向延伸形成斜固定板，所述斜固定板的右侧与第二延伸板的右侧齐平。
进一步的，所述第二玻璃边框的边侧外固定安装第二固定板，所述第二固定板与斜固定板对接接触。
进一步的，所述斜杆为间隔设置，所述斜杆、限位板与第四延伸板围成三角空间。
本实用新型与现有技术相比具有的有益效果是：一种用于玻璃温室的新型玻璃安装结构，结构合理，使用方便，改进玻璃边框的对合处结构，使得侧玻璃与顶玻璃的对接处无需安装横向的支架，边框之间滑动契合固定，提高了安装效率，安装后，稳定性也很高，同时预留支撑柱安装点，高效便捷、美观。
附图说明

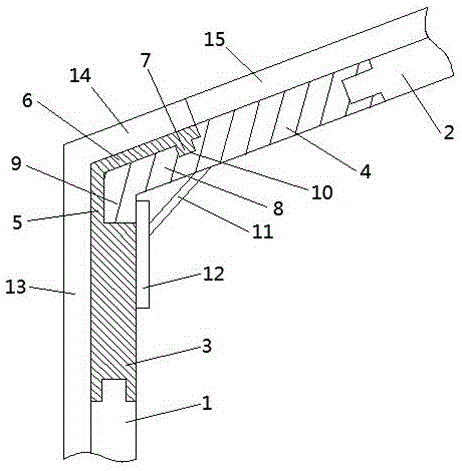

图1为本实用新型一种用于玻璃温室的新型玻璃安装结构安装侧视结构示意图；
图2为本实用新型一种用于玻璃温室的新型玻璃安装结构在对接安装时第一固定板与钢板连接结构示意图；
图3为本实用新型一种用于玻璃温室的新型玻璃安装结构在对接安装时第二固定板与钢板连接结构示意图。
图中标号为：1-侧玻璃；2-顶玻璃；3-第一玻璃边框；4-第二玻璃边框；5-第一延伸板；6-第二延伸板；7-凸条；8-第三延伸板；9-第四延伸板；10-槽道；11-斜杆；12-限位板；13-第一固定板；14-斜固定板；15-第二固定板；16-钢板。
具体实施方式
为了使本实用新型的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本实用新型进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本实用新型，并不用于限定本实用新型。
参照图1至图3可知：一种用于玻璃温室的新型玻璃安装结构，包括侧玻璃1和顶玻璃2，所述侧玻璃1的第一玻璃边框3上侧面与顶玻璃2的第二玻璃边框4下沿契合固定，侧玻璃1与第一玻璃边框3固定连接，顶玻璃2与第二玻璃边框4固定连接，所述第一玻璃边框3的上侧面左侧向上延伸出第一延伸板5，所述第一延伸板5的上侧面向右上方斜向延伸出第二延伸板6，所述第二延伸板6的右侧向下垂直延伸出凸条7，所述第二玻璃边框4的下沿一体延伸出第三延伸板8，所述第三延伸板8的端部向下一体延伸出第四延伸板9，所述第三延伸板8的上侧面开设与凸条7契合的槽道10，所述第二延伸板6与第三延伸板8契合固定，所述第一延伸板5与第四延伸板9契合固定，所述第三延伸板8的下侧面固定连接斜杆11，所述斜杆11的端部固定连接限位板12，所述限位板12抵在第一玻璃边框3与第四延伸板9的对接处。
所述第一玻璃边框3的边侧外固定安装第一固定板13，所述第一固定板13的顶部斜向延伸形成斜固定板14，所述斜固定板14的右侧与第二延伸板6的右侧齐平，便于安装支撑柱，更加稳固。
所述第二玻璃边框4的边侧外固定安装第二固定板15，所述第二固定板15与斜固定板14对接接触，便于安装支撑柱，美观易排水。
所述斜杆11为间隔设置，所述斜杆11、限位板12与第四延伸板9围成三角空间，三角形具有稳定性，安装后更加稳固。
本实用新型的原理及优点：使用的时候，先将侧玻璃1固定好，然后安装顶玻璃2，顶玻璃2安装的时候，第二玻璃边框4从第一玻璃边框3处滑动进去安装，将第三延伸板8、第四延伸板9和槽道10分别契合对准第一延伸板5、第二延伸板6、凸条7安装，安装完毕，限位板12抵在侧玻璃1与第四延伸板9的对接处，而斜杆11、限位板12与第四延伸板9围成三角空间，三角形具有稳定性，可以很好的支撑住第一玻璃边框3，整个玻璃房由多组侧玻璃1和顶玻璃2组成，相邻的侧玻璃1和顶玻璃2之间通过螺栓和钢板16连接在一起，螺栓将钢板16与第一固定板13和第二固定板15固定连接，从而将相邻的侧玻璃1和顶玻璃2固定连接起来，固定好之后，在钢板16上固定支撑柱，支撑柱固定在地面上，安装时在缝隙处加装防水密封条，涂抹密封胶。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内所作的任何修改、等同替换和改进等，均应包含在本实用新型的保护范围之内。
