技术领域
本实用新型涉及计算机配件领域，尤其涉及一种计算机用USB延长线组件。
背景技术
现在，随着电子行业日新月异的发展，数据线已经成为了我们生活中不可或缺的部分；当前大部分电子设备均通过数据线及USB接口与计算机相连，在某些场合中，数据线的长度不够，就需要用到USB延长线；USB延长线特使得外接电子设备不用直接在计算机的主机上来回的插拔，这样既保护了USB设备的接口，也方便了使用。
现有的USB延长线一般包括线体及分别设在线体两端的USB插头及USB插座，使用时USB插头与计算机主机上的USB接口相连，USB插座即作为USB接口的延长部分，线体带128编屏蔽层，可以达到较好的屏蔽和传输效果；然而，由于线体的长度固定，使用时，如果线体的长度过短则无法满足使用需要，如果线体长度过长则容易与其他数据线互相缠绕，显得杂乱。
因此，就需要一种计算机用USB延长线组件，能够方便调节线体的使用长度，满足使用需求。
实用新型内容
本实用新型的目的在于提供一种计算机用USB延长线组件，能够方便调节线体的使用长度，满足使用需求。
为实现上述目的，本实用新型提供如下技术方案：一种计算机用USB延长线组件，包括线体及分别设在线体两端的USB插头及USB插座，还包括一储线盒，所述储线盒内转动安装有两平行的转轴，每一所述转轴上同轴固定套设有绕线柱，所述储线盒内位于每一绕线柱的左右两端均设有涡卷弹簧，所述涡卷弹簧的内端固定连接于对应的转轴、外端固定连接于储线盒；所述储线盒的前后两侧均设有线槽，所述线体从线槽伸入储线盒内并依次缠绕在两绕线柱上；所述线体上位于USB插头与一侧线槽之间的部分及位于USB插座与另一侧线槽之间的部分均设有线夹。
优选地，所述储线盒的底部设有吸盘。
优选地，所述线槽呈矩形并平行于转轴设置，且所述线槽的长度为绕线柱的长度的2/3-7/8。
优选地，所述线夹包括一内设空腔的夹体，所述夹体的前后两侧对称设有两与空腔连通的过线孔，所述夹体顶部设有一与空腔连通的限位孔，限位柱滑动设于限位孔并可将从两过线孔穿过的线体压紧在空腔中。
优选地，所述限位柱的底部固定有圆形的压线盘，所述压线盘的直径大于限位孔的直径，所述压线盘与夹体顶部内壁之间设有弹性复位件，在所述弹性复位件的作用下压线盘将从两过线孔穿过的线体压紧在空腔中。
优选地，所述弹性复位件为压簧结构。
优选地，所述空腔底部设有与压线盘对应的盛线盘，所述压线盘和盛线盘均采用柔性材料制成。
优选地，所述限位柱的顶部设有环形拉柄。
优选地，所述线体位于两绕线柱之间的部分长度为1m-2m。
与现有技术相比，本实用新型的有益效果是：
本实用新型的计算机用USB延长线组件，通过绕线柱、涡卷弹簧及线夹的配合，能够方便调节线体的使用长度，满足使用需求；具体而言，线体靠近USB插头的部分及USB插座的部分缠绕在两绕线柱上，两绕线柱之间的线体部分即为可自由拉长的长度部分；当需要延长线体的使用长度时，可视情况从USB插头处或者USB插座处施力使线体沿远离储线盒的方向拉出，由于两绕线柱之间存在较长的线体，两绕线柱可在较长范围内沿相应的转轴独立旋转，旋转的转轴带动涡卷弹簧压缩并储能；达到所需的使用长度后，将线夹移动至线槽外，线夹的限位作用可防止涡卷弹簧复位，线体不会被拉回储线盒内；当需要缩短线体的使用长度时，将线夹移动至适当位置，使得涡卷弹簧复位，线体的多余部分即被拉回储线盒内。
附图说明

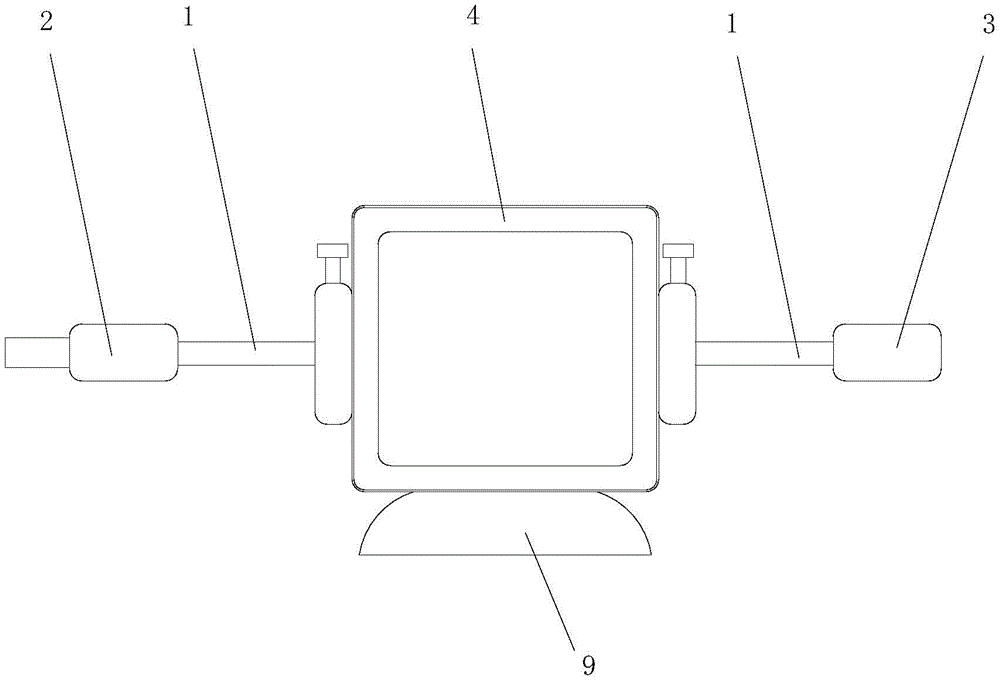

图1为本实用新型的主视图；
图2为本实用新型的线体与绕线柱的连接图；
图3为本实用新型的储线盒的立体图；
图4为本实用新型的线夹的剖视立体图。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4所示，本实施例提供一种计算机用USB延长线组件，包括线体1及分别设在线体1两端的USB插头2及USB插座3，还包括一储线盒4，所述储线盒4内转动安装有两平行的转轴5，每一所述转轴5上同轴固定套设有绕线柱6，所述储线盒4内位于每一绕线柱6的左右两端均设有涡卷弹簧7，所述涡卷弹簧7的内端固定连接于对应的转轴5、外端固定连接于储线盒4；所述储线盒4的前后两侧均设有线槽8，所述线体1从线槽8伸入储线盒4内并依次缠绕在两绕线柱6上；所述线体1上位于USB插头2与一侧线槽8之间的部分及位于USB插座3与另一侧线槽8之间的部分均设有线夹。线体1、USB插头2、USB插座3、涡卷弹簧7的结构及原理均为现有技术，在此不再赘述。
本实施例的组件中，通过绕线柱6、涡卷弹簧7及线夹的配合，能够方便调节线体1的使用长度，满足使用需求；具体而言，线体1靠近USB插头2的部分及USB插座3的部分缠绕在两绕线柱6上，两绕线柱6之间的线体1部分即为可自由拉长的长度部分(这一部分应具有较长的长度，否则两绕线柱6会因发生同步旋转而无法调节线体1的使用长度，例如线体1位于两绕线柱6之间的部分长度可为1m-2m)；当需要延长线体1的使用长度时，可视情况从USB插头2处或者USB插座3处施力使线体1沿远离储线盒4的方向拉出，由于两绕线柱6之间存在较长的线体1，两绕线柱6可在较长范围内沿相应的转轴5独立旋转，旋转的转轴5带动涡卷弹簧7压缩并储能；达到所需的使用长度后，将线夹移动至线槽8外，线夹的限位作用可防止涡卷弹簧7复位，线体1不会被拉回储线盒4内；当需要缩短线体1的使用长度时，将线夹移动至适当位置，使得涡卷弹簧7复位，线体1的多余部分即被拉回储线盒4内
本实施例中，所述储线盒4的底部设有吸盘9；吸盘9为真空式结构，利用内外大气压力的差别吸附在物体上，通过真空度来维持两物体附着不分离，使用时可将储线盒4吸附在桌面或者其他平面上，以防止其不当移动。
本实施例中，所述线槽8呈矩形并平行于转轴5设置，且所述线槽8的长度为绕线柱6的长度的2/3-7/8，方便线体1卷绕；线槽8的宽度略大于线体1的外径，以便于线体1穿出及穿入。
本实施例中，所述线夹包括一内设空腔11的夹体10，所述夹体10的前后两侧对称设有两与空腔11连通的过线孔12，所述夹体10顶部设有一与空腔11连通的限位孔13，限位柱14滑动设于限位孔13并可将从两过线孔12穿过的线体1压紧在空腔11中；通过调节限位柱14的位置即可压紧或放松线体1；所述限位柱14的底部固定有圆形的压线盘15，所述压线盘15的直径大于限位孔13的直径，所述压线盘15与夹体10顶部内壁之间设有弹性复位件16，在所述弹性复位件16的作用下压线盘15将从两过线孔12穿过的线体1压紧在空腔11中；所述弹性复位件16例如可为压簧结构，在不对限位柱14施加作用力的情况下，弹性复位件16使得压线盘15压紧线体1；若对限位柱14施加朝上的拉力，则压线盘15脱离线体1，线体1可自由移动；所述空腔11底部设有与压线盘15对应的盛线盘16，所述压线盘15和盛线盘16均采用柔性材料制成，例如采用橡胶材料，以增加其与线体1之间的摩擦力；此外，为便于限位柱14的控制，所述限位柱14的顶部设有环形拉柄18。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
