技术领域
本实用新型涉及食品机械技术领域，更具体地说，本实用涉及一种蔬菜榨汁机。
背景技术
榨汁机是一种可以将果蔬快速榨成果蔬汁的机器，小型可家用。它早在1930年由诺蔓·沃克博士发明。在此基础上，后来由设计师们改进出不同款式及不同原理的榨汁机。
专利申请公布号CN207477341U的实用新型专利公开了一种新型蔬菜榨汁机，当榨汁仓完成后，榨汁仓中内壁附着有大量蔬菜残渣，此时只需将薄膜框取出清洗既可，免去了普通榨汁仓难以清洗的问题；在倒取蔬菜汁的同时，会有残渣跟随蔬菜汁同时流出，此时有过滤网将残渣阻挡于榨汁仓内，如此既可得到口感纯正的蔬菜汁。
但是其在实际使用时，仍旧存在较多缺点，如虽然可以将薄膜框取出清洗，但是榨汁仓内腔底部还是不容易清洗，且虽然搅拌装置可以拆卸下来清洗，但是搅拌装置设置在榨汁仓内腔底部，在取出时，需要伸手进入榨汁仓内进行拆卸，清理起来较为繁琐。
实用新型内容
为了克服现有技术的上述缺陷，本实用新型的实施例提供一种蔬菜榨汁机，通过设置有调节板，移动盘可以在两组调节板之间通过螺纹连接而上下移动，而移动盘的一端可以带动电机和转动轴上下移动，在清洗时，可以直接将移动盘从调节板内取出，而储料罐也可以从底座上轻易取出，从而可以简化了清理的步骤，提高了清理效率，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种蔬菜榨汁机，包括底座，所述底座顶部设置有放置槽，所述放置槽内部设置有储料罐，所述放置槽两侧均设置有弧形护板，两组所述弧形护板一侧均设置有调节板，两组所述调节板之间设置有移动盘，所述移动盘顶部设置有放置块，所述放置块内部设置有电机，所述电机的输出端设置有转动轴，所述转动轴底端贯穿移动盘内壁并延伸至储料罐内部，所述转动轴周侧面均匀设置有若干搅拌叶，所述储料罐内腔底部设置有安置块，所述安置块顶部设置有安置槽，所述储料罐一侧设置有出料口，所述出料口内部设置有过滤网，所述移动盘底部设置有密封圈，所述调节板顶部设置有加固装置，所述加固装置包括加固块，所述加固块底部设置有凹槽，所述凹槽内壁两侧均设置有摩擦垫，所述加固块一侧设置有L形板，所述放置块顶部设置有把手。
在一个优选地实施方式中，所述转动轴底部通过轴承活动连接有转动环，所述转动轴底部设置有半圆形块，所述放置槽内腔底部设置有缓冲垫，所述缓冲垫由橡胶材料制成。
在一个优选地实施方式中，所述调节板与底座之间设置有加强杆，所述储料罐远离出料口的一侧设置有拉手。
在一个优选地实施方式中，所述调节板一侧设置有内螺纹，所述移动盘外侧设置有外螺纹，所述移动盘与调节板螺纹连接。
在一个优选地实施方式中，所述凹槽与调节板相配合，所述摩擦垫和密封圈均由橡胶材料制成。
在一个优选地实施方式中，所述底座底部设置有若干支撑座，所述支撑座数量设置为四个。
本实用新型的技术效果和优点：
1、通过设置有调节板，移动盘可以在两组调节板之间通过螺纹连接而上下移动，而移动盘的一端可以带动电机和转动轴上下移动，在清洗时，可以直接将移动盘从调节板内取出，转动轴和搅拌叶暴露在外界，可以轻易对搅拌叶和转动轴进行清理，而储料罐也可以从底座上轻易取出，从而可以简化了清理的步骤，提高了清理效率，通过设置有加固装置，加固块可以通过底部的凹槽与调节板相配合，而L形板可以对移动盘进行加固，从而提高电机在工作时的稳定性，而储料罐两侧均设置有弧形护板，可以对储料罐进行防护，防止储料罐在搅拌过程中产生振动，造成位移；
2、通过设置有转动环和半圆形块，有利于减少转动轴与安置槽之间的摩擦力，而安置块也可以对转动轴进行固定，防止转动轴在转动时产生位移，提高了设备在运行时的稳定性。
附图说明

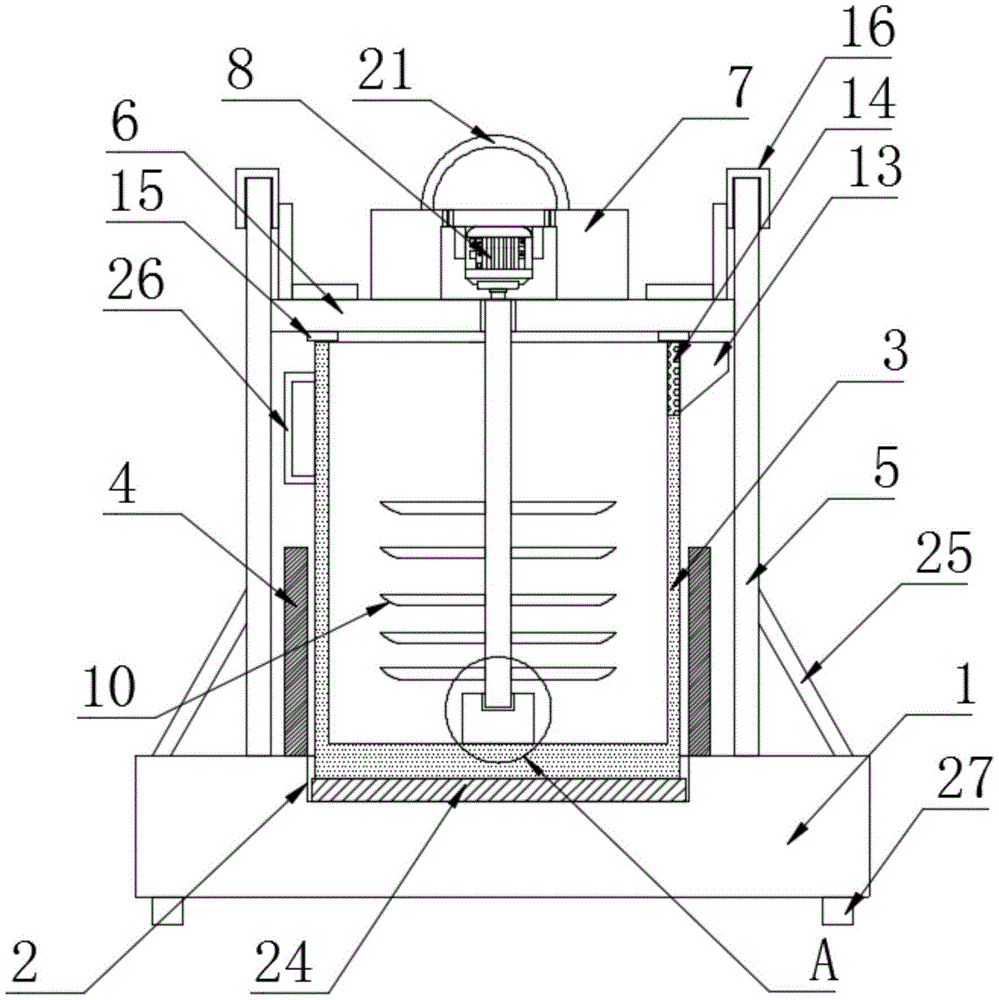

图1为本实用新型的整体结构示意图。
图2为本实用新型的图1中A处局部结构示意图。
图3为本实用新型的加固装置结构示意图。
图4为本实用新型的底座示意图。
附图标记为：1底座、2放置槽、3储料罐、4弧形护板、5调节板、6移动盘、7放置块、8电机、9转动轴、10搅拌叶、11安置块、12安置槽、13出料口、14过滤网、15密封圈、16加固装置、17加固块、18凹槽、19摩擦垫、20L形板、21把手、22转动环、23半圆形块、24缓冲垫、25加强杆、26拉手、27支撑座。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型提供了如图1-4所示的一种蔬菜榨汁机，包括底座1，所述底座1顶部设置有放置槽2，所述放置槽2内部设置有储料罐3，所述放置槽2两侧均设置有弧形护板4，两组所述弧形护板4一侧均设置有调节板5，两组所述调节板5之间设置有移动盘6，所述移动盘6顶部设置有放置块7，所述放置块7内部设置有电机8，所述电机8的输出端设置有转动轴9，所述转动轴9底端贯穿移动盘6内壁并延伸至储料罐3内部，所述转动轴9周侧面均匀设置有若干搅拌叶10，所述储料罐3内腔底部设置有安置块11，所述安置块11顶部设置有安置槽12，所述储料罐3一侧设置有出料口13，所述出料口13内部设置有过滤网14，所述移动盘6底部设置有密封圈15，所述调节板5顶部设置有加固装置16，所述加固装置16包括加固块17，所述加固块17底部设置有凹槽18，所述凹槽18内壁两侧均设置有摩擦垫19，所述加固块17一侧设置有L形板20，所述放置块7顶部设置有把手21，把手21可以用于转动放置块7。
进一步的，所述转动轴9底部通过轴承活动连接有转动环22，所述转动轴9底部设置有半圆形块23，所述放置槽2内腔底部设置有缓冲垫24，所述缓冲垫24由橡胶材料制成，可以对储料罐3进行减震。
进一步的，所述调节板5与底座1之间设置有加强杆25，所述储料罐3远离出料口13的一侧设置有拉手26，拉手26用于提起储料罐3。
进一步的，所述调节板5一侧设置有内螺纹，所述移动盘6外侧设置有外螺纹，所述移动盘6与调节板5螺纹连接，移动盘6可以在两组调节板5之间的上下移动。
进一步的，所述凹槽18与调节板5相配合，所述摩擦垫19和密封圈15均由橡胶材料制成，密封圈15可以提高储料罐3与移动盘6之间的密封性。
进一步的，所述底座1底部设置有若干支撑座27，所述支撑座27数量设置为四个，支撑座27可以保证底座1底部的空气流通正常。
本实用新型工作原理：
参照说明书附图1-4，在使用时，由于调节板5与移动盘6之间螺纹连接，转动移动盘6，可以使移动盘6在两组调节板5之间上下移动，先转动移动盘6使移动盘6上升，当移动盘6与储料罐3之间分开，再将需要进行榨汁的蔬果放入储料罐3内，再控制移动盘6向下移动，使移动盘6与储料罐3相接触，而移动盘6的一端可以带动电机8和转动轴9上下移动，打开电机8，可以带动转动轴9和搅拌叶10转动，在清洗时，可以直接将移动盘6从调节板5内取出，转动轴9和搅拌叶10暴露在外界，可以轻易对搅拌叶10和转动轴9进行清理，而储料罐3也可以从底座1上轻易取出，从而可以简化了清理的步骤，提高了清理效率，通过设置有加固装置16，加固块17可以通过底部的凹槽18与调节板5相配合，而L形板20可以对移动盘6进行加固，从而提高电机8在工作时的稳定性，而储料罐3两侧均设置有弧形护板4，可以对储料罐3进行防护，防止储料罐3在搅拌过程中产生振动，造成位移；
参照说明书附图2，转动轴9底部设置有转动环22和半圆形块23，有利于减少转动轴9与安置槽12之间的摩擦力，而转动轴9底部放置到安置块11顶部的安置槽12内也可以对转动轴9进行固定，防止转动轴9在转动时产生位移，提高了设备在运行时的稳定性。
最后应说明的几点是：首先，在本申请的描述中，需要说明的是，除非另有规定和限定，术语“安装”、“相连”、“连接”应做广义理解，可以是机械连接或电连接，也可以是两个元件内部的连通，可以是直接相连，“上”、“下”、“左”、“右”等仅用于表示相对位置关系，当被描述对象的绝对位置改变，则相对位置关系可能发生改变；
其次：本实用新型公开实施例附图中，只涉及到与本公开实施例涉及到的结构，其他结构可参考通常设计，在不冲突情况下，本实用新型同一实施例及不同实施例可以相互组合；
最后：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
