技术领域
本实用新型涉及园林设备技术领域，具体为一种便于移动的园林用人字梯。
背景技术
园林工作人员需要定期修剪和打理植物的枝叶，以保障植物的美观和健康生长，在修剪打理较高的植物时，园林工作人员需要使用到人字梯，由于需要修剪打理的植物不止一株，园林工作人员更换植物修剪时需要人为搬运人字梯，这给园林工作人员带来了巨大的工作量，并且费时费力，降低了工作效率。
目前的可移动的人字梯如申请号为201120347250.4的专利公开了一种园林可移动梯子，由万向带刹脚轮、扶手、座椅、人字形梯子、安全带、靠背构成，其特征在于万向带刹脚轮安装在人字形梯子底端，座椅安装在人字形梯子顶端，座椅一侧有靠背，靠背的对面安装有扶手，靠背两侧连接有安全带。该园林可移动梯子虽然实现了移动和固定，但是在移动和固定切换时需要操作四个万向带刹脚轮，当其中任何一个万向带刹脚轮未刹车或解刹车，该园林可移动梯子均不固定或不可移动，操作起来依然十分麻烦。
实用新型内容
本实用新型的目的在于提供一种便于移动的园林用人字梯，达到了便捷移动和固定的效果。
为实现上述目的，本实用新型提供如下技术方案：一种便于移动的园林用人字梯，包括人字梯主体和移动机构，所述人字梯主体的下端内侧与移动机构的外侧连接；
所述人字梯主体由连接顶板、转轴、梯架、踏杆和固定杆组成，所述连接顶板的数量为两块，且所述连接顶板之间通过转轴转动连接，两块所述连接顶板的下方两侧均固定安装有斜向的梯架，所述梯架之间固定安装有多个踏杆，两个所述连接顶板下方的梯架之间设置有固定杆；
所述移动机构由导向轮、第一转轴、第一齿轮、链条、第二齿轮、第二转轴、棘轮、止动爪和滑动锁定机构组成，所述梯架的底部转动连接有第一转轴，所述第一转轴的两侧均固定连接有导向轮，所述导向轮内侧的转轴上固定连接有第一齿轮，所述第一齿轮的上方设置有第二齿轮，且所述第一齿轮通过链条带动第二齿轮转动，所述第二齿轮的中部固定连接有第二转轴，所述第二转轴远离第二齿轮的一端转动连接在梯架的内侧，所述梯架与第二齿轮之间的第二转轴上固定连接有棘轮，所述棘轮上方的梯架设置有滑动锁定机构，所述滑动锁定机构上转动连接有止动爪，所述止动爪的下端与棘轮上方的齿卡合。
优选的，所述连接顶板上固定安装有置物盒。
优选的，所述固定杆为伸缩杆，且所述固定杆的两端与两侧的梯架转动连接，所述固定杆上具有锁定长度的按钮。
优选的，所述移动机构中除了导向轮和第一转轴，其它结构的数量为两个，且固定安装在连接顶板两侧的梯架的一侧。
优选的，所述移动机构的外部设置有外壳。
优选的，所述滑动锁定机构沿棘轮的径向滑动，并且与梯架的侧面保持平行。
优选的，所述导向轮的转动方向与棘轮转动方向一致，且所述止动爪卡合棘轮时，所述导向轮只可向内移动。
与现有技术相比，本实用新型的有益效果是：
该便于移动的园林用人字梯，下方转动连接有导向轮，使得人字梯便于移动，导向轮中部的第一转轴通过第一齿轮、链条、第二齿轮和第二转轴可带动棘轮转动，棘轮上方设置有止动爪，当需要固定人字梯时，可以将固定杆伸长固定，再通过滑动锁定机构将止动爪下移卡住棘轮，此时由于棘轮的单向转动状态，四个导向轮均只能向内侧转动，而固定杆限制了梯架向内侧移动，则此时的导向轮无法转动，人字梯固定。在需要移动人字梯时，只需将止动爪上移，棘轮恢复自由转动的状态，则人字梯可以移动。当需要收拢人字体时，只需将固定杆缩短即可。该人字梯无论是移动、固定，还是收拢都较为方便，降低了园林工作人员的劳动强度，提高了他们的工作效率。此外，人字梯上方还设置有置物盒，用于收纳一些修剪打理植物时所需的工具，方便了园林工作人员使用。
附图说明

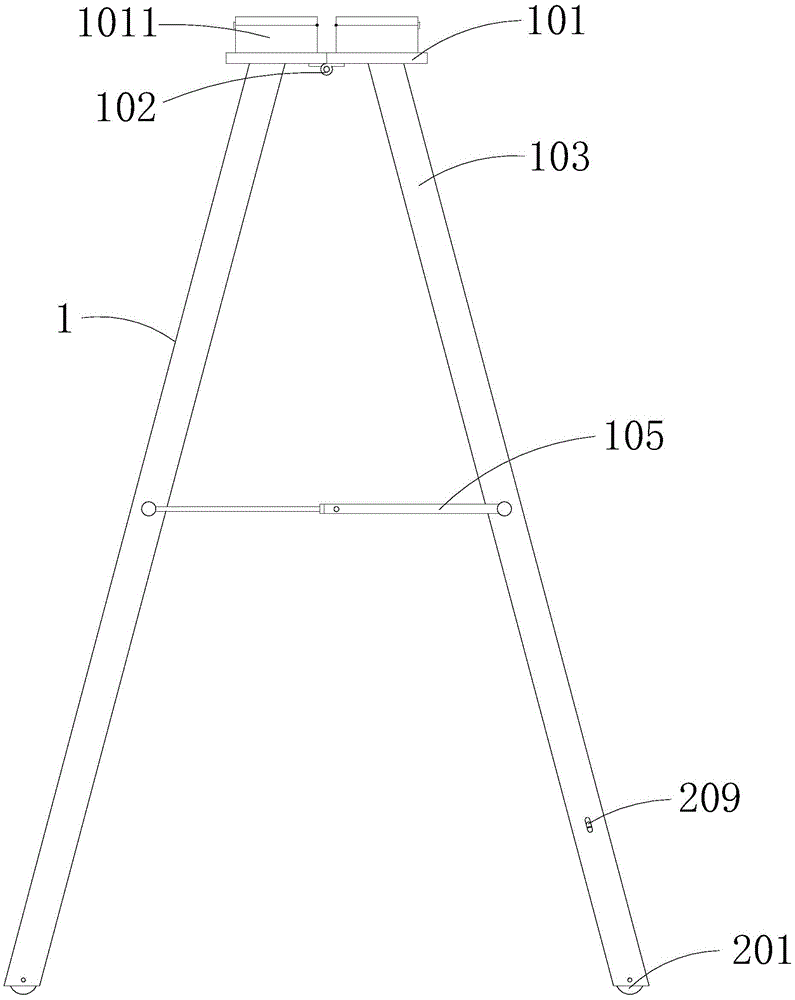

图1为本实用新型侧面结构示意图；
图2为本实用新型移动机构结构示意图；
图3为本实用新型正面部分结构示意图。
图中：1人字梯主体、101连接顶板、1011置物盒、102转轴、103梯架、104踏杆、105固定杆、2移动机构、201导向轮、202第一转轴、203第一齿轮、204链条、205第二齿轮、206第二转轴、207棘轮、208止动爪、209滑动锁定机构。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，本实用新型提供一种技术方案：一种便于移动的园林用人字梯，包括人字梯主体1和移动机构2，人字梯主体1的下端内侧与移动机构2的外侧连接。
人字梯主体1由连接顶板101、转轴102、梯架103、踏杆104和固定杆105组成，连接顶板101的数量为两块，且连接顶板101之间通过转轴102转动连接，连接顶板101上固定安装有置物盒1011，用于收纳一些修剪打理植物时所需的工具，方便了园林工作人员使用，两块连接顶板101的下方两侧均固定安装有斜向的梯架103，梯架103之间固定安装有多个踏杆104，两个连接顶板101下方的梯架103之间设置有固定杆105，固定杆105为伸缩杆，且固定杆105的两端与两侧的梯架103转动连接，固定杆105上具有锁定长度的按钮，固定杆105可防止梯架103向内侧移动，对人字梯的固定起重要作用。
移动机构2由导向轮201、第一转轴202、第一齿轮203、链条204、第二齿轮205、第二转轴206、棘轮207、止动爪208和滑动锁定机构209组成，移动机构2中除了导向轮201和第一转轴202，其它结构的数量为两个，且固定安装在连接顶板101两侧的梯架103的一侧，梯架103的底部转动连接有第一转轴202，第一转轴202的两侧均固定连接有导向轮201，导向轮201内侧的转轴上固定连接有第一齿轮203，第一齿轮203的上方设置有第二齿轮205，且第一齿轮203通过链条204带动第二齿轮205转动，第二齿轮205的中部固定连接有第二转轴206，第二转轴206远离第二齿轮205的一端转动连接在梯架103的内侧，梯架103与第二齿轮205之间的第二转轴206上固定连接有棘轮207，棘轮207上方的梯架103设置有滑动锁定机构209，滑动锁定机构209沿棘轮207的径向滑动，并且与梯架103的侧面保持平行，滑动锁定机构209的滑动锁定按钮位于梯架103外侧，滑动锁定机构209上转动连接有止动爪208，且转动连接处设置有弹簧，使得止动爪208可快速恢复状态，与棘轮207进行卡合，止动爪208的下端与棘轮207上方的齿卡合，导向轮201的转动方向与棘轮207转动方向一致，且止动爪208卡合棘轮207时，导向轮201只可向内移动，移动机构2的外部设置有外壳，可保护内部结构不收损坏。当需要固定人字梯时，可以将固定杆105伸长固定，再通过滑动锁定机构209将止动爪208下移卡住棘轮207，此时由于棘轮207的单向转动状态，四个导向轮201均只能向内侧转动，而固定杆105限制了梯架103向内侧移动，则此时的导向轮201无法转动，人字梯固定。在需要移动人字梯时，只需将止动爪208上移，棘轮207恢复自由转动的状态，则人字梯可以移动。当需要收拢人字体时，只需将固定杆105缩短即可。该人字梯无论是移动、固定，还是收拢都较为方便，降低了园林工作人员的劳动强度，提高了他们的工作效率。
该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
使用时，当需要固定人字梯时，可以将固定杆105伸长固定，再通过滑动锁定机构209将止动爪208下移卡住棘轮207，此时由于棘轮207的单向转动状态，四个导向轮201均只能向内侧转动，而固定杆105限制了梯架103向内侧移动，则此时的导向轮201无法转动，人字梯固定。在需要移动人字梯时，只需将止动爪208上移，棘轮207恢复自由转动的状态，则人字梯可以移动。当需要收拢人字体时，只需将固定杆105缩短即可。置物盒1011用于收纳一些修剪打理植物时所需的工具，方便了园林工作人员的修剪打理工作。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
