技术领域
本实用新型涉及纺织面料技术领域，具体为一种便于熨烫的纺织面料加工装置。
背景技术
纺织面料，按织造方法分，有纬编针织面料和经编针织面料两类，纬编针织面料常以低弹涤纶丝或异型涤纶丝、锦纶丝、棉纱、毛纱等为原料，采用平针组织，变化平针组织，罗纹平针组织，双罗纹平针组织、提花组织，毛圈组织等，在各种纬编机上编织而成，纺织面料在加工过程需要进行熨烫处理，常见的熨烫纺织面料加工装置不便于熨烫，通过熨烫装置对面料进行熨烫时，面料会出现不平整和褶皱的现象，而且在熨烫过程中面料会出现轻微晃动的现象，从而导致熨烫的效果降低，大大降低了熨烫装置的实用性，使得熨烫后的面料质量下降，给使用者带来极大的不便。
实用新型内容
本实用新型的目的在于提供一种便于熨烫的纺织面料加工装置，具备便于熨烫的优点，解决了常见的熨烫纺织面料加工装置不便于熨烫的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于熨烫的纺织面料加工装置，包括底板，所述底板底部的四角处均固定连接有支撑板，所述底板背面的中点处固定连接有固定板，所述固定板正面的顶部固定连接有安装板，所述安装板顶部的中点处固定连接有气缸，所述气缸的底端贯穿安装板且延伸至其下方固定连接有稳固板，所述稳固板底部的中点处固定连接有熨烫主体，所述稳固板的底部且位于熨烫主体的左右两侧均固定连接有压平装置，所述底板顶部的中点处固定连接有与熨烫主体相适配的固定台，所述底板的顶部且位于固定台的左右两侧均固定连接有与固定台相适配的滑轮；
所述压平装置包括固定壳，所述固定壳的顶部与稳固板的底部固定连接，所述固定壳内壁左右两侧的顶部通过滑杆固定连接，所述滑杆表面的左右两侧均滑动连接有滑块，所述滑杆的表面且对应滑块的位置套接有连接弹簧，所述滑块靠近连接弹簧的一侧通过连接弹簧与固定壳的内壁固定连接，所述滑块正面的底部固定连接有第一转轴，所述第一转轴的表面活动连接有连接杆，所述连接杆的正面且远离第一转轴的一侧活动连接有第二转轴，所述第二转轴的后端贯穿连接杆且延伸至其背面固定连接有固定块，两个固定块的底部通过连接板固定连接，所述固定壳内壁的左右两侧且对应连接板的位置均开设有滑槽，所述连接板的左右两侧均固定连接有移动块，所述移动块滑动连接在滑槽的内壁上，所述连接板底部的左右两侧均固定连接有竖板，两个竖板的底部贯穿固定壳且延伸至其外部通过平板固定连接。
优选的，所述固定板正面的底部固定连接有加强筋，所述加强筋远离固定板的一侧与底板的顶部固定连接。
优选的，所述安装板底部的左右两侧均固定连接有限位块，所述限位块的底部与稳固板的顶部相互接触。
优选的，所述气缸左右两侧的底部均固定连接有支撑架，所述支撑架远离气缸的一侧与稳固板的顶部固定连接。
优选的，所述固定壳内壁底部的中点处固定连接有伸缩杆，所述伸缩杆的顶端与连接板的底部固定连接。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过固定壳、滑杆、滑块、连接弹簧、第一转轴、连接杆、第二转轴、固定块、连接板、滑槽、移动块、竖板和平板的相互配合，实现了便于熨烫的效果，解决了常见的熨烫纺织面料加工装置不便于熨烫的问题，避免面料在熨烫过程中出现不平整和褶皱的现象发生，提高了面料熨烫时的稳固性，避免熨烫时面料发生轻微的晃动，提高了面料熨烫后的效果和质量，大大提高了熨烫装置的实用性，给使用者带来极大的便利。
2、本实用新型通过设置加强筋，提高了固定板和底板之间的稳固性，通过设置限位块，避免安装板和稳固板之间发生碰撞，起到了限位作用，通过设置支撑架，提高了气缸和稳固板之间的稳固性，通过设置伸缩杆，提高了连接板运动时的稳固性。
附图说明

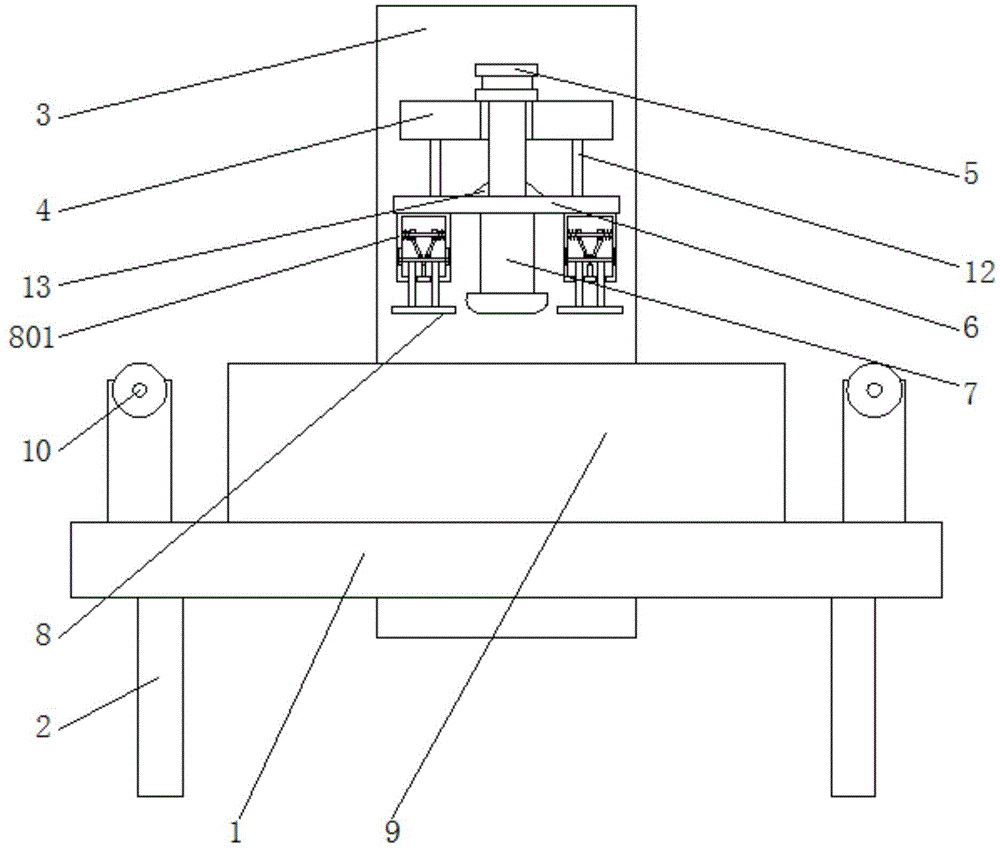

图1为本实用新型正视图的结构剖面图；
图2为本实用新型压平装置正视图的结构剖面图；
图3为本实用新型左视图的结构示意图。
图中：1底板、2支撑板、3固定板、4安装板、5气缸、6稳固板、7熨烫主体、8压平装置、801固定壳、802滑杆、803滑块、804连接弹簧、805第一转轴、806连接杆、807第二转轴、808固定块、809连接板、810滑槽、811移动块、812竖板、813平板、9固定台、10滑轮、11加强筋、12限位块、13支撑架、14伸缩杆。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1或图3，一种便于熨烫的纺织面料加工装置，包括底板1，底板1底部的四角处均固定连接有支撑板2，通过设置支撑板2，起到了支撑底板1的作用，底板1背面的中点处固定连接有固定板3，固定板3正面的底部固定连接有加强筋11，加强筋11远离固定板3的一侧与底板1的顶部固定连接，通过设置加强筋11，提高了固定板3和底板1之间的稳固性，固定板3正面的顶部固定连接有安装板4，安装板4顶部的中点处固定连接有气缸5，气缸5的底端贯穿安装板4且延伸至其下方固定连接有稳固板6，气缸5左右两侧的底部均固定连接有支撑架13，支撑架13远离气缸5的一侧与稳固板6的顶部固定连接，通过设置支撑架13，提高了气缸5和稳固板6之间的稳固性，安装板4底部的左右两侧均固定连接有限位块12，限位块12的底部与稳固板6的顶部相互接触，通过设置限位块12，避免安装板4和稳固板6之间发生碰撞，起到了限位作用，稳固板6底部的中点处固定连接有熨烫主体7，稳固板6的底部且位于熨烫主体7的左右两侧均固定连接有压平装置8，底板1顶部的中点处固定连接有与熨烫主体7相适配的固定台9，通过设置固定台9，使得熨烫主体7对面料可以进行熨烫处理，底板1的顶部且位于固定台9的左右两侧均固定连接有与固定台9相适配的滑轮10，通过设置滑轮10，起到了对面料导向的作用。
请参阅图1-3，压平装置8包括固定壳801，固定壳801的顶部与稳固板6的底部固定连接，固定壳801内壁左右两侧的顶部通过滑杆802固定连接，滑杆802表面的左右两侧均滑动连接有滑块803，滑杆802的表面且对应滑块803的位置套接有连接弹簧804，滑块803靠近连接弹簧804的一侧通过连接弹簧804与固定壳801的内壁固定连接，滑块803正面的底部固定连接有第一转轴805，第一转轴805的表面活动连接有连接杆806，连接杆806的正面且远离第一转轴805的一侧活动连接有第二转轴807，第二转轴807的后端贯穿连接杆806且延伸至其背面固定连接有固定块808，两个固定块808的底部通过连接板809固定连接，固定壳801内壁的左右两侧且对应连接板809的位置均开设有滑槽810，连接板809的左右两侧均固定连接有移动块811，移动块811滑动连接在滑槽810的内壁上，通过设置滑槽810和移动块811，提高了连接板809运动时的稳固性，固定壳801内壁底部的中点处固定连接有伸缩杆14，伸缩杆14的顶端与连接板809的底部固定连接，通过设置伸缩杆14，提高了连接板809运动时的稳固性，连接板809底部的左右两侧均固定连接有竖板812，两个竖板812的底部贯穿固定壳801且延伸至其外部通过平板813固定连接，平板813的底面较为光滑，对面料进行按压时不会对面料造成损伤，通过设置连接弹簧804，当面料给平板813一个向上的力时，使得两个滑块803相互远离挤压连接弹簧804运动，连接弹簧804通过恢复弹力，可以使得滑块803和平板813恢复初始状态，通过固定壳801、滑杆802、滑块803、连接弹簧804、第一转轴805、连接杆806、第二转轴807、固定块808、连接板809、滑槽810、移动块811、竖板812和平板813的相互配合，实现了便于熨烫的效果，解决了常见的熨烫纺织面料加工装置不便于熨烫的问题，避免面料在熨烫过程中出现不平整和褶皱的现象发生，提高了面料熨烫时的稳固性，避免熨烫时面料发生轻微的晃动，提高了面料熨烫后的效果和质量，大大提高了熨烫装置的实用性，给使用者带来极大的便利。
使用时，通过外接收放装置对纺织面料进行传送，使得纺织面料从左侧的滑轮10上通过，然后面料从固定台9和右侧的滑轮10通过，需要熨烫时，让面料停止运动，启动气缸5，气缸5通过稳固板6带动熨烫主体7向下运动，稳固板6带动固定壳801向下运动，从而使得熨烫主体7对面料进行熨烫，平板813对面料进行压平，当面料出现不平整给平板813一个向上的力时，平板813通过竖板812带动连接板809向上运动，连接板809带动移动块811在滑槽810内运动，连接板809带动固定块808向上运动，因第二转轴807和第一转轴805与连接杆806活动连接，所以当固定块808向上运动时，通过第二转轴807、连接杆806和第一转轴805使得两个滑块803相互远离运动，滑块803在滑杆802上挤压连接弹簧804运动，实现了对面料进行压平的作用。
综上所述：该便于熨烫的纺织面料加工装置，通过固定壳801、滑杆802、滑块803、连接弹簧804、第一转轴805、连接杆806、第二转轴807、固定块808、连接板809、滑槽810、移动块811、竖板812和平板813的相互配合，解决了常见的熨烫纺织面料加工装置不便于熨烫的问题。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
