技术领域
本实用新型涉及建筑施工技术领域，具体为一种便于调节的半自动装修用粉刷装置。
背景技术
随着建筑施工行业的不断发展，各式各样的建筑器械逐渐被研发出来，而建筑领域中墙面的粉刷是很重要的一项工作，其对整体建筑的内部装饰起到了很重要的展示效果，但是现有的装修用粉刷装置还存在一定的缺陷，就比如：
1、现有的装修用粉刷装置大多为人工手持使用，使用者长时间负重使用会比较费时费力，且使用效率不够高，给使用者的操作带来了不便；
2、现有的装修用粉刷装置大多高度比较固定，使用者在对位置较高的墙面进行粉刷时比较麻烦，其高度无法让使用者便捷的进行调节，存在一定的使用缺陷。
针对上述问题，急需在原有粉刷装置结构的基础上进行创新设计。
发明内容
本实用新型的目的在于提供一种便于调节的半自动装修用粉刷装置，以解决上述背景技术中提出的大多为人工手持使用，使用者长时间负重使用比较费时费力，且使用效率不够高，大多高度比较固定，使用者在对位置较高的墙面进行粉刷时比较麻烦，其高度无法让使用者便捷的进行调节的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于调节的半自动装修用粉刷装置，包括底座、驱动电机和粉刷块，所述底座的上端面固定连接有支撑套杆，且支撑套杆的内部安装有第一活动杆，并且第一活动杆的外表面固定连接有固定齿块，所述驱动电机安装在支撑套杆的后端内表面，且驱动电机的输出端外表面固定连接有转动块，并且转动块的外表面安装有传送带，所述驱动电机的输出端外侧固定连接有第一传动齿轮，且第一传动齿轮与支撑套杆的内表面相连接，所述第一活动杆的内表面上端设置有连接轴，且连接轴的外表面固定连接有扭力弹簧，并且扭力弹簧的外侧连接有第二传动齿轮，所述连接轴的外表面设置有拉绳，所述第一活动杆的内部安装有第二活动杆，且第二活动杆的外表面固定连接有导向齿条，并且导向齿条与第二传动齿轮相连接，所述粉刷块安装在第二活动杆的上端，所述支撑套杆的上端外表面转动连接有把手，且把手与拉绳相连接。
优选的，所述支撑套杆与第一活动杆为嵌套连接，且支撑套杆的上端与第一活动杆的上端外侧为卡合连接，并且支撑套杆与把手为转动连接。
优选的，所述第一活动杆与固定齿块为一体化结构，且第一活动杆与第二活动杆构成可滑动结构。
优选的，所述第一传动齿轮为扇形状结构，且第一传动齿轮关于固定齿块的中心点对称设置有2个，并且2个第一传动齿轮的朝向相同，同时第一传动齿轮与固定齿块为啮合连接。
优选的，所述连接轴与拉绳为转动连接，且连接轴通过拉绳与把手构成可转动结构。
优选的，所述第二传动齿轮通过导向齿条与第二活动杆构成啮合连接，且第二传动齿轮通过扭力弹簧与连接轴构成弹性结构。
与现有技术相比，本实用新型的有益效果是：该便于调节的半自动装修用粉刷装置，通过2组不断进行圆周转动的扇形传动齿轮，与其啮合的第一活动杆将会带动上端的粉刷块实现自动粉刷墙壁的效果，且使用者可通过把手转动拉绳，通过第二传动齿轮带动第二活动杆进行上下位置的调节，进而有效的根据需要对不同高度的墙面进行粉刷工作；
1.设置有不断进行往复运动的第一活动杆，随着驱动电机带动2组同向第一传动齿轮不断进行圆周转动，其将会稳定的带动与其啮合的固定齿块进行往复运动，进而带动固定齿块外侧的第一活动杆沿着支撑套杆的内部进行上下位置的改变，从而有效的通过粉刷块实现自动粉刷墙壁的效果，省事省力且更加高效；
2.设置有可调节的第二活动杆，使用者只需转动把手来收卷与其连接的拉绳，即可通过拉绳带动连接轴外侧的第二传动齿轮进行旋转，进而使得与其啮合的第二活动杆同步进行上下位置的改变，让使用者可根据需要对不同高度位置的墙面进行粉刷工作，充分的提高了该装置的适用范围。
附图说明

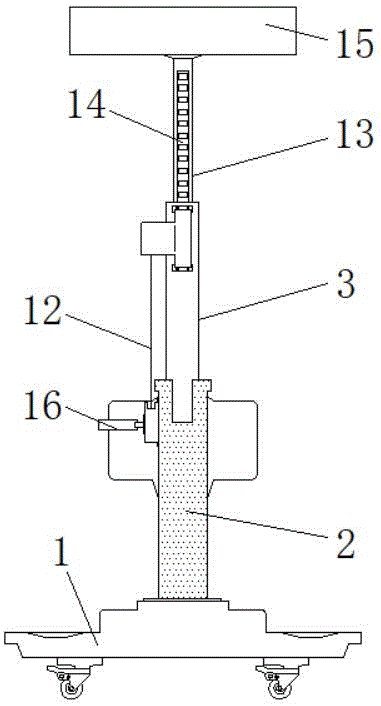

图1为本实用新型正视结构示意图；
图2为本实用新型支撑套杆侧剖视结构示意图；
图3为本实用新型传送带正剖视结构示意图；
图4为本实用新型第一活动杆侧剖视结构示意图；
图5为本实用新型连接轴正剖视结构示意图；
图6为本实用新型后视结构示意图。
图中：1、底座；2、支撑套杆；3、第一活动杆；4、固定齿块；5、驱动电机；6、转动块；7、传送带；8、第一传动齿轮；9、连接轴；10、扭力弹簧；11、第二传动齿轮；12、拉绳；13、第二活动杆；14、导向齿条；15、粉刷块；16、把手。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-6，本实用新型提供一种技术方案：一种便于调节的半自动装修用粉刷装置，包括底座1、支撑套杆2、第一活动杆3、固定齿块4、驱动电机5、转动块6、传送带7、第一传动齿轮8、连接轴9、扭力弹簧10、第二传动齿轮11、拉绳12、第二活动杆13、导向齿条14、粉刷块15和把手16，底座1的上端面固定连接有支撑套杆2，且支撑套杆2的内部安装有第一活动杆3，并且第一活动杆3的外表面固定连接有固定齿块4，支撑套杆2与第一活动杆3为嵌套连接，且支撑套杆2的上端与第一活动杆3的上端外侧为卡合连接，并且支撑套杆2与把手16为转动连接，通过嵌套连接的支撑套杆2与第一活动杆3，让其可随着驱动电机5的带动稳定的进行上下位置的改变；
第一活动杆3与固定齿块4为一体化结构，且第一活动杆3与第二活动杆13构成可滑动结构，让使用者可根据需要通过把手16收卷拉绳12，来调节第一活动杆3内部第二活动杆13的高度位置，进而对不同高度的墙面进行粉刷工作；
驱动电机5安装在支撑套杆2的后端内表面，且驱动电机5的输出端外表面固定连接有转动块6，并且转动块6的外表面安装有传送带7，驱动电机5的输出端外侧固定连接有第一传动齿轮8，且第一传动齿轮8与支撑套杆2的内表面相连接，第一传动齿轮8为扇形状结构，且第一传动齿轮8关于固定齿块4的中心点对称设置有2个，并且2个第一传动齿轮8的朝向相同，同时第一传动齿轮8与固定齿块4为啮合连接，通过2组不断进行圆周转动的同向第一传动齿轮8，其将会稳定的带动与其啮合的固定齿块4进行往复运动，进而带动固定齿块4外侧的第一活动杆3进行上下位置的改变；
第一活动杆3的内表面上端设置有连接轴9，且连接轴9的外表面固定连接有扭力弹簧10，并且扭力弹簧10的外侧连接有第二传动齿轮11，连接轴9的外表面设置有拉绳12，第一活动杆3的内部安装有第二活动杆13，且第二活动杆13的外表面固定连接有导向齿条14，并且导向齿条14与第二传动齿轮11相连接，连接轴9与拉绳12为转动连接，且连接轴9通过拉绳12与把手16构成可转动结构，第二传动齿轮11通过导向齿条14与第二活动杆13构成啮合连接，且第二传动齿轮11通过扭力弹簧10与连接轴9构成弹性结构，该设置让使用者只需转动把手16来收卷与其连接的拉绳12，即可通过拉绳12带动连接轴9外侧的第二传动齿轮11进行旋转，进而使得与其啮合的第二活动杆13同步进行位置改变；
粉刷块15安装在第二活动杆13的上端，支撑套杆2的上端外表面转动连接有把手16，且把手16与拉绳12相连接。
工作原理：在使用该便于调节的半自动装修用粉刷装置时，根据图1-3，首先将该装置放置在需要进行粉刷工作的墙面位置，接着向粉刷块15上倾倒粉刷料，然后该装置接通电源，此时支撑套杆2后端的驱动电机5将会带动与其连接的转动块6进行圆周转动，而转动块6将会通过传送带7带动另一个转动块6沿着支撑套杆2的内部同步进行转动，随着2组转动块6的不断旋转，其外侧相连接的2组扇形第一传动齿轮8也将会沿着支撑套杆2的内部进行圆周转动，当左侧的第一传动齿轮8转动至与固定齿块4啮合接触时，其将会带动固定齿块4与其外侧固定的第一活动杆3沿着支撑套杆2的内部向上位移，进而带动该装置上端的粉刷块15同步向上位移，待右侧的第一传动齿轮8转动至与固定齿块4啮合时，其将会带动固定齿块4向下活动，如此往复运动，第一活动杆3将会带动该装置上端的粉刷块15不断对墙面进行来回均匀的粉刷工作，而使用者可用一只脚踩底座1的上端，通过该装置下端的万向轮推动底座1进行左右位置的移动，进而对不同水平位置的墙面进行粉刷工作即可；
根据图1和图4-6，每当第一活动杆3随着固定齿块4的推动移动至支撑套杆2的上端时，使用者即可手持把手16沿着支撑套杆2的外侧进行转动，此时把手16将会通过其外侧的拉绳12带动第一活动杆3上端内部的连接轴9进行旋转，这时连接轴9将会收卷扭力弹簧10并带动其外侧的第二传动齿轮11沿着第一活动杆3的上端内部同步进行旋转，随着第二传动齿轮11的转动，此时与其啮合的导向齿条14将会带动第二活动杆13沿着第一活动杆3的内部向上移动，进而让使用者对不同高度的墙面进行粉刷工作，而使用者松开对把手16的施力后，连接轴9将会在扭力弹簧10的复位力下带动第二活动杆13沿着第一活动杆3进行复位，增加了整体的实用性。
本说明书中未作详细描述的内容属于本领域专业技术人员公知的现有技术。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
