技术领域
本实用新型涉及超前支护技术领域，特别涉及一种结构稳定的超前支护装置。
背景技术
超前支护是保证隧道工程开挖工作面稳定而采取的超前于掌子面开挖的辅助措施的一种，常用的超前支护支架多为两架一组的结构，整个支架由多组分体架够成，但是现有的支护支架结构比较复杂，成本较高，占用空间大，当在狭小空间内，操作起来比较麻烦，移动不方便，影响效率，而小型的超前支护装置结构简单，整体较为不稳定，容易出错，工作的危险系数较高。
实用新型内容
本实用新型的主要目的在于提供一种结构稳定的超前支护装置，可以有效解决背景技术中支护支架结构比较复杂，成本较高，占用空间大，当在狭小空间内，操作起来比较麻烦，移动不方便，影响效率，而小型的超前支护装置结构简单，整体较为不稳定，容易出错，工作的危险系数较高的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种结构稳定的超前支护装置，包括承重板，所述承重板的顶端设有橡胶层，所述承重板的底端设有活动箱，所述活动箱的下方设有通过支撑机构一相连接的固定板，所述活动箱的两侧对称设有固定块，所述固定块与所述固定板通过支撑机构二相连接，所述固定板的底端设有齿板，所述齿板的下方设有通过伸缩机构相连接的底座。
优选的，所述支撑机构一包括设置于所述固定板顶端的固定柱，所述活动箱的底端设有通孔一，所述固定柱贯穿所述通孔一，且所述固定柱的顶端与位于活动箱内的限位块一相连接，所述活动箱的内壁设有与所述限位块一两端相适配的滑槽一，所述活动箱与所述固定板之间的所述固定柱外部套设有压缩弹簧一。
优选的，所述支撑机构二包括设置于所述固定块一侧的活动杆，且所述活动杆的一端与所述固定块通过转轴一相连接，所述活动杆的另一端设有通过转轴二相连接的连接块，所述连接块的底端设有滑块，所述固定板上设有与所述滑块相匹配的滑槽二，所述滑槽二远离所述固定块的一侧内壁与所述滑块之间设有压缩弹簧二。
优选的，所述伸缩机构包括设置于所述底座顶端的伸缩箱，所述伸缩箱的顶端设有通孔二，所述齿板贯穿所述通孔二，且所述齿板的底端设有位于所述伸缩箱内的限位块二，所述伸缩箱的内壁设有与所述限位块二两端相适配的滑槽三，所述伸缩箱的顶部设有驱动机构。
优选的，所述驱动机构包括设置于所述伸缩箱顶部两侧的通孔三，相邻所述通孔三内贯穿设有转轴三，所述伸缩箱内的所述转轴三外部套设有与所述齿板相啮合的齿轮，所述转轴三的一端与位于所述伸缩箱外部的转盘相连接，所述转轴三的另一端与位于所述伸缩箱外部的螺帽相连接。
与现有技术相比，本实用新型具有如下有益效果：通过设置橡胶层和承重板的配合作用，进而当支撑面不平整时，增大接触面，有利于支护工作的进行，通过设置支撑机构一和支撑机构二的配合作用，通过多方面措施，提供支撑动力，进而提高了结构的稳定性，通过设置的伸缩机构，进而调节超前支护装置的高度，满足不同工作高度的需求，本设计操作简单，设计合理，采用多重支撑机构，提高了整体结构的稳定性，装置体积小，进而占地面积小，不影响正常工作，安装和搬运简单方便，制造成本低，同时适用于不同工作高度需求，提高了工作效率。
附图说明

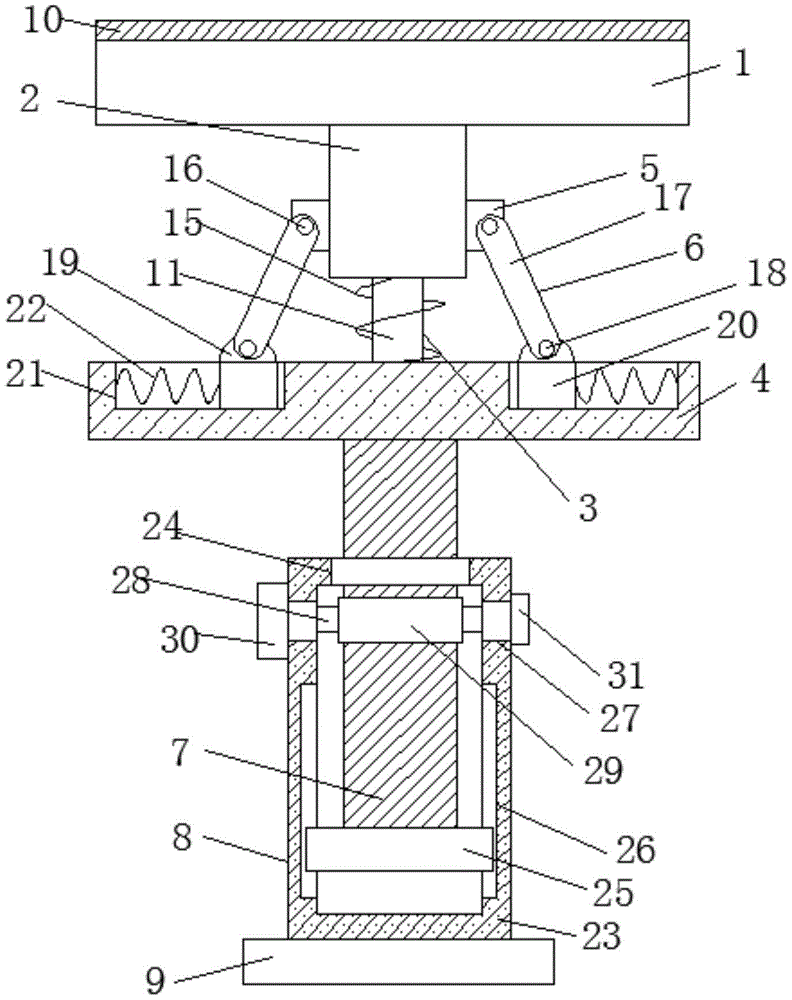

图1为本实用新型一种结构稳定的超前支护装置的整体结构示意图；
图2为本实用新型一种结构稳定的超前支护装置活动箱的结构示意图；
图3为本实用新型一种结构稳定的超前支护装置固定板的结构示意图。
图中：1、承重板；2、活动箱；3、支撑机构一；4、固定板；5、固定块；6、支撑机构二；7、齿板；8、伸缩机构；9、底座；10、橡胶层；11、固定柱；12、通孔一；13、限位块一；14、滑槽一；15、压缩弹簧一；16、转轴一；17、活动杆；18、转轴二；19、连接块；20、滑块；21、滑槽二；22、压缩弹簧二；23、伸缩箱；24、通孔二；25、限位块二；26、滑槽三；27、通孔三；28、转轴三；29、齿轮；30、转盘；31、螺帽。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。
如图1-3所示，一种结构稳定的超前支护装置，包括承重板1，承重板1的顶端设有橡胶层10，承重板1的底端设有活动箱2，活动箱2的下方设有通过支撑机构一3相连接的固定板4，活动箱2的两侧对称设有固定块5，固定块5与固定板4通过支撑机构二6相连接，固定板4的底端设有齿板7，齿板7的下方设有通过伸缩机构8相连接的底座9；
支撑机构一3包括设置于固定板4顶端的固定柱11，活动箱2的底端设有通孔一12，固定柱11贯穿通孔一12，且固定柱11的顶端与位于活动箱2内的限位块一13相连接，活动箱2的内壁设有与限位块一13两端相适配的滑槽一14，活动箱2与固定板4之间的固定柱11外部套设有压缩弹簧一15；支撑机构二6包括设置于固定块5一侧的活动杆17，且活动杆17的一端与固定块5通过转轴一16相连接，活动杆17的另一端设有通过转轴二18相连接的连接块19，连接块19的底端设有滑块20，固定板4上设有与滑块20相匹配的滑槽二21，滑槽二21远离固定块5的一侧内壁与滑块20之间设有压缩弹簧二22；伸缩机构8包括设置于底座9顶端的伸缩箱23，伸缩箱23的顶端设有通孔二24，齿板7贯穿通孔二24，且齿板7的底端设有位于伸缩箱23内的限位块二25，伸缩箱23的内壁设有与限位块二25两端相适配的滑槽三26，伸缩箱23的顶部设有驱动机构；驱动机构包括设置于伸缩箱23顶部两侧的通孔三27，相邻通孔三27内贯穿设有转轴三28，伸缩箱23内的转轴三28外部套设有与齿板7相啮合的齿轮29，转轴三28的一端与位于伸缩箱23外部的转盘30相连接，转轴三28的另一端与位于伸缩箱23外部的螺帽31相连接。
需要说明的是，本实用新型为一种结构稳定的超前支护装置，在使用时，把装置放置于需要支护工作的地方，进而转动转盘30，进而转轴三28驱动齿轮29旋转，进而齿板7驱动固定板4上升，同时限位块二25的两端在滑槽三26内滑动，进而对齿板7活动进行限位，进而承重板1上升至支撑面，进而承重板1停止上升，进而固定板4继续上升，进而固定柱11上升，进而压缩弹簧一15处于压缩状态，同时限位块一13的两端在滑槽一14内滑动，进而对固定柱11进行限位，支撑机构一3工作的同时，固定板4驱动滑块20在滑槽二21内移动，进而压缩弹簧二22处于压缩状态，根据具体情况需求，调节转盘30，使得压缩弹簧一15和压缩弹簧二22处于不同的压缩状态，进而承重板1对支撑面施加不同的力，当调节完毕后，紧固螺帽31，进而固定转轴三28，进而限定齿板7的位置，完成支护工作，当需要取走本装置时，反向操作上述步骤即可。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点。本行业的技术人员应该了解，本实用新型不受上述实施例的限制，上述实施例和说明书中描述的只是说明本实用新型的原理，在不脱离本实用新型精神和范围的前提下，本实用新型还会有各种变化和改进，这些变化和改进都落入要求保护的本实用新型范围内。本实用新型要求保护范围由所附的权利要求书及其等效物界定。
