技术领域
本实用新型涉及汽车空调过滤技术领域，尤其涉及一种汽车空调用便于安装拆卸的过滤装置。
背景技术
随着普通汽车空调系统一般都采用内循环或者内外混合循环，空调回风全部或者大部分为车内空气，汽车也没有装备专门的过滤杀菌装置，即使汽车室内有空气过滤装置，但是不方便拆卸和安装，尤其时间长了之后，过滤性能下降，导致在开启空调或冷暖风的时候灰尘进入室内，造成室内空气污染，影响驾驶人员身体健康，尤其对呼吸道系统的影响。
实用新型内容
本实用新型的目的是为了解决现有技术中存在不方便拆卸和安装的缺点，而提出的一种汽车空调用便于安装拆卸的过滤装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种汽车空调用便于安装拆卸的过滤装置，包括吹风口，所述吹风口内固定设有限位环，所述限位环的一侧上设有固定环，所述固定环远离所述限位环的一侧固定在所述吹风口上，所述固定环的上端设有第一过滤罩，所述第一过滤罩的底端通过螺栓固定在所述固定环上，所述第一过滤罩的顶端设有若干个进气孔，所述进气孔均与分布，所述第一过滤罩上位于所述进气孔的下方设有双层滤网板，所述双层滤网板的两侧均卡接在所述第一过滤罩上，所述第一过滤罩上位于所述双层滤网板的下方设有HEPA过滤网，所述HEPA过滤网的两侧均卡接在第一过滤罩上，所述固定环的底端设有螺纹孔，所述螺纹孔内螺纹连接有第二过滤罩，所述第二过滤罩的底端设有若干个出气孔，所述第二过滤罩上位于所述出气孔的上方设有催化活性炭吸附网，所述催化活性炭吸附网的两侧均卡接在所述第二过滤罩，所述第二过滤罩上位于所述催化活性炭吸附网的上方设有纳米银过滤网，所述纳米银过滤网的两侧均卡接在所述第二过滤罩上，所述吹风口的出风处卡接有弹性格栅。
优选的，所述固定环通过螺栓固定在所述吹风口上。
优选的，所述第一过滤罩和所述第二过滤罩上均喷涂有防腐层。
优选的，所述出气孔均与分布。
本实用新型提出的一种汽车空调用便于安装拆卸的过滤装置，有益效果在于：本实用新型通过固定环结构连接过滤罩，固定环通过螺栓固定在吹风口上，方便过滤罩的安装可拆卸，双层过滤网对气体中杂质颗粒进行过滤，催化活性炭吸附网和纳米银过滤网结构对空气进行杀菌处理，结构简单，过滤效果好，方便拆卸和安装。
附图说明

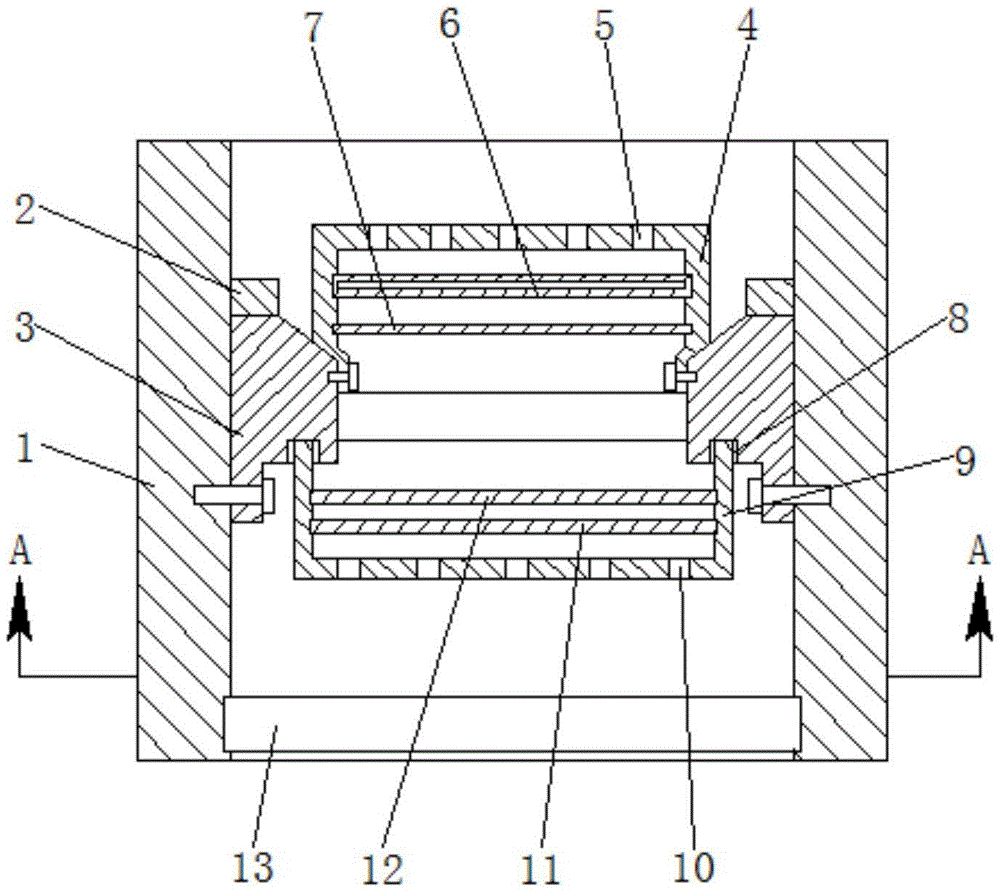

图1为本实用新型提出的一种汽车空调用便于安装拆卸的过滤装置的剖视结构示意图；
图2为本实用新型图1上A-A处的剖视结构示意图。
图中：吹风口1、限位环2、固定环3、第一过滤罩4、进气孔5、双层滤网板6、HEPA过滤网7、螺纹孔8、第二过滤罩9、出气孔10、催化活性炭吸附网11、纳米银过滤网12、弹性格栅13。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。
参照图1-2，一种汽车空调用便于安装拆卸的过滤装置，包括吹风口1，吹风口1内固定设有限位环2，限位环2的作用是方便安装固定环3，在安装的过程中，固定环3与限位环2接触，使得固定环3可以准确的固定在吹风口1上，限位环2的一侧上设有固定环3，固定环3的作用是连接过滤装置，固定环3远离限位环2的一侧通过螺栓固定在吹风口1上，固定环3的上端设有第一过滤罩4，第一过滤罩4的作用固定过滤网，第一过滤罩4的底端通过螺栓固定在固定环3上，螺栓连接是方便安装和拆卸第一过滤罩4，第一过滤罩4的顶端设有若干个进气孔5，进气孔5的作用是使气体进入第一过滤网罩4内，进气孔5均与分布。
第一过滤罩4上位于进气孔5的下方设有双层滤网板6，双层滤网板6的作用是过滤气体中较大的颗粒，双层滤网板6的两侧均卡接在第一过滤罩4上，第一过滤罩4上喷涂有防腐层，第一过滤罩4上位于双层滤网板6的下方设有HEPA过滤网7，HEPA过滤网7的作用是过滤气体中的微小颗粒，双层过滤结构，分别对气体中的大颗粒和微小颗粒进行过滤，减小气体中的颗粒物，HEPA过滤网7的两侧均卡接在第一过滤罩4上，固定环3的底端设有螺纹孔8。
螺纹孔8内螺纹连接有第二过滤罩9，第二过滤罩9上喷涂有防腐层，延长第二过滤罩9的使用寿命，第二过滤罩9螺纹连接在螺纹孔8上，方便安装和拆卸第二过滤罩，第二过滤罩9的作用是对气体的有害物质进行过滤，第二过滤罩9的底端设有若干个出气孔10，出气孔10均与分布，出气孔10的作用是使得气体可以通过第二过滤罩9，第二过滤罩9上位于出气孔10的上方设有催化活性炭吸附网11，催化活性炭吸附网11的作用是吸收气体中的异味，净化气体，催化活性炭吸附网11的两侧均卡接在第二过滤罩9，第二过滤罩9上位于催化活性炭吸附网11的上方设有纳米银过滤网12，纳米银过滤网12的作用是灭杀空气中的致病菌，纳米银过滤网12的两侧均卡接在第二过滤罩9上，吹风口1的出风处卡接有弹性格栅13，方便取出，便于更换。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
