技术领域
本实用新型涉及配电技术领域，具体为一种高效散热型配电箱。
背景技术
目前，由于配电箱内电路板结构紧凑，电路板上电容器、电感器等都会散发大量的热量，而配电箱内散热空间有限，其散热就更加重要，不同型号的配电箱内根据不同的需要，电容器、电感器的安装位置、状态都不相同，因此主发热源的位置也不确定，而配电箱内空间有限，无法安装大的风机，因此内部空间布局、散热对于配电箱的性能和使用寿命都至关重要，现有技术中采用涡流风机的方式进行散热，达不到节能环保的效果。
实用新型内容
本实用新型的目的在于提供一种高效散热型配电箱，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种高效散热型配电箱，包括箱体，所述箱体左右两侧中部偏上位置嵌入固定有散热百叶窗；箱体顶部中间位置垂直固定连通有外螺纹注水管，箱体底部设置为空腔结构，箱体右侧下部中间位置与其空腔固定连通安装有外螺纹排水管；
所述箱体内腔底部中间位置垂直垂直一体化固定连通有铝合金箱，外螺纹注水管下端与铝合金箱顶部中间位置垂直固定连通。
作为本实用新型的一种优选实施方式，所述外螺纹注水管上端与第一密封盖螺纹拧合。
作为本实用新型的一种优选实施方式，所述外螺纹排水管端部螺纹拧合有第二密封盖。
作为本实用新型的一种优选实施方式，所述铝合金箱前后两侧均水平固定焊接有多个等距分布的电器安装板。
作为本实用新型的一种优选实施方式，所述箱体前后两侧均通过两个竖直对齐的铰链铰接有箱门。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型通过在箱体顶部中间位置垂直固定连通有外螺纹注水管，箱体底部设置为空腔结构，箱体内腔底部中间位置垂直垂直一体化固定连通有铝合金箱，箱体右侧下部中间位置与其空腔固定连通安装有外螺纹排水管，在箱体底部内腔和铝合金箱进行注入水源后，对电器设备进行吸收热量，并且箱体底部与地面接触将箱体热量分散到地面达到散热的效果。
2.本实用新型由于在箱体左右两侧中部偏上位置嵌入固定有散热百叶窗，在正常情况下对箱体内腔进行散热。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

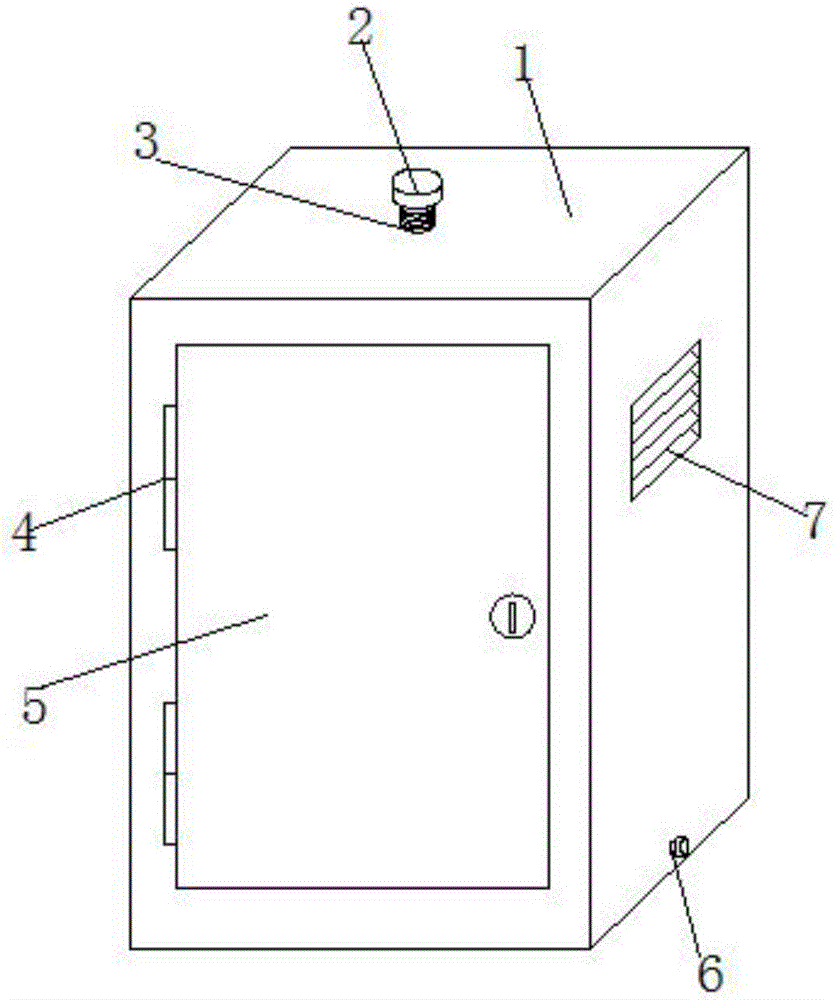

图1为本实用新型高效散热型配电箱的箱体前视结构示意图；
图2为本实用新型高效散热型配电箱的箱体后视结构示意图；
图3为本实用新型高效散热型配电箱的铝合金箱在箱体内腔分布结构示意图；
图4为本实用新型高效散热型配电箱的铝合金箱与箱体底部剖面连接结构示意图；
图5为本实用新型高效散热型配电箱的外螺纹注水管与铝合金箱顶部连接位置结构示意图。
图中：箱体1、第一密封盖2、外螺纹注水管3、铰链4、箱门5、外螺纹排水管6、散热百叶窗7、铝合金箱8、电器安装板9、第二密封盖10。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-5，本实用新型提供一种技术方案：一种高效散热型配电箱，包括箱体1，箱体1左右两侧中部偏上位置嵌入固定有散热百叶窗7；箱体1顶部中间位置垂直固定连通有外螺纹注水管3，箱体1底部设置为空腔结构，箱体1右侧下部中间位置与其空腔固定连通安装有外螺纹排水管6；
箱体1内腔底部中间位置垂直垂直一体化固定连通有铝合金箱8，外螺纹注水管3下端与铝合金箱8顶部中间位置垂直固定连通。
本实施例中，外螺纹注水管3上端与第一密封盖2螺纹拧合。
本实施例中，外螺纹排水管6端部螺纹拧合有第二密封盖10，达到密封状态。
本实施例中，铝合金箱8前后两侧均水平固定焊接有多个等距分布的电器安装板9，电器安装板9上设置有多个螺丝孔，便于安装电器设备。
本实施例中，箱体1前后两侧均通过两个竖直对齐的铰链4铰接有箱门5，方便在后期进行检修电器设备时，可以从箱体1的前后两侧的箱门5进行检修，方便快捷。
在一种高效散热型配电箱使用的时候，需要说明的是，本实用新型为一种高效散热型配电箱，包括箱体1、第一密封盖2、外螺纹注水管3、铰链4、箱门5、外螺纹排水管6、散热百叶窗7、铝合金箱8、电器安装板9、第二密封盖10，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知。
使用时，通过在箱体1顶部中间位置垂直固定连通有外螺纹注水管3，通过外螺纹注水管3向箱体1内腔底部和铝合金箱8进行注满水源后，再盖合上第一密封盖2，箱体1右侧下部中间位置与其空腔固定连通安装有外螺纹排水管6，在箱体1底部内腔和铝合金箱8进行注入水源后，对电器设备进行吸收热量，并且箱体1底部与地面接触，将箱体1热量分散到地面达到散热的效果。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
