技术领域

本实用新型涉及配电柜技术领域,具体为一种便于对电缆进行密封保护的配电柜。


背景技术

配电柜是对电路进行分配的控制件,在配电柜的内部安装有很多的电器元件,通过对电路的电压电流控制,从而使得整个电路网络进行稳定的运输。配电柜可以单个使用,也可多个进行组装使用。在配电柜进行使用时,需要对电路安全进行防护,现有的配电柜在电缆进线的地方,不能做到密封,导致有湿气在柜体的内外进行流窜,影响柜体内部的干燥性,容易造成电路接头处的短路故障。


实用新型内容

本实用新型的目的在于提供一种便于对电缆进行密封保护的配电柜,以解决上述背景技术中提出现有的配电柜在电缆进线的地方,不能做到密封,容易造成电路接头处的短路故障的问题。

为实现上述目的,本实用新型提供如下技术方案:一种便于对电缆进行密封保护的配电柜,包括柜体和密封垫,所述柜体的下方安装有支撑座,且支撑座的前表面安装有限位座,所述限位座的前表面开设有通孔,且限位座的内部插入挡板,所述挡板的上表面嵌入式插入单向阀,且挡板的内部嵌入式设置有进气管,所述挡板的内部开设有第一进线孔,且第一进线孔的内部设置有气囊,所述气囊与进气管的末端相互连接,且进气管的上端与单向阀相互连接,所述支撑座的表面开设第二进线孔,且第二进线孔的内部安装有导向筒,且导向筒的前端外侧设置有安装块,所述安装块的下表面连接有密封垫,所述导向筒的表面开设有凹槽,且导向筒的下方设置有固定环,所述柜体的底表面嵌入式安装有出线盒,所述支撑座的内壁表面设置有限位孔。

优选的,所述限位座与挡板为卡槽连接,且限位座设置为“U”形结构。

优选的,所述第一进线孔在挡板的表面等间距设置有3个,且每个第一进线孔与进气管均为贯通连接。

优选的,所述第二进线孔的内径设置为阶梯状结构,且其通过固定环与导向筒构成滑动连接。

优选的,所述限位孔的体积与安装块的体积相等,且限位孔关于第二进线孔的中心线上下对称,并且限位孔和安装块为卡合连接。

与现有技术相比,本实用新型的有益效果是:该便于对电缆进行密封保护的配电柜,

1.支撑座的前表面设置有限位座,从而便于安装挡板,并且在挡板的表面设置有气囊,气囊膨胀之后对电缆进行限位,由于气囊是软性材质,起到了保护的作用,环形气囊膨胀之后对电缆进行固定,同时气囊起到了密封的作用,防止外界的水反渗进入箱体的内部;

2.导向筒在第二进线孔的内部进行自由滑动,从而导向筒出来时,便于将多余的线缆缠绕在导向筒的外壁,避免电缆在支撑座的内部散落放置,避免电缆与内部的积水进行接触;

3.在柜体的下表面设置有出线盒,并且电缆从出线盒中贯穿出,便于在出线盒中放置干燥剂,减小湿气,有利于提高整体的安全性能。


附图说明

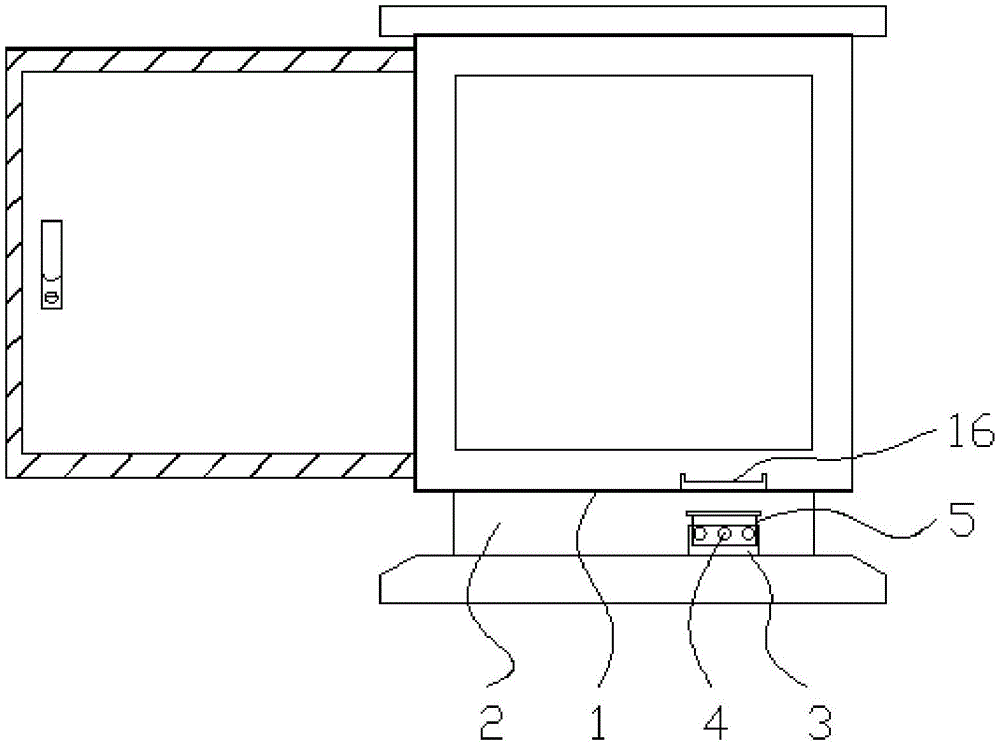

图1为本实用新型正视结构示意图;

图2为本实用新型限位座与挡板安装结构示意图;

图3为本实用新型支撑座俯视结构示意图;

图4为本实用新型导向筒结构示意图;

图5为本实用新型支撑座内壁结构示意图。

图中:1、柜体;2、支撑座;3、限位座;4、通孔;5、挡板;6、单向阀;7、进气管;8、第一进线孔;9、气囊;10、第二进线孔;11、导向筒;12、安装块;13、密封垫;14、凹槽;15、固定环;16、出线盒;17、限位孔。


具体实施方式

下面将结合本实用新型实施例中的附图,对本实用新型实施例中的技术方案进行清楚、完整地描述,显然,所描述的实施例仅仅是本实用新型一部分实施例,而不是全部的实施例。基于本实用新型中的实施例,本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例,都属于本实用新型保护的范围。

请参阅图1-5,本实用新型提供一种技术方案:一种便于对电缆进行密封保护的配电柜,包括柜体1、支撑座2、限位座3、通孔4、挡板5、单向阀6、进气管7、第一进线孔8、气囊9、第二进线孔10、导向筒11、安装块12、密封垫13、凹槽14、固定环15、出线盒16和限位孔17,柜体1的下方安装有支撑座2,且支撑座2的前表面安装有限位座3,限位座3的前表面开设有通孔4,且限位座3的内部插入挡板5,挡板5的上表面嵌入式插入单向阀6,且挡板5的内部嵌入式设置有进气管7,挡板5的内部开设有第一进线孔8,且第一进线孔8的内部设置有气囊9,气囊9与进气管7的末端相互连接,且进气管7的上端与单向阀6相互连接,支撑座2的表面开设第二进线孔10,且第二进线孔10的内部安装有导向筒11,且导向筒11的前端外侧设置有安装块12,安装块12的下表面连接有密封垫13,导向筒11的表面开设有凹槽14,且导向筒11的下方设置有固定环15,柜体1的底表面嵌入式安装有出线盒16,支撑座2的内壁表面设置有限位孔17。

限位座3与挡板5为卡槽连接,且限位座3设置为“U”形结构,从而便于将挡板5进行拆卸安装,便于改变挡板5的位置,方便电缆从第一进线孔8的内部穿过。

第一进线孔8在挡板5的表面等间距设置有3个,且每个第一进线孔8与进气管7均为贯通连接,使得气体通过进气管7进入第一进线孔8的内部,从而气体进入气囊9的内部。

第二进线孔10的内径设置为阶梯状结构,且其通过固定环15与导向筒11构成滑动连接,便于改变导向筒11的位置,方便将电缆缠绕在导向筒11的外壁。

限位孔17的体积与安装块12的体积相等,且限位孔17关于第二进线孔10的中心线上下对称,并且限位孔17和安装块12为卡合连接,方便将导向筒11固定在第二进线孔10的内部,防止导向筒11移动。

工作原理:在使用该便于对电缆进行密封保护的配电柜时,首先将挡板5插在限位座3的内部,限位座3表面的通孔4与挡板5表面的第一进线孔8重合,之后将线缆根据需要插进不同位置的第一进线孔8内,电缆从第二进线孔10穿进导向筒11的内部,最终电缆进入支撑座2的内部,可以将长的的电缆压在凹槽14的内部,再将电缆缠绕在导向筒11的外表面,最后将电缆再引出导向筒11的末端,将安装块12与限位孔17对齐,导向筒11推回第二进线孔10的内部,安装块12卡在限位孔17的内部,对导向筒11进行固定,密封垫13提高了安装的稳定性;

之后将电缆,直至电缆穿过出线盒16进入柜体1的内部,之后将挡板5向下压,从而第一进线孔8向下移动,第一进线孔8与通孔4错位,对电缆夹紧,使得电缆在通孔4的内部限位,放置电缆进行移动,之后将单向阀6与打气泵进行安装连接,对单向阀6的内部进行打气,气体进入进气管7的内部,使得气囊9膨胀,从而气囊9将第一进线孔8内部的电缆进行夹紧固定,增加了整体的实用性。

尽管已经示出和描述了本实用新型的实施例,对于本领域的普通技术人员而言,可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型,本实用新型的范围由所附权利要求及其等同物限定。
