技术领域
本实用新型涉及计算机技术领域，具体为一种计算机硬盘的快拆式减震安装结构。
背景技术
计算机作为一种数据处理设备，其处理数据的能力往往受运行内存的大小所影响，运行内存对于计算机来说，类似于一条马路，当运行内存较大时，这条马路比较宽广，就能够容纳较多的数据进行流畅的输入和输出，当运行内存较小时，就像马路十分狭窄，一旦计算机处理的数据较多，很容易发生数据拥堵，极大的影响计算机的运行速度，发生卡顿影响使用。
计算机的使用者往往会通过自行安装购买的计算机硬盘来扩大计算机的内存，现如今常规的计算机机箱内部都设置有具有针对性的计算机硬盘安装架，这种安装架采用螺栓固定的方式将计算机硬盘固定在计算机机箱的内部，由于需要使用螺栓，当使用者需要安装计算机硬盘时，操作方式较为复杂，且也不利于使用者再次拆下计算机硬盘，并且常规的计算机硬盘安装架忽略了计算机硬盘的减震性能，当发生碰撞或震动时，容易对计算机硬盘造成损伤。
实用新型内容
本实用新型的目的在于提供一种计算机硬盘的快拆式减震安装结构，以解决上述背景技术中提出的常规的计算机硬盘安装架安装方式复杂，不利于安装拆卸；忽略了对计算机硬盘的减震保护，容易使计算机硬盘出现损伤的问题。
为实现上述目的，本实用新型提供如下技术方案：一种计算机硬盘的快拆式减震安装结构，包括机箱外壳、机械硬盘和数据线路，所述机箱外壳的内部安装有固定板，且固定板的前表面开设有滑槽，所述固定板的前方安装有固定座，且固定座的内部连接有机械硬盘，所述机械硬盘的下方连接有数据线路，所述固定板的内部安装有齿轮，且齿轮的上下两侧均连接有滑块，并且滑块与齿轮的连接面设置有齿块，所述固定板的背部安装有转动把手，且转动把手与齿轮相互连接，所述滑块与连接块相互连接，且连接块穿过滑槽延伸出固定板的前方，所述固定座的内侧开设有凹槽，且固定座的底部开设有线路出口。
优选的，所述机箱外壳的内部底端等间距排列有固定板，且固定板通过滑槽与固定座构成滑动结构。
优选的，所述滑槽在固定板的前表面分布有2个，且2个滑槽的内部均连接有连接块，并且2个连接块均与固定座相互连接。
优选的，所述齿轮与滑块为啮合连接，且齿轮与转动把手构成一体化结构，并且滑块与固定板构成滑动结构。
优选的，所述凹槽的内部填充有保护棉材质，且凹槽设置为梯形结构，并且凹槽与机械硬盘构成卡合结构。
与现有技术相比，本实用新型的有益效果是：该计算机硬盘的快拆式减震安装结构，
1.此装置摒弃了传统螺栓的固定安装方式，通过固定座对其内部的机械硬盘进行卡合，凹槽的梯形结构能够更好的帮助固定座卡住机械硬盘，转动把手将固定座贴紧机械硬板，使得两侧的固定座夹紧机械硬板，形成钳制，因此此装置稳定性较高，使用者只需要通过转动把手即可将机械硬盘固定住，安装和拆卸方式都非常简单；
2.凹槽的内部设置了柔软的保护层，保护层的内部填充了保护棉，固定座通过保护棉与机械硬盘相接触，一方面提升了固定座与机械硬盘之间的摩擦力，提升了稳固性，另一方面保护棉对机械硬盘起到了有效的减震和防撞的保护作用；
3.固定座之间的宽度可以调节，由于不同的计算机硬盘的规格大小不相同，此装置可以适应于更多的计算机硬盘，将不同规格的计算机硬盘都能通过调节宽度固定在计算机的内部，也不影响计算机硬盘的接线和散热效果。
附图说明

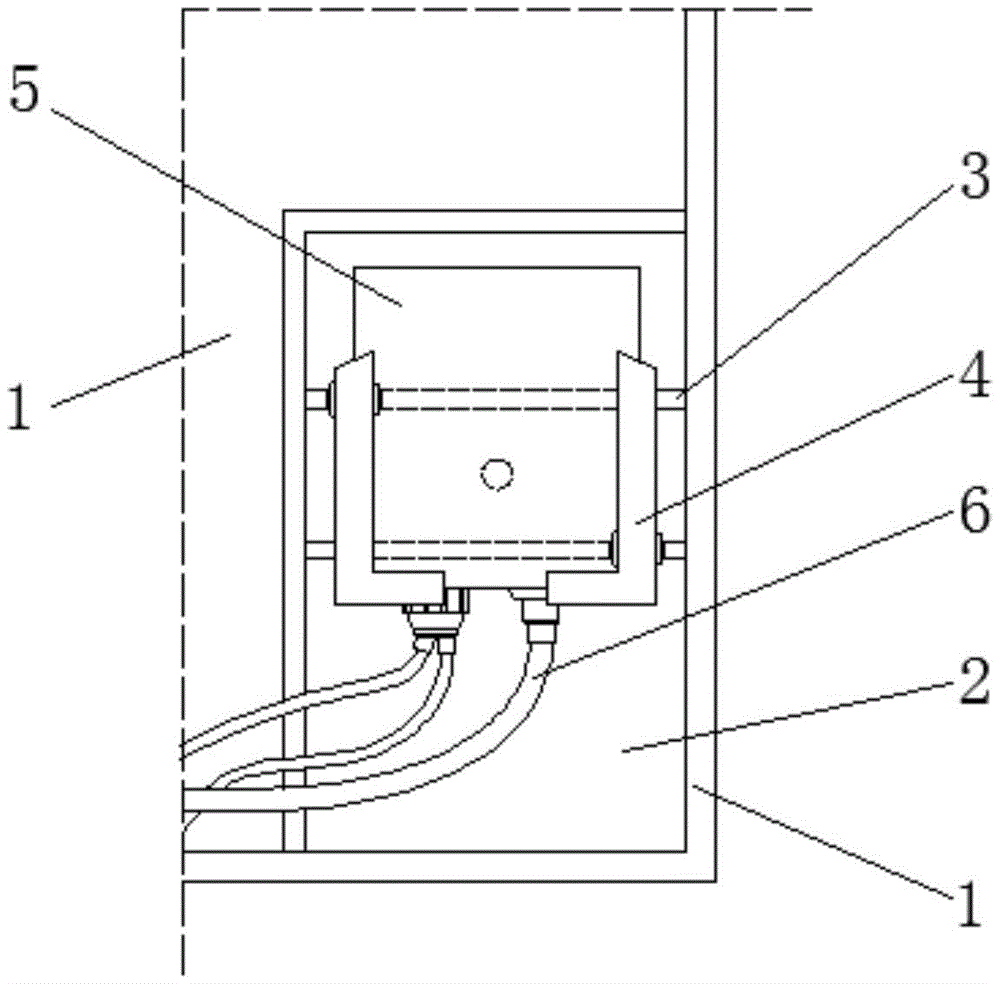

图1为本实用新型固定板与固定座前视结构示意图；
图2为本实用新型固定板后视剖面结构示意图；
图3为本实用新型固定板左视剖面结构示意图；
图4为本实用新型固定座俯视结构示意图。
图中：1、机箱外壳；2、固定板；3、滑槽；4、固定座；5、机械硬盘；6、数据线路；7、齿轮；8、滑块；9、齿块；10、转动把手；11、连接块；12、凹槽；13、线路出口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供一种技术方案：一种计算机硬盘的快拆式减震安装结构，包括机箱外壳1、固定板2、滑槽3、固定座4、机械硬盘5、数据线路6、齿轮7、滑块8、齿块9、转动把手10、连接块11、凹槽12和线路出口13，机箱外壳1的内部安装有固定板2，且固定板2的前表面开设有滑槽3，固定板2的前方安装有固定座4，且固定座4的内部连接有机械硬盘5，机械硬盘5的下方连接有数据线路6，固定板2的内部安装有齿轮7，且齿轮7的上下两侧均连接有滑块8，并且滑块8与齿轮7的连接面设置有齿块9，固定板2的背部安装有转动把手10，且转动把手10与齿轮7相互连接，滑块8与连接块11相互连接，且连接块11穿过滑槽3延伸出固定板2的前方，固定座4的内侧开设有凹槽12，且固定座4的底部开设有线路出口13。
机箱外壳1的内部底端等间距排列有固定板2，且固定板2通过滑槽3与固定座4构成滑动结构，多个固定板2使得使用者可以在机箱外壳1的内部安装多个不同的机械硬盘5，固定座4可以滑动调整间隔宽度的大小，从而适应宽度不同的计算机硬盘，提高此装置的适用性
滑槽3在固定板2的前表面分布有2个，且2个滑槽3的内部均连接有连接块11，并且2个连接块11均与固定座4相互连接，连接块11可以随着滑块8在滑槽3的内部进行滑动，带动左右两侧的2个固定座4能够不受影响的进行对向的滑动，从而缩小或扩大它们之间的距离。
齿轮7与滑块8为啮合连接，且齿轮7与转动把手10构成一体化结构，并且滑块8与固定板2构成滑动结构，当转动把手10转动时，带动齿轮7进行同步同向的转动，齿轮7通过齿块9带动上下2个滑块8进行相反方向的滑动，从而通过连接块11带动固定座4进行运动。
凹槽12的内部填充有保护棉材质，且凹槽12设置为梯形结构，并且凹槽12与机械硬盘5构成卡合结构，体型材质可以提升凹槽12的固定性能，提升此装置的稳定性，保护棉材质能够对其内部的机械硬盘5形成有效的减震防撞的保护效果，且提升凹槽12与机械硬盘5之间的摩擦力，确保机械硬盘5不会发生滑落。
工作原理：图1以机械硬盘5为例，当使用者需要将机械硬盘5或其他形式的计算机硬盘固定安装在机箱外壳1的内部时，首先拆下机箱外壳1侧面或背部的挡板，露出机箱外壳1的内部结构，如图1、图3和图4所示，机箱外壳1的内部排列有多个固定板2，固定板2前方安装的固定座4形成了一个内槽，内槽槽口向上，使用者可以将机械硬盘5沿着凹槽12的内壁向下滑动，直至机械硬盘5的底端接触固定座4的底端，侧边与凹槽12相互卡合，凹槽12通过柔软的保护棉对机械硬盘5起到减震防撞的保护作用；
如图1、图2和图3所示，当机械硬盘5保持竖直放置好后，使用者可以通过转动把手10调整2个固定座4之间的宽度，使得固定座4与机械硬盘5之间相互卡合，对机械硬盘5形成固定，当使用者转动转动把手10时，内部的齿轮7会和转动把手10进行同步同向的转动，通过齿块9带动滑块8进行滑动，当齿轮7进行顺时针转动时，上方的滑块8向左侧滑动，下方的滑块8向右侧滑动，滑块8通过连接块11与固定座4相互连接，滑块8滑动时，连接块11在滑槽3的内部进行滑动，固定座4向内收紧，减小2个固定座4之间的距离，当使用者无法拧动转动把手10时，固定座4内侧的凹槽12已经与机械硬盘5的两侧紧密贴合，夹紧机械硬盘5，对机械硬盘5形成稳定的固定作用；
固定完成后，将数据线路6穿过底部的线路出口13，插入机械硬盘5的下方接口，即可正常运行机械硬盘5，当使用者需要取下机械硬盘5时，只需要反向转动转动把手10，松开2个固定座4对机械硬盘5的钳制，即可向上取出机械硬盘5。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
