技术领域
本实用新型涉及电线保护技术领域，具体为一种用于电线的保护装置。
背景技术
目前电线是指传输电能的导线，是日常生活中不可或缺的存在，目前的家电设备，电信设备，以及厂房的机械设备的运作都离不开电线的电力传输，但是目前的电线大多直接裸露在外，易出现损坏，使用寿命大大降低，因此就需要电线保护装置对其进行保护，但是现有的电线保护装置还存在着一些不足的地方，例如；现有的电线的保护装置安装较为不便，且多组保护装置间并没有很好的连接方式，使其易出现脱落，此时电性依旧会裸露出来，从而存在隐患。
实用新型内容
本实用新型的目的在于提供一种用于电线的保护装置，解决了背景技术中所提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于电线的保护装置，包括线座和上盖；
所述线座左端两侧开设有滑槽，所述线座右端两侧一体成型有滑块，所述线座顶部安装有上盖；
所述上盖底部两侧一体成型有卡扣，所述线座顶部两侧对称开设有插槽，所述线座外侧且位于插槽外侧开设有卡槽。
作为本实用新型的一种优选实施方式，所述线座底部粘贴有双面胶。
作为本实用新型的一种优选实施方式，所述卡扣插接于插槽内，且卡扣底端置于卡槽内。
作为本实用新型的一种优选实施方式，所述滑块可插入于滑槽内。
与现有技术相比，本实用新型的有益效果如下：
1.本实用新型一种用于电线的保护装置，通过滑块插入滑槽内即可完成多组线座间的拼接工作，从而便于安装，此时再将电线置于线座内，再通过卡扣插入插槽内从而完成上盖的安装工作，通过上盖的安装即可完成装置整体的组装工作，此时电线将会位于线座和上盖内进行保护，且安装方式简单便捷，省时省力，安装后对其电线的保护效果好，且不易脱落，较为牢固。
2.本实用新型一种用于电线的保护装置，通过双面胶可将线座粘贴于走线位置，从而大大便捷了线座的固定安装工作，且可位于任意位置粘贴安装，提高安装的灵活性。
3.本实用新型一种用于电线的保护装置，通过卡扣底端位于卡槽向内侧推动，此时卡扣将会位于卡槽内脱离，再向上提起上盖即可完成拆卸，使其后续的维护维修工作更为便捷，大大提高拆装的便捷性。
附图说明
通过阅读参照以下附图对非限制性实施例所作的详细描述，本实用新型的其它特征、目的和优点将会变得更明显：

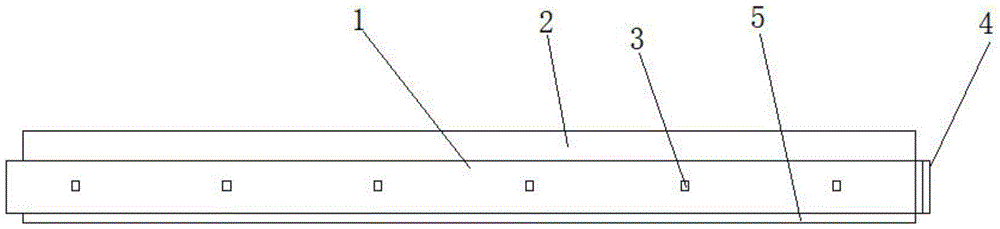

图1为本实用新型一种用于电线的保护装置的正视结构示意图；
图2为本实用新型一种用于电线的保护装置的线座的俯视结构示意图；
图3为本实用新型一种用于电线的保护装置的侧视拆分截面结构示意图。
图中：1、线座；2、上盖；3、卡槽；4、滑块；5、双面胶；6、滑槽；7、插槽；8、卡扣。
具体实施方式
为使本实用新型实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本实用新型。
请参阅图1-3，本实用新型提供一种技术方案：一种用于电线的保护装置，包括线座1和上盖2；
所述线座1左端两侧开设有滑槽6，所述线座1右端两侧一体成型有滑块4，所述线座1顶部安装有上盖2；
所述上盖2底部两侧一体成型有卡扣8，所述线座1顶部两侧对称开设有插槽7，所述线座1外侧且位于插槽7外侧开设有卡槽3。
本实施例中(请参阅图1、图2和图3)，通过滑块4插入滑槽6内即可完成多组线座1间的拼接工作，从而便于安装，此时再将电线置于线座1内，再通过卡扣8插入插槽7内从而完成上盖2的安装工作，通过上盖2的安装即可完成装置整体的组装工作，此时电线将会位于线座1和上盖2内进行保护，且安装方式简单便捷，省时省力，安装后对其电线的保护效果好，且不易脱落，较为牢固。
其中，所述线座1底部粘贴有双面胶5。
本实施例中(请参阅图1和图3)，通过双面胶5可将线座1粘贴于走线位置，从而大大便捷了线座1的固定安装工作，且可位于任意位置粘贴安装，提高安装的灵活性。
其中，所述卡扣8插接于插槽7内，且卡扣8底端可置于卡槽3内。
本实施例中(请参阅图3)，通过卡扣8底端位于卡槽3向内侧推动，此时卡扣8将会位于卡槽3内脱离，再向上提起上盖2即可完成拆卸，使其后续的维护维修工作更为便捷，大大提高拆装的便捷性。
其中，所述滑块4可插入于滑槽6内。
本实施例中(请参阅图2)，通过滑块4插入滑槽6内从而实现多组线座1的拼接工作，且此类拼接结构较为稳定，两组线座1不易脱落，提高稳定性。
需要说明的是，本实用新型为一种用于电线的保护装置，包括1、线座；2、上盖；3、卡槽；4、滑块；5、双面胶；6、滑槽；7、插槽；8、卡扣，部件均为通用标准件或本领域技术人员知晓的部件，其结构和原理都为本技术人员均可通过技术手册得知或通过常规实验方法获知，工作时，首先通过双面胶5可将线座1粘贴于走线位置，此时通过滑块4插入滑槽6内即可完成多组线座1间的拼接工作，从而便于安装，此时再将电线置于线座1内，再通过卡扣8插入插槽7内从而完成上盖2的安装工作，通过上盖2的安装即可完成装置整体的组装工作，此时电线将会位于线座1和上盖2内进行保护，且安装方式简单便捷，省时省力，安装后对其电线的保护效果好，且不易脱落，较为牢固，而卡扣8插入插槽7内时其卡扣8底部将会置于卡槽3内，当需要拆卸时上盖2时只需位于卡槽3的位置推动卡扣8底端，此时卡扣8将会位于卡槽3内脱离，此时再向上提起上盖2即可。
以上显示和描述了本实用新型的基本原理和主要特征和本实用新型的优点，对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
