技术领域
本实用新型涉及计算机技术领域，具体为一种计算机主机便于提拿的边角防护安装结构。
背景技术
计算机是随着时代的发展科技的进步而产生的一种电子设备，随着社会信息网络化的推进过程，计算机目前已经是人们生活工作必不可少的工具之一，计算机整体大致分为主机、显示屏、键盘、鼠标及各种线路等部分，其中计算机主机为计算机的主要程序运行部分，其内部安装有CPU、内存、电源及其他运行部分。
计算机主机是计算机整体中最为重要和关键的一个部位，计算机主机的质量好坏影响着计算机的运行速度和运算倾向，然而常规的计算机主机由于其必须保证的散热性能，通常无法对其进行有效的保护措施，常规的计算机防护措施无非是架构外层支架，这种外层支架在保证计算机主机的散热性能的情况下，无法对计算机主机形成整体的有效的保护，且通常硬性金属材质构成的支架也不能完全适应不同的计算机主机外形。
实用新型内容
本实用新型的目的在于提供一种计算机主机便于提拿的边角防护安装结构，以解决上述背景技术中提出的常规的计算机主机防护装置不能对计算机主机形成有效的保护；金属材质制成的支脚不能适用于更多不同外形的计算机外壳的问题。
为实现上述目的，本实用新型提供如下技术方案：一种计算机主机便于提拿的边角防护安装结构，包括计算机机箱、固定螺栓和弹簧，所述计算机机箱的底端安装有底角放置壳，且底角放置壳的内侧安装有保护层，所述底角放置壳的内部连接有伸缩块，且底角放置壳的上方安装有竖直挡板，所述竖直挡板的上方连接有顶部防护板，且顶部防护板的上方安装有把手，所述顶部防护板的内部贯穿安装有固定螺栓，且固定螺栓与竖直挡板相互连接，所述顶部防护板的内部连接有水平挡板，且顶部防护板的内部贯穿开设有滑槽，并且顶部防护板的内部开设有固定槽，所述水平挡板的上下两端内部均安装有弹簧，且弹簧的外端连接有限位块。
优选的，所述底角放置壳在计算机机箱的底部四角均安装有1个，且这4个底角放置壳通过伸缩块相互连接，并且伸缩块与底角放置壳构成滑动结构。
优选的，所述底角放置壳、竖直挡板、顶部防护板与水平挡板的内侧均设置有保护层，且保护层的内部填充有柔软可变形的泡沫棉材质。
优选的，所述竖直挡板与计算机机箱构成滑动结构，且竖直挡板与滑槽构成卡合结构。
优选的，所述顶部防护板在计算机机箱的顶部四角各分布有1个，且前后两侧的顶部防护板通过水平挡板相互连接，并且顶部防护板与水平挡板构成滑动结构。
优选的，所述弹簧在水平挡板的内部左右两侧对称分布，且弹簧与限位块构成一体化结构，并且限位块与水平挡板构成滑动结构。
与现有技术相比，本实用新型的有益效果是：该计算机主机便于提拿的边角防护安装结构，
1.通过底角放置壳对计算机机箱底部形成保护，将计算机机箱底部凌空，可以有效的提升散热性能和防水能力，竖直防护板保护计算机机箱的竖直方向边角，顶部防护板和水平挡板保护计算机机箱的顶部四角和边部，它们内部设置的保护层可以有效的为计算机机箱提供防震防撞的保护效果；
2.保护层的内侧填充有柔软的可变形的泡沫棉材质，泡沫棉可以在保护计算机机箱的同时，更好的适应不同的计算机机箱的外壳形状，只要计算机机箱外壳的形状与常规的方正角度偏差不大，对泡沫棉形成挤压即可产生变形，且底角放置壳也可以通过伸缩块调整宽度；
3.不同的保护壳之间通过不同的固定方式进行固定，固定方式足够稳定不会在工作状态中发生松动，使得它们之间形成了一个整体，将计算机机箱笼罩在内部，使用者可以通过把手对内部的计算机机箱进行提拿和挪放，提升了计算机机箱搬运过程的便捷性。
附图说明

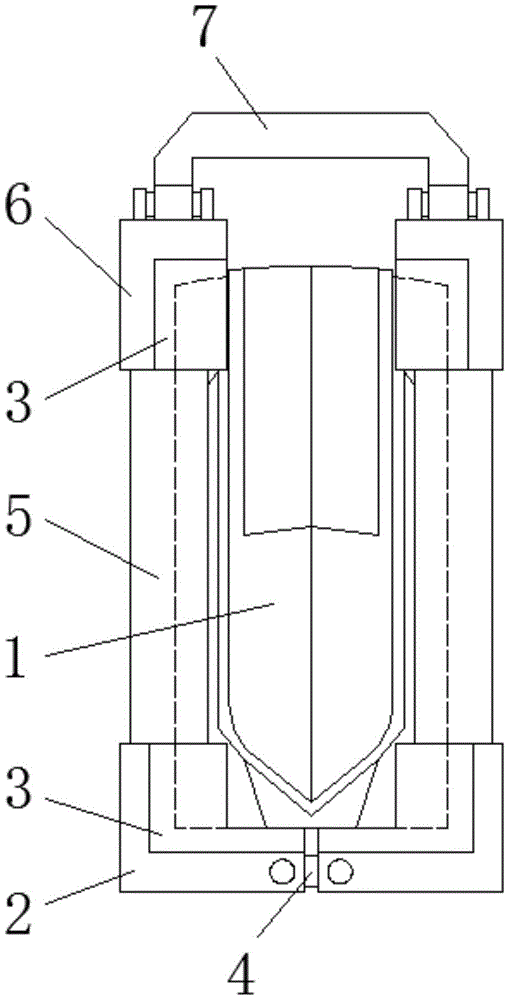

图1为本实用新型计算机机箱与底角放置壳安装前视结构示意图；
图2为本实用新型计算机机箱与顶部防护板安装俯视结构示意图；
图3为本实用新型计算机机箱与底角放置壳安装俯视结构示意图；
图4为本实用新型水平挡板与顶部防护板连接俯视剖面结构示意图；
图5为本实用新型水平挡板与顶部防护板连接后视结构示意图。
图中：1、计算机机箱；2、底角放置壳；3、保护层；4、伸缩块；5、竖直挡板；6、顶部防护板；7、把手；8、固定螺栓；9、水平挡板；10、滑槽；11、固定槽；12、弹簧；13、限位块。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种计算机主机便于提拿的边角防护安装结构，包括计算机机箱1、底角放置壳2、保护层3、伸缩块4、竖直挡板5、顶部防护板6、把手7、固定螺栓8、水平挡板9、滑槽10、固定槽11、弹簧12和限位块13，计算机机箱1的底端安装有底角放置壳2，且底角放置壳2的内侧安装有保护层3，底角放置壳2的内部连接有伸缩块4，且底角放置壳2的上方安装有竖直挡板5，竖直挡板5的上方连接有顶部防护板6，且顶部防护板6的上方安装有把手7，顶部防护板6的内部贯穿安装有固定螺栓8，且固定螺栓8与竖直挡板5相互连接，顶部防护板6的内部连接有水平挡板9，且顶部防护板6的内部贯穿开设有滑槽10，并且顶部防护板6的内部开设有固定槽11，水平挡板9的上下两端内部均安装有弹簧12，且弹簧12的外端连接有限位块13。
底角放置壳2在计算机机箱1的底部四角均安装有1个，且这4个底角放置壳2通过伸缩块4相互连接，并且伸缩块4与底角放置壳2构成滑动结构，计算机机箱1的底部放置在底角放置壳2的上方，底角放置壳2抬高了计算机机箱1的高度，使得计算机机箱1的底部凌空，有利于散热和防潮，对计算机机箱1的底部及四角起保护作用，且使用者可以通过伸缩块4调节底角放置壳2的上方宽度，使得此装置能够应用于更多不同宽度的计算机。
底角放置壳2、竖直挡板5、顶部防护板6与水平挡板9的内侧均设置有保护层3，且保护层3的内部填充有柔软可变形的泡沫棉材质，保护层3内侧填充的泡沫棉材质外侧罩有柔软罩布，保护层3通过泡沫棉隔层与计算机机箱1外壳相接触，能够有效的对计算机机箱1起到防震防撞的保护效果，且保护层3通过其他挡板固定，没有完全包裹住计算机机箱1，不会影响计算机机箱1进行散热。
竖直挡板5与计算机机箱1构成滑动结构，且竖直挡板5与滑槽10构成卡合结构，竖直挡板5安装在计算机机箱1的竖直方向四个边角处，与计算机机箱1的四个边角卡合，对计算机机箱1的四个边角起保护作用，当计算机机箱1由上而下放置在底角放置壳2上方时，与竖直挡板5进行滑动，之后将顶部防护板6进行安装时，通过滑槽10与竖直挡板5的卡合形成固定结构，确保了稳定性。
顶部防护板6在计算机机箱1的顶部四角各分布有1个，且前后两侧的顶部防护板6通过水平挡板9相互连接，并且顶部防护板6与水平挡板9构成滑动结构，顶部防护板6对计算机机箱1的顶部四角起保护作用，水平挡板9通过顶部防护板6在计算机机箱1的上方进行固定，对计算机机箱1的上方边角起保护作用。
弹簧12在水平挡板9的内部左右两侧对称分布，且弹簧12与限位块13构成一体化结构，并且限位块13与水平挡板9构成滑动结构，当对水平挡板9进行安装时，将限位块13压进水平挡板9的内部，沿着固定槽11向顶部防护板6的内部进行滑动，固定槽11设置为凸型结构，当水平挡板9进入固定槽11的最内侧后，限位块13在弹簧12的弹力作用下外滑，与固定槽11相互卡合，对水平挡板9起限位作用，使得水平挡板9不能再发生滑动。
工作原理：此装置为安装在计算机机箱1边角的防护结构，首先需要如图1和图3所示，将计算机机箱1先安装在底角放置壳2的内部，左右两侧的底角放置壳2通过伸缩块4相互连接，使用者需要先通过伸缩块4调节底角放置壳2的整体容纳宽度，使得计算机机箱1的底端与2个底角放置壳2相互卡合，调节完成后拧紧前方螺栓进行固定，上方的竖直挡板5也与计算机机箱1竖直方向上的边角相互接触，由于保护层3的内侧填充有柔软可变形的泡沫棉材质，竖直挡板5能够适应更多计算机机箱1的不同外形，均对其边角进行紧密贴合保护，固定完成后如图3所示；
如图2所示，使用者需要将顶部防护板6固定在计算机机箱1的顶部四角，首先将前方的2个顶部防护板6的滑槽10沿着竖直挡板5的顶端向下滑动，直至与计算机机箱1的顶角相互卡合，将固定螺栓8沿着顶部防护板6和竖直挡板5内部开设的孔洞插入，将顶部防护板6和竖直挡板5进行固定，使得顶部防护板6不会再发生松动，如图4和图5所示，将水平挡板9的前端限位块13按入水平挡板9的内部，弹簧12压缩，保持此状态将水平挡板9滑入固定槽11的内部，固定槽11设置为凸型结构，当水平挡板9滑动至固定槽11的最内侧，限位块13失去两侧的阻挡，在弹簧12的弹力作用下弹出水平挡板9的内部，与固定槽11相互卡合，如此水平挡板9被固定在顶部防护板6的内部，继续依次将后侧的2个顶部防护板6进行固定；
固定完成后，底角放置壳2对计算机机箱1的底部起承托和保护作用，可以根据计算机机箱1的宽度进行调整，竖直挡板5对计算机机箱1的竖直方向边角起保护作用，顶部防护板6对计算机机箱1的顶端四角起保护作用，水平挡板9对计算机机箱1的水平方向边角起保护作用，保护层3能够起到防震防撞的保护效果，且它们之间互相固定形成一个整体，能够通过把手7将计算机机箱1整体进行提拿。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
