技术领域
本实用新型涉及安全卡套技术领域，具体为一种便于固定的安全卡装置。
背景技术
近年来，随着市面上各种机械设备的增多，对于安全卡的需求也越来越大，安全卡的使用，提升了机械设备上各种连接结构使用的便利性和安全性，但是现有的安全卡装置在使用时还是存在以下几点问题：
1.传统的安全卡装置普遍存在着操作困难、不易固定的问题，这导致装置的使用效果不好；
2.市面上现有的安全卡装置往往还存在着结构简单、不易拆卸和组合的缺陷，这导致装置不易进行检修和维护，不利于装置的长期推广；
3.现存的安全卡装置还存在着不易固定安装、防滑性能差和耐腐蚀性能差的问题，这导致装置的实用性不高。
实用新型内容
本实用新型的目的在于提供一种便于固定的安全卡装置，以解决上述背景技术中提出的操作困难、不易固定、结构简单、不易拆卸和组合以及防滑性能差和耐腐蚀性能差的问题。
为实现上述目的，本实用新型提供如下技术方案：一种便于固定的安全卡装置，包括卡座、卡扣、第一主体和第二主体，所述卡座的一侧安装有卡扣，所述卡座靠近卡扣的一侧设置有第二主体，且卡座远离卡扣的一侧设置有与第二主体相匹配的第一主体，所述第一主体和第二主体上皆设置有预留孔，且第一主体和第二主体远离预留孔的一端设置有装配孔，所述第一主体远离装配孔的一端设置有连接臂，所述卡扣靠近预留孔的一端设置有旋转杆，且旋转杆的外侧安装有与预留孔相配合的阻尼转轴。
优选的，所述卡座的外侧壁包裹有防滑橡胶套，且防滑橡胶套与卡座之间构成热熔连接。
优选的，所述卡扣的外侧壁喷涂有油漆抗氧化层，且卡扣的水平中心线与卡座的水平中心线在同一水平面上。
优选的，所述第一主体顶部的一端设置有第二固定块，且第二主体的底端设置有与第二固定块相匹配的第二固定槽。
优选的，所述第二主体底部远离第二固定块的一端设置有第一固定块，且第一主体的顶端设置有与第一固定块相匹配的第一固定槽，并且第一固定块和第二固定块上皆设置有与卡座连接的固定螺栓，第一主体和第二主体之间构成拆卸安装结构。
优选的，所述阻尼转轴的顶部和底部皆设置有限位块，且预留孔的内部设置有与限位块相匹配的限位槽。
与现有技术相比，本实用新型的有益效果是：
1.该便于固定的安全卡装置通过安装有卡座、卡扣、预留孔、阻尼转轴和旋转杆，使得装置优化了自身的结构，通过旋转卡扣，即可实现对于相应连接部件的限位和固定，从而增强了装置的实用性；
2.该便于固定的安全卡装置通过安装有卡座、第一主体、第二主体、第一固定块、第一固定槽、第二固定块、第二固定槽和固定螺栓，使得装置优化了卡座的结构，便于通过第一固定块、第一固定槽、第二固定块、第二固定槽和固定螺栓的配合作用，将第一主体和第二主体之间进行组合或拆卸，从而便于使用者将卡座和卡扣之间进行分离和检修，增强了装置的功能性，有利于该装置的长期推广；
3.该便于固定的安全卡装置通过安装有限位块、限位槽和装配孔，使得装置一方面提升了阻尼转轴与预留孔安装时的结构稳固性，另一方面利用装配孔的作用，便于使用者将装置与相应的设备进行固定安装，从而增强了装置的实用性；
4.该便于固定的安全卡装置通过设置有防滑橡胶套和油漆抗氧化层，使得装置增强了自身的防滑性能和耐腐蚀性能，从而提升了装置的使用效果。
附图说明

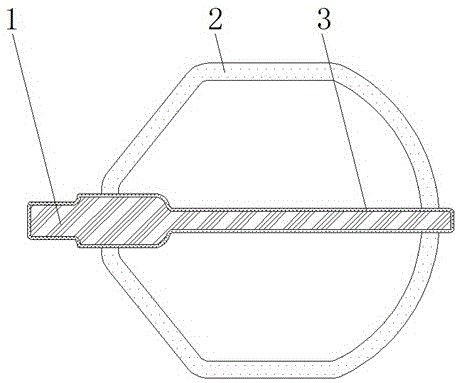

图1为本实用新型正视局部剖面结构示意图；
图2为本实用新型图1中卡座俯视剖面结构示意图；
图3为本实用新型图2中A处放大结构示意图；
图4为本实用新型图1中卡扣正视剖面结构示意图。
图中：1、卡座；2、卡扣；3、防滑橡胶套；4、第一主体；5、第一固定块；6、连接臂；7、装配孔；8、第二主体；9、第一固定槽；10、预留孔；11、限位槽；12、阻尼转轴；13、限位块；14、旋转杆；15、第二固定槽；16、第二固定块；17、固定螺栓。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-4，本实用新型提供的一种实施例：一种便于固定的安全卡装置，包括卡座1、卡扣2、第一主体4和第二主体8，卡座1的一侧安装有卡扣2，卡座1的外侧壁包裹有防滑橡胶套3，且防滑橡胶套3与卡座1之间构成热熔连接，使其增强了装置的防滑性能，从而增强了装置的实用性，卡扣2的外侧壁喷涂有油漆抗氧化层，且卡扣2的水平中心线与卡座1的水平中心线在同一水平面上，使其优化了装置的结构，卡座1靠近卡扣2的一侧设置有第二主体8，且卡座1远离卡扣2的一侧设置有与第二主体8相匹配的第一主体4，第一主体4顶部的一端设置有第二固定块16，且第二主体8的底端设置有与第二固定块16相匹配的第二固定槽15，使其便于使用者将第二主体8和第一主体4进行组合，第二主体8底部远离第二固定块16的一端设置有第一固定块5，且第一主体4的顶端设置有与第一固定块5相匹配的第一固定槽9，并且第一固定块5和第二固定块16上皆设置有与卡座1连接的固定螺栓17，第一主体4和第二主体8之间构成拆卸安装结构，使其进一步提升了第一主体4和第二主体8之间安装时的牢固性能，从而提升了装置的使用效果，第一主体4和第二主体8上皆设置有预留孔10，且第一主体4和第二主体8远离预留孔10的一端设置有装配孔7，第一主体4远离装配孔7的一端设置有连接臂6，卡扣2靠近预留孔10的一端设置有旋转杆14，且旋转杆14的外侧安装有与预留孔10相配合的阻尼转轴12，阻尼转轴12的顶部和底部皆设置有限位块13，且预留孔10的内部设置有与限位块13相匹配的限位槽11，使其避免了阻尼转轴12使用时出现滑脱的情况，从而提升了装置的使用效果。
工作原理：使用时，工作人员首先利用装配孔7的作用，将卡座1与相应的设备进行固定安装，继而旋转卡扣2，即可实现对于相应设备的安装功能，从而使得装置实现了便于固定的优点，增强了装置操作的便利性，此外，由于该装置安装有卡座1、第一主体4、第二主体8、第一固定块5、第一固定槽9、第二固定块16、第二固定槽15和固定螺栓17，使得装置优化了卡座1的结构，便于通过第一固定块5、第一固定槽9、第二固定块16、第二固定槽15和固定螺栓17的配合作用，将第一主体4和第二主体8之间进行组合或拆卸，从而便于使用者将卡座1和卡扣2之间进行分离和检修，增强了装置的功能性，有利于该装置的长期推广，同时，由于该装置设置有防滑橡胶套3和油漆抗氧化层，使得装置增强了自身的防滑性能和耐腐蚀性能，从而提升了装置的使用效果。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
