技术领域
本实用新型涉及电缆收卷设备技术领域，具体来说，涉及一种电力工程施工用电缆收卷设备。
背景技术
在电力工程施工过程中需要使用大量的电缆，电缆在使用过后需要对其进行收卷，目前电缆收卷工作多为人工操作，需要耗费大量的人力和时间，且收卷速度慢、劳动强度大，因此需要一种能够节省人力和时间、收卷速度快、劳动强度小的电力工程施工用的电缆收卷装置。
专利号为CN201710427984.5公开的一种变电站用电缆收卷装置，该装置能电动进行收卷工作，但是在收卷过程中产生较大的扭力时，只采用小齿轮和大齿轮的传动方式，对电机的负荷较大，另外，该收卷装置的卷线盘固定在转杆上，在需要使用多个卷线盘时不易进行更换，从而影响持续收卷工作。
针对相关技术中的问题，目前尚未提出有效的解决方案。
实用新型内容
针对相关技术中的问题，本实用新型提出一种电力工程施工用电缆收卷设备，以克服现有相关技术所存在的上述技术问题。
本实用新型的技术方案是这样实现的：
一种电力工程施工用电缆收卷设备，包括底板，所述底板的底端设置有滚轮，所述底板的两侧设置有固定机构，所述底板的顶端设置有固定板，所述固定板的一侧设置有收卷机构，所述收卷机构与所述固定板之间设置有轴座，所述固定板位于所述收卷机构相反的一侧设置有控制面板，所述固定板的顶端设置有顶板，所述顶板的顶端一侧设置有电机，所述电机的输出端设置有与所述收卷机构相连的转动轴；其中，所述收卷机构包括齿轮，所述齿轮的中部穿插设置有与所述轴座连接的从动轴，所述从动轴的一端设置有套杆，所述套杆的一端套设有挡杆，所述挡杆上套设有轴套，所述挡杆与所述套杆通过固定栓连接，所述齿轮的上方设置有固定块一，所述固定块一上设置有滑槽，所述滑槽上设置有相匹配的滑块，所述滑块的一侧分别设置有拉臂、推臂和连接臂，所述拉臂和推臂之间设置有弹簧，所述连接臂的顶端设置有转板，所述转板的一侧设置有位于所述顶板顶端的固定套板。
进一步的，所述转板套设在位于所述固定套板一侧的转动轴上，所述连接臂与所述转板、所述连接臂与所述滑块、所述滑块与所述拉臂、所述滑块与所述推臂均通过活动关节连接。
进一步的，所述固定机构包括穿插设置在所述底板上的螺纹套，所述螺纹套内穿插设置有螺纹杆，所述螺纹杆的底端设置有挤压板。
进一步的，所述螺纹杆的顶端设置有转轮，所述转轮的顶端一侧设置有旋把。
进一步的，所述轴套的底端设置有固定块二，且所述固定块二与所述轴套连接的部位设置有凹槽，所述固定块二的底端设置有与所述底板连接的支撑柱。
进一步的，所述底板的顶板一侧设置有推杆，所述推杆上设置有推把。
本实用新型的有益效果为：通过设置的收卷机构，在需要进行收卷的时候，先将卷线盘插入套杆上，然后将挡杆安装在套杆上，使用固定栓固定好，从而达到方便固定卷线盘的目的，当固定好卷线盘时，通过控制面板启动电机进行电缆收卷作业，电机的输出端通过转动轴带动转板转动，转板通过连接臂带动滑块运动，滑块在固定块一的限制下做垂直运动，从而带动滑块上的拉臂和推臂进行运动，在滑块向上运动时，拉臂通过拉动齿轮上的锯齿使得齿轮转动，同时推臂向上运动，在滑块向下运动时，推臂推动齿轮上的锯齿使得齿轮再次转动，同时拉臂向下运动，使得卷线盘能方便的对电缆进行收卷工作，该收卷设备内设置的收卷机构能方便的进行收卷，多种传动方式的结合减小了电机运行时所受到的负荷，另外需要使用多个卷线盘时，该收卷装置能方便的对卷线盘进行更换，增加收卷的效率。
附图说明
为了更清楚地说明本实用新型实施例或现有技术中的技术方案，下面将对实施例中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本实用新型的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

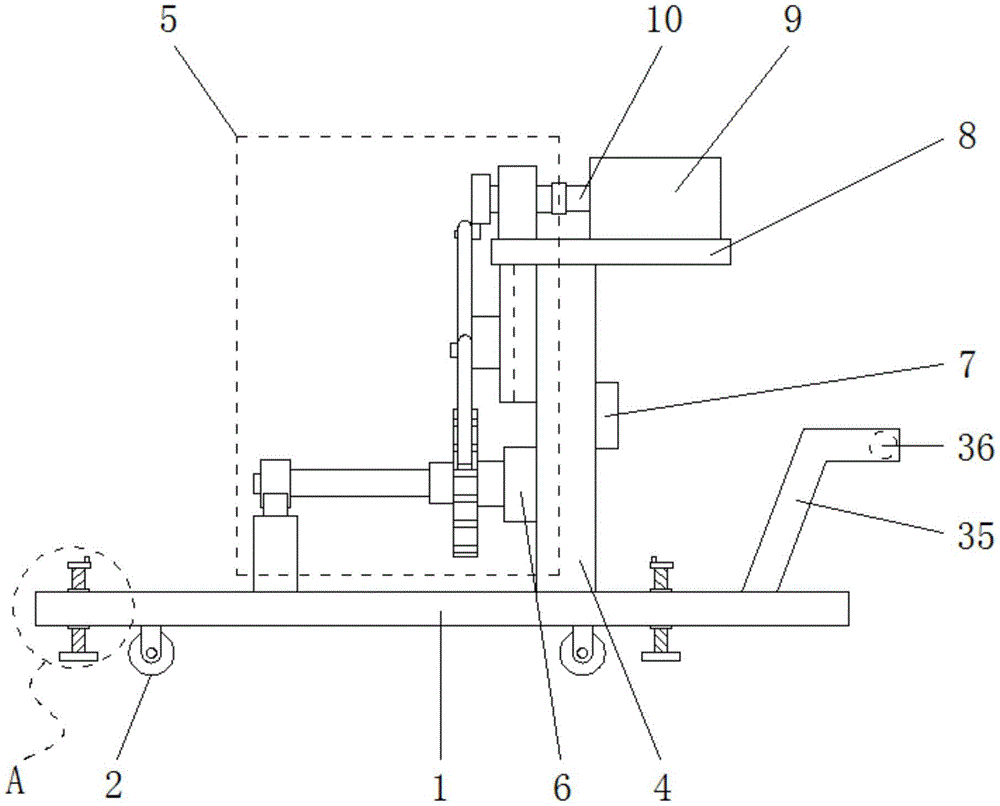

图1是根据本实用新型实施例的一种电力工程施工用电缆收卷设备的总结构示意图；
图2是根据本实用新型实施例的一种电力工程施工用电缆收卷设备的收卷机构的结构示意图；
图3是图1中A部分的放大图；
图4是根据本实用新型实施例的一种电力工程施工用电缆收卷设备的支撑套杆部件的结构示意图。
图中：
1、底板；2、滚轮；3、固定机构；4、固定板；5、收卷机构；6、轴座；7、控制面板；8、顶板；9、电机；10、转动轴；11、齿轮；12、从动轴；13、套杆；14、挡杆；15、轴套；16、固定栓；17、固定块一；18、滑槽；19、滑块；20、拉臂；21、推臂；22、连接臂；23、弹簧；24、转板；25、固定套板；26、活动关节；27、螺纹套；28、螺纹杆；29、挤压板；30、转轮；31、旋把；32、固定块二；33、凹槽；34、支撑柱；35、推杆；36、推把。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员所获得的所有其他实施例，都属于本实用新型保护的范围。
根据本实用新型的实施例，提供了一种电力工程施工用电缆收卷设备。
如图1-4所示，根据本实用新型实施例的电力工程施工用电缆收卷设备，包括底板1，所述底板1的底端设置有滚轮2，所述底板1的两侧设置有固定机构3，所述底板1的顶端设置有固定板4，所述固定板4的一侧设置有收卷机构5，所述收卷机构5与所述固定板4之间设置有轴座6，所述固定板4位于所述收卷机构5相反的一侧设置有控制面板7，所述固定板4的顶端设置有顶板8，所述顶板8的顶端一侧设置有电机9，所述电机9的输出端设置有与所述收卷机构5相连的转动轴10；其中，所述收卷机构5包括齿轮11，所述齿轮11的中部穿插设置有与所述轴座6连接的从动轴12，所述从动轴12的一端设置有套杆13，所述套杆13的一端套设有挡杆14，所述挡杆14上套设有轴套15，所述挡杆14与所述套杆13通过固定栓16连接，所述齿轮11的上方设置有固定块一17，所述固定块一17上设置有滑槽18，所述滑槽18上设置有相匹配的滑块19，所述滑块19的一侧分别设置有拉臂20、推臂21和连接臂22，所述拉臂20和推臂21之间设置有弹簧23，所述连接臂22的顶端设置有转板24，所述转板24的一侧设置有位于所述顶板8顶端的固定套板25。
借助于上述技术方案，通过设置的收卷机构5，在需要进行收卷的时候，先将卷线盘插入套杆13上，然后将挡杆14安装在套杆13上，使用固定栓16固定好，从而达到方便固定卷线盘的目的，当固定好卷线盘时，通过控制面板7启动电机9进行电缆收卷作业，电机9的输出端通过转动轴10带动转板24转动，转板24通过连接臂22带动滑块19运动，滑块19在固定块一17的限制下做垂直运动，从而带动滑块19上的拉臂20和推臂21进行运动，在滑块19向上运动时，拉臂20通过拉动齿轮11上的锯齿使得齿轮11转动，同时推臂21向上运动，在滑块19向下运动时，推臂21推动齿轮11上的锯齿使得齿轮11再次转动，同时拉臂20向下运动，使得卷线盘能方便的对电缆进行收卷工作，该收卷设备内设置的收卷机构能方便的进行收卷，多种传动方式的结合减小了电机运行时所受到的负荷，另外需要使用多个卷线盘时，该收卷装置能方便的对卷线盘进行更换，增加收卷的效率。
在一个实施例中，对于上述转板24来说，所述转板24套设在所述转动轴10上，另外，所述连接臂22与所述转板24、所述连接臂22与所述滑块19、所述滑块19与所述拉臂20、所述滑块19与所述推臂21均通过活动关节26连接，活动关节26有利于连接臂22、拉臂20和推臂21的转动。实际应用中，活动关节26未连接的一端的直径应大于活动关节的直径，防止述连接臂22、拉臂20和推臂21在活动过程中出现脱落的情况。
在一个实施例中，对于上述固定机构3来说，所述固定机构3包括穿插设置在所述底板1上的螺纹套27，所述螺纹套27内穿插设置有螺纹杆28，所述螺纹杆28的底端设置有挤压板29，固定机构3的设置，方便在进行收卷作业时，对收卷设备进行固定，方便收卷的进行。实际应用中，挤压板29的底端可以设置防滑条来防止挤压板29在收卷设备进行收卷作业时出现滑动的情况。
在一个实施例中，对于上述螺纹杆28来说，所述螺纹杆28的顶端设置有转轮30，所述转轮30的顶端一侧设置有旋把31，用来方便调节螺纹杆28。实际应用中，转轮30与螺纹杆28之间可以使用螺母来进行固定。
在一个实施例中，对于上述轴套15来说，所述轴套15的底端设置有固定块二32，且所述固定块二32与所述轴套15连接的部位设置有凹槽33，所述固定块二32的底端设置有与所述底板1连接的支撑柱34，凹槽33能方便的使轴套15固定在固定块二32上。实际应用中，固定块二32与轴套15之间可以使用螺母来固定。
在一个实施例中，对于上述底板1来说，所述底板1的顶板一侧设置有推杆35，所述推杆35上设置有推把36，方便对收卷设备进行移动。实际应用中，当推杆35单个设置时，推把36可以穿插设置在推杆35的两侧，当推杆35为两个对称设置时，推把36可以设置在两侧推杆35之间。
综上所述，借助于本实用新型的上述技术方案，通过设置的收卷机构5，在需要进行收卷的时候，先将卷线盘插入套杆13上，然后将挡杆14安装在套杆13上，使用固定栓16固定好，从而达到方便固定卷线盘的目的，当固定好卷线盘时，通过控制面板7启动电机9进行电缆收卷作业，电机9的输出端通过转动轴10带动转板24转动，转板24通过连接臂22带动滑块19运动，滑块19在固定块一17的限制下做垂直运动，从而带动滑块19上的拉臂20和推臂21进行运动，在滑块19向上运动时，拉臂20通过拉动齿轮11上的锯齿使得齿轮11转动，同时推臂21向上运动，在滑块19向下运动时，推臂21推动齿轮11上的锯齿使得齿轮11再次转动，同时拉臂20向下运动，使得卷线盘能方便的对电缆进行收卷工作，该收卷设备内设置的收卷机构能方便的进行收卷，多种传动方式的结合减小了电机运行时所受到的负荷，另外需要使用多个卷线盘时，该收卷装置能方便的对卷线盘进行更换，增加收卷的效率。
以上所述仅为本实用新型的较佳实施例而已，并不用以限制本实用新型，凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
