技术领域
本实用新型涉及锂电池化成技术领域，具体为一种测试锂电池充放电用的化成设备。
背景技术
锂电池电池化成就是电池刚生产出来后，对其做一次充电，借以激活电池，其作用类似对软盘的格式化，化成完成后电池才能开始正常的充放电，原理就是对电池第一次充电，让电池内的活性物质激活。
而现有的化成设备在对锂电池做第一次充放电的时候由于防护措施做的不够严密，且温度较高，经常出现电极短路进一步的使锂电池的寿命减少，甚至出现火灾等更大的险情。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种测试锂电池充放电用的化成设备，解决了以上背景技术中所提到的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种测试锂电池充放电用的化成设备包括底座，底座前后两内侧壁均插接有两个支撑杆，支撑杆位于底座外部的一端固定连接有夹板，底座的左侧内壁开设有通孔，通孔的内壁设置有电极，支撑杆位于底座内部的一端固定连接有移动板，移动板的前后两侧壁插接有等距离分布的连接杆，连接杆的两端固定连接在底座的前后两内壁上，且连接杆位于两个移动板两侧一端的外表面套接有第一弹簧，且移动板的左侧面固定连接有有固定块，固定块远离移动板的一端铰接有伸缩装置，伸缩装置远离固定块的一端铰接有铰接块，且底座的内底壁位于铰接块的位置插接有转轴，铰接块远离伸缩装置的一端固定连接在转轴的外表面上，转轴的外表面固定连接有推板，电极位于底座内部一端的外表面位于推板右侧的位置固定连接有联动板，底座左侧内壁固定连接有箱体，且电极位于底座内部的一端插接在箱体的右侧面上，电极位于箱体内部的一端固定连接有滑板，滑板的左侧面与箱体的右侧内壁通过第二弹簧固定连接。
优选的，所述第二弹簧的数量为三个，且三个第二弹簧等距离分布在滑板的左侧面与箱体的右侧内壁之间。
优选的，所述推板与铰接块之间的角度是90度，且推板与铰接块位于同一水平面上。
优选的，所述伸缩装置包括伸缩套、伸缩弹簧、限位板和伸缩杆，且伸缩杆插接在伸缩套的一端，伸缩杆远离伸缩套的一端与固定块相铰接，伸缩套远离伸缩杆的一端与铰接块相铰接。
优选的，所述限位板固定连接在伸缩杆位于伸缩套内部的一端，且伸缩弹簧的两端固定连接在限位板的左侧内壁与伸缩套的左侧内壁之间。
优选的，所述两个夹板相互靠近的一面设置有垫片，且垫片呈方形状。
(三)有益效果
本实用新型提供了一种测试锂电池充放电用的化成设备。具备以下有益效果：
1、该测试锂电池充放电用的化成设备，通过设置伸缩杆，伸缩套、伸缩弹簧、转轴、推板和联动板，进一步的移动板移动可以带动伸缩杆移动，进一步的使伸缩套移动，进一步的可以使转轴转动，进一步的可以使推板带动联动板移动，进一步的可以使电极伸出底座之外，进一步的可以对锂电池进行充放电，同时也可以使电极紧挨着锂电池的正负极，进一步的可以减少短路的可能性，同时也可以增加锂电池的使用寿命，进一步的减少危险发生的概率。
2、该测试锂电池充放电用的化成设备设置夹板、垫片、支持杆、连接杆和第一弹簧，进一步的可以对正在充放电的锂电池进行固定，同时通过设置电极、箱体、滑板、第二弹簧，进一步的可以使第二弹簧带动滑板向左移动，进一步的使电极向左移动，进一步的可以在充电完成之后使电极收缩在底座的内部，进一步的可以预防电极漏出底座之外带来的损害。
附图说明

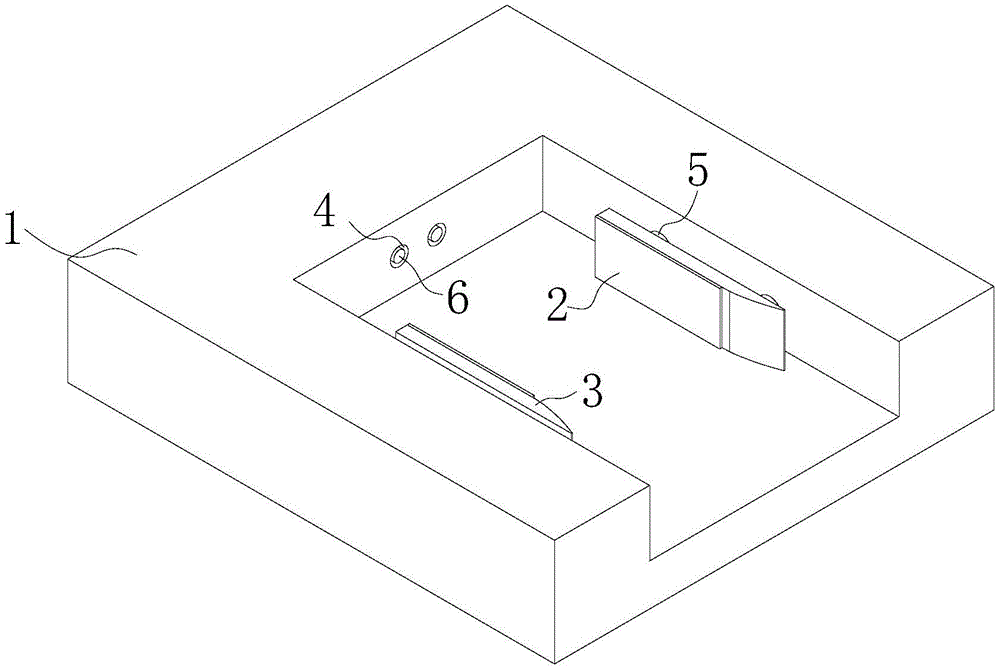

图1为本实用新型结构示意图；
图2为本实用新型内部结构示意图；
图3为本实用新型俯视结构示意图；
图4为本实用新型伸缩装置结构剖视图。
其中，1底座、2夹板、3垫片、4通孔、5支撑杆、6电极、7移动板、8连接杆、9第一弹簧、10固定块、11伸缩装置、111伸缩套、112伸缩弹簧、113限位板、114伸缩杆、12铰接块、13转轴、14推板、15箱体、16联动板、17第二弹簧、18滑板。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
本实用新型实施例提供一种测试锂电池充放电用的化成设备，如图1-4所示，包括底座1，底座1前后两内侧壁均插接有两个支撑杆5，支撑杆5位于底座1外部的一端固定连接有夹板2，设置夹板2进一步的可以对锂电进行固定，底座1的左侧内壁开设有通孔4，通孔4的内壁设置有电极6，设置电极6，进一步的可以对锂电池进行充放电，支撑杆5位于底座1内部的一端固定连接有移动板7，移动板7的前后两侧壁插接有等距离分布的连接杆8，连接杆8的两端固定连接在底座1的前后两内壁上，且连接杆8位于两个移动板7两侧一端的外表面套接有第一弹簧9，设置第一弹簧9，进一步的可以使夹板2对锂电池更好的固定，且移动板7的左侧面固定连接有有固定块10，固定块10远离移动板7的一端铰接有伸缩装置11，设置伸缩装置11，进一步的移动板7移动可以使伸缩装置11做弧形运动，伸缩装置11远离固定块10的一端铰接有铰接块12，且底座1的内底壁位于铰接块12的位置插接有转轴13，设置转轴13，进一步的伸缩装置11带动铰接块12转动进一步的可以使转轴13转动，铰接块12远离伸缩装置11的一端固定连接在转轴13的外表面上，转轴13的外表面固定连接有推板14，电极6位于底座1内部一端的外表面位于推板14右侧的位置固定连接有联动板16，设置联动板16，进一步的转轴13转动，可以使推板14移动，进一步的可以使联动板16带动电极6移动，进一步的使电极6可以接触锂电池的两极，底座1左侧内壁固定连接有箱体15，且电极6位于底座1内部的一端插接在箱体15的右侧面上，电极6位于箱体15内部的一端固定连接有滑板18，滑板18的左侧面与箱体15的右侧内壁通过第二弹簧17固定连接，设置第二弹簧17，进一步对锂电池充放电完成之后可以使电极6收缩到底座1的内部，第二弹簧17的数量为三个，且三个第二弹簧17等距离分布在滑板18的左侧面与箱体15的右侧内壁之间，设置第二弹簧17，进一步对锂电池充放电完成之后可以使电极6收缩到底座1的内部，推板14与铰接块12之间的角度是90度，且推板14与铰接块12位于同一水平面上，铰接板12移动进一步通过转轴13可以使推板14移动，伸缩装置11包括伸缩套111、伸缩弹簧112、限位板113和伸缩杆114，且伸缩杆114插接在伸缩套111的一端，伸缩杆114远离伸缩套111的一端与固定块10相铰接，伸缩套111远离伸缩杆114的一端与铰接块12相铰接，设置伸缩杆114和伸缩套111，进一步伸缩装置11的弧形运动的时候，使伸缩装置11的长度足够，限位板113固定连接在伸缩杆114位于伸缩套111内部的一端，且伸缩弹簧112的两端固定连接在限位板113的左侧内壁与伸缩套111的左侧内壁之间，伸缩弹簧112使伸缩装置11复位的时候可以使伸缩杆114收缩回来，两个夹板2相互靠近的一面设置有垫片3，且垫片3呈方形状，设置垫片3，进一步减少夹板2对锂电池的损害。
工作原理：当测试锂电池充放电用的化成设备，通过把锂电池放进底座1的内部，然后夹板2可以向两侧移动，当锂电池的正负极对准电极6时，第一弹簧9会使移动板7向夹板2的方向移动的力，进一步的夹板2可以对锂电池进行固定，进一步的锂电池在放进底座1时，移动板7向两侧移动可以使带动伸缩装置11移动，进一步的可以使转轴13转动，进一步的使推板14可推动联动板16移动，进一步的可以使电极6位于底座1之外，进一步的可以对锂电池进行充放电，当锂电池完成时，第二弹簧17使滑板18收缩，进一步的使电极6收缩，进一步的可以使电极6收缩到底座1的内部。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
