技术领域
本实用新型涉及光伏组件板技术领域，具体为一种带有雨水集水功能的光伏组件板。
背景技术
单体太阳电池不能直接做电源使用，作电源必须将若干单体电池串、并联连接和严密封装成组件，光伏组件是太阳能发电系统中的核心部分，也是太阳能发电系统中最重要的部分，其作用是将太阳能转化为电能，并送往蓄电池中存储起来，或推动负载工作，但是，随着微型逆变器的使用，可以直接把光伏组件的电流源转化成为40V左右的电压源，就可以驱动电器应用我们的生活当中，同时，光伏组件在不断创新，进而出现光伏组件的升级创新产品，如光伏陶瓷瓦，光伏彩钢瓦，这类产品可以直接代替传统建材瓦片，还有了光伏组件的功能，一旦步入通用市场，将对光伏组件和传统建材造成一定冲击，目前光伏组件存在一些不足，比如：
现有技术中光伏组件一般放置在室外，很容易积攒灰尘，不仅会给光伏组件带来损坏，而且会影响有效接收光照的面积，进而会影响光伏组件的使用效果，并且，在室外遇到下雨天气，如果不能将积水及时排除，同样会损坏光伏组件，减少光伏组件的使用寿命，而且目前的光伏组件不能调节组件的高度，影响光照的接收。
实用新型内容
本实用新型的目的在于提供一种带有雨水集水功能的光伏组件板，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有雨水集水功能的光伏组件板，包括箱体、固定框和齿条，所述箱体上表面中部一端通过螺栓固定连接有控制器，所述箱体上表面中部靠近一端处开设有开口，所述箱体内壁上表面中部靠近一端处通过螺栓固定连接有液位传感器，所述箱体上表面中部靠近一端处通过螺栓固定连接有支柱，所述支柱一端通过螺栓固定连接有固定框，所述固定框下表面一端与所述箱体通过螺栓固定连接，所述固定框内壁上表面靠近一端处通过螺栓固定连接有光伏组件，所述光伏组件上表面一端通过螺栓固定连接有底板，所述底板上表面一侧开设有滑槽，所述底板与所述齿条通过滑块滑动连接，且所述齿条两端均贯穿固定框，所述齿条一侧中部通过螺栓固定连接有刷杆，所述固定框上表面中部靠近一端处通过螺栓固定连接有电机，所述电机动力输出端通过联轴器固定连接有连接杆，所述连接杆一端通过螺栓固定连接有扇形齿轮，所述扇形齿轮与所述齿条啮合，所述电机上表面中部通过螺栓固定连接有立柱，所述立柱一端通过螺栓固定连接有水管，所述水管下表面中部通过螺栓固定连接有喷头，所述箱体内壁下表面中部靠近一端处通过螺栓固定连接有水泵，所述水泵输出端通过法兰和螺栓固定连接有输送管，所述输送管贯穿箱体与所述水管通过法兰和螺栓固定连接，所述固定框内壁上表面靠近一端处开设有通孔，所述液位传感器、水泵和电机均与所述控制器电性连接，所述液位传感器、水泵和电机均与外部电源电性连接。
优选的，所述箱体下表面中部通过螺栓固定连接有电动伸缩杆，所述电动伸缩杆一端通过螺栓固定连接有底座，所述底座上表面四角处均开设有螺纹孔。
优选的，所述通孔共设有八个，八个所述通孔均与所述开口相通。
优选的，所述喷头共设有两个，所述刷杆外围套接有橡胶垫，所述橡胶垫外围黏贴有刷毛。
优选的，所述刷杆下表面中心线与所述底板下表面中心线在同一平面上，所述控制器外围通过卡扣固定连接有保护罩。
优选的，所述刷杆的长度尺寸大于所述光伏组件的长度尺寸，所述固定框呈口字型结构，所述固定框与水平面呈三十度夹角。
与现有技术相比，本实用新型的有益效果是：
本实用新型通过设有扇形齿轮、齿条、水泵、电机和刷杆，水泵将箱体中的水通过喷头喷洒在光伏组件的表面，并且通过电机带动连接杆和扇形齿轮转动，从而带动齿条往复运动，进而带动刷杆往复运动，能够对光伏组件表面的灰尘和垃圾进行清理，确保光伏组件接收光照的有效面积，从而能够确保光伏组件的使用效果，通过在固定框设有通孔，能够将光伏组件表面的积水及时排除，避免损坏光伏组件，延长了光伏组件的使用寿命，而且通过设有电动伸缩杆能够调节光伏组件的高度，避免影响光照的接收。
附图说明

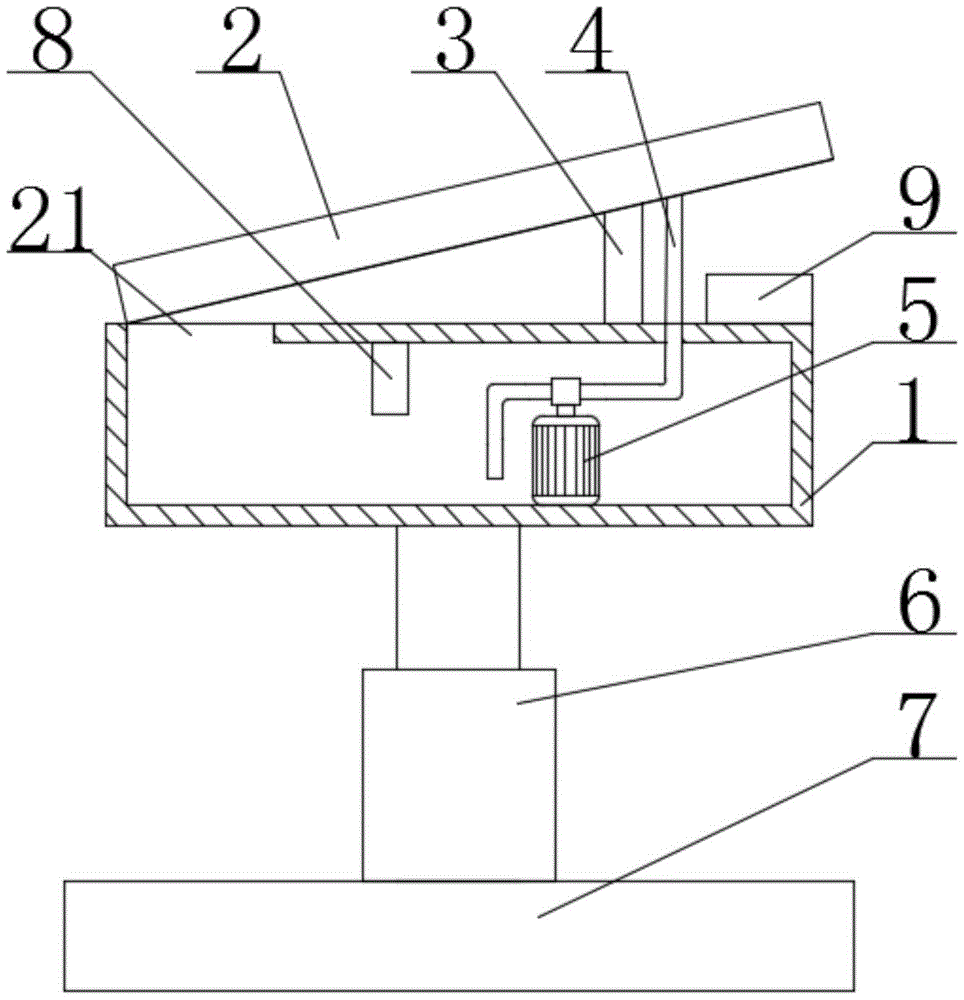

图1为本实用新型剖视结构示意图；
图2为本实用新型俯视剖面结构示意图；
图3为图2中A处放大结构示意图；
图4为本实用新型刷杆侧视连接结构示意图；
图5为本实用新型元器件电性连接图。
图中：1-箱体；2-固定框；3-支柱；4-输送管；5-水泵；6-电动伸缩杆；7-底座；8-液位传感器；9-控制器；10-光伏组件；11-通孔；12-电机；13-刷杆；14-水管；15-底板；16-齿条；17-扇形齿轮；18-立柱；19-连接杆；20-喷头；21-开口。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-5，本实用新型提供一种技术方案：一种带有雨水集水功能的光伏组件板，包括箱体1、固定框2和齿条16，所述箱体1上表面中部一端通过螺栓固定连接有控制器9，所述控制器9具体为一种型号为PCLS7-200控制器，所述箱体1上表面中部靠近一端处开设有开口21，所述箱体1下表面中部通过螺栓固定连接有电动伸缩杆6，能够调节光伏组件10的高度，所述电动伸缩杆6一端通过螺栓固定连接有底座7，起到支撑固定箱体1和固定框2的作用，所述底座7上表面四角处均开设有螺纹孔，用于固定底座17所述箱体1内壁上表面中部靠近一端处通过螺栓固定连接有液位传感器8，所述液位传感器8具体为一种型号为SN-70KX的液位传感器，所述箱体1上表面中部靠近一端处通过螺栓固定连接有支柱3，所述支柱3一端通过螺栓固定连接有固定框2，所述固定框2下表面一端与所述箱体1通过螺栓固定连接，所述固定框2内壁上表面靠近一端处通过螺栓固定连接有光伏组件10，所述光伏组件10上表面一端通过螺栓固定连接有底板15，所述底板15上表面一侧开设有滑槽，所述底板15与所述齿条16通过滑块滑动连接，且所述齿条16两端均贯穿固定框2，所述齿条16一侧中部通过螺栓固定连接有刷杆13，所述刷杆13下表面中心线与所述底板15下表面中心线在同一平面上，确保刷杆13下表面能够与光伏支架10上表面在同一水平面上，所述控制器9外围通过卡扣固定连接有保护罩，喷头20共设有两个，所述刷杆13外围套接有橡胶垫，所述橡胶垫外围黏贴有刷毛，橡胶垫使用破损之后，能够再次更换，延长刷杆13使用的寿命，所述固定框2上表面中部靠近一端处通过螺栓固定连接有电机12，所述电机12具体为一种型号为YE2-802的电机，所述刷杆13的长度尺寸大于所述光伏组件10的长度尺寸，所述固定框2呈口字型结构，所述固定框2与水平面呈三十度夹角，确保雨水通过自身重力能够下滑到固定框2的底部，并且通过通孔11和开口21落入箱体1内，所述电机12动力输出端通过联轴器固定连接有连接杆19，所述连接杆19一端通过螺栓固定连接有扇形齿轮17，所述扇形齿轮17与所述齿条16啮合，所述电机12上表面中部通过螺栓固定连接有立柱18，所述立柱18一端通过螺栓固定连接有水管14，所述水管14下表面中部通过螺栓固定连接有喷头20，所述箱体1内壁下表面中部靠近一端处通过螺栓固定连接有水泵5，所述水泵5具体为一种型号为150QJ20-54-9的水泵，所述水泵5输出端通过法兰和螺栓固定连接有输送管4，所述输送管4贯穿箱体1与所述水管14通过法兰和螺栓固定连接，所述固定框2内壁上表面靠近一端处开设有通孔11，所述通孔11共设有八个，八个所述通孔11均与所述开口21相通，确保雨水通过通孔11能够从开口21落入箱体1内部，所述液位传感器8、水泵5和电机12均与所述控制器9电性连接，所述液位传感器8、水泵5和电机12均与外部电源电性连接，液位传感器8将信号传递给控制器9，控制器9控制水泵5和电机12的开启和关闭，并且控制器9控制电机12的正传和反转。
工作原理：在使用时，雨水落入光伏组件10的表面，进而通过固定框2一端的通孔11落入箱体1内，能够将光伏组件10表面的积水及时排除，避免损坏光伏组件10，延长了光伏组件10的使用寿命，当雨水到达一定液位时，液位传感器8将信号传递给控制器9，控制器9能够使得水泵5和电机12启动，水泵5将水通过输送管4和水管14，通过喷头20将水喷洒在光伏组件10的表面，电机12带动连接杆19转动，进而带动扇形齿轮17转动，从而扇形齿轮17带动齿条16往复运动，齿条16带动刷杆13往复运动，能够对光伏组件10表面进行清洁，确保光伏组件10接收光照的有效面积，从而能够确保光伏组件10的使用效果，当箱体1中水的液位低于一定值后，控制器9能够控制水泵5和电机12停止工作，而且通过设有电动伸缩杆6能够调节光伏组件10的高度，避免影响光照的接收。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
