一种方便组合内部使用空间的配电柜

技术领域

本实用新型涉及配电柜技术领域，具体为一种方便组合内部使用空间的配电柜。

背景技术

目前，随着电力的发展，配电柜在生活中已经越来越普及，配电柜作为电缆网路的主要开关设备，多用于工业园区、居民社区和商业中心等；然而配电柜的内部空间为固定结构组成，配电柜为容纳不同大小的电气设备需要将内部空间扩大，由于结构不能改变，许多空间被浪费，还使配电柜的占地面积增大，因此，需要一种方便组合内部使用空间的配电柜。

实用新型内容

本实用新型的目的在于提供一种方便组合内部使用空间的配电柜，以解决上述背景技术中提出配电柜为容纳不同大小的电气设备需要将内部空间扩大，由于结构不能改变，许多空间被浪费，还使配电柜的占地面积增大的问题。

为实现上述目的，本实用新型提供如下技术方案：一种方便组合内部使用空间的配电柜，包括柜体、铰链和固定块，所述柜体中端安装有连接板，且连接板前后两端开设有固定槽，所述连接板右端活动安装第一支撑板，且第一支撑板前后两端设置有凸块，并且凸块内侧开设有凹槽，所述第一支撑板上端活动安装有固定板，且固定板上端固定连接有支柱，所述支柱上端固定连接有安装板，且安装板中端设置有固定件，所述连接板左端活动安装有第二支撑板，所述柜体左端安装有铰链，且铰链一端活动安装有柜门，并且柜门右端通过铰链与柜体左端相互连接，所述第二支撑板一端固定连接有连接头，且连接头前后两端开设有安装槽，并且安装槽内活动安装有固定块，所述第一支撑板一端开设有连接口，且连接板中端开设有连接槽。

优选的，所述柜体中端等间距分布有个连接槽，且柜体前后两端等间距分布有固定槽，并且固定槽和连接槽均设置为方形结构。

优选的，所述第一支撑板与第二支撑板前后两端等间距分布有个凸块，且第一支撑板与第二支撑板内侧等间距分布有个凹槽。

优选的，所述安装板中端等间距分布有固定件，所述固定板上端两侧等间距分布有螺纹孔。

优选的，所述安装槽与固定块为活动连接，且固定块呈“V”字形结构，并且2个安装槽通过叠合与固定块构成固定结构。

与现有技术相比，本实用新型的有益效果是：该一种方便组合内部使用空间的配电柜，

1.通过第一支撑板与第二支撑板上的凸块、凹槽可与连接板上的固定槽进行接合，可以达到定位与固定的效果，不需要工具就可以进行安装工作，从而使安装工作更加便捷；

2.通过在连接板上增加多个固定槽与连接槽，可以使第一支撑板与第二支撑板拼装成不同大小的空间，从而使柜体存放电气设备的安装空间更具有多样性；

3.通过在连接头、连接口上增加两个V字形安装槽，第一支撑板和第二支撑板连接可以使安装槽组成有角度的正方形，从而使同形状的固定块可以将两个支撑板进行左右固定，避免了连接不稳的情况发生。

附图说明

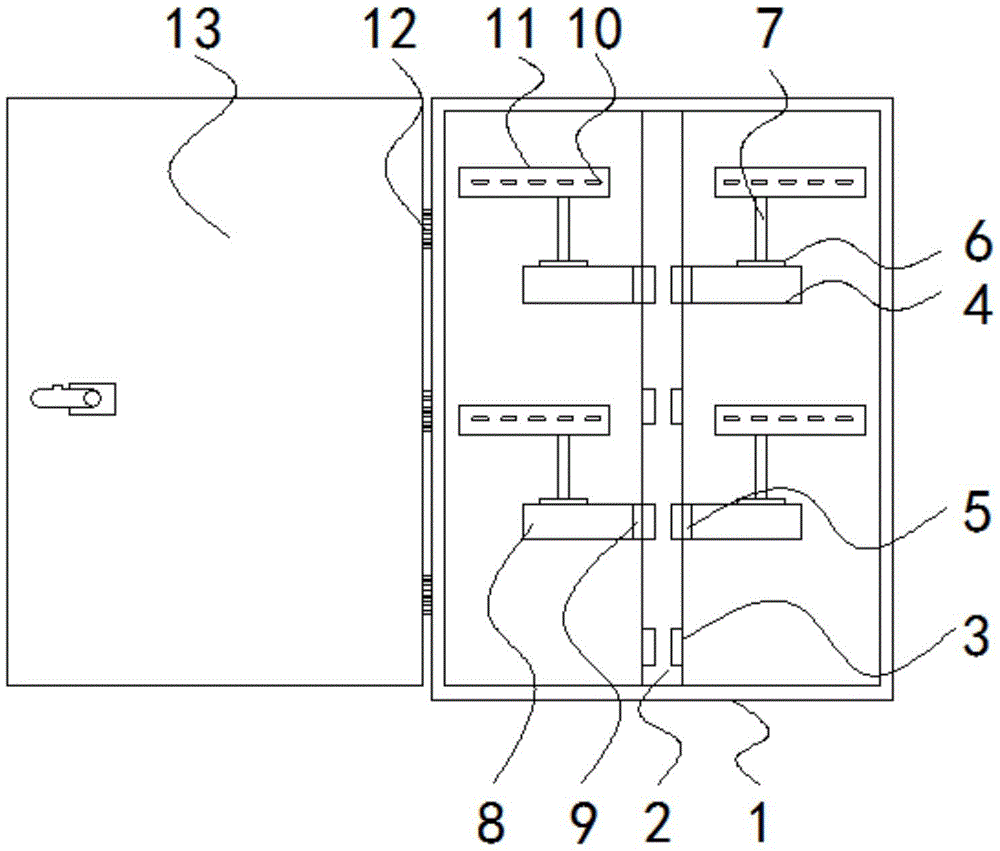

图1为本实用新型正视结构示意图；

图2为本实用新型第一支撑板结构示意图；

图3为本实用新型连接板结构示意图；

图4为本实用新型第二支撑板结构示意图。

图中：1、柜体；2、连接板；3、固定槽；4、第一支撑板；5、凸块；6、固定板；7、支柱；8、第二支撑板；9、凹槽；10、固定件；11、安装板；12、铰链；13、柜门；14、连接头；15、安装槽；16、连接口；17、固定块；18、连接槽。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-4，本实用新型提供一种技术方案：一种方便组合内部使用空间的配电柜，包括柜体1、铰链12和固定块17，柜体1中端安装有连接板2，且连接板2前后两端开设有固定槽3，连接板2右端活动安装第一支撑板4，且第一支撑板4前后两端设置有凸块5，并且凸块5内侧开设有凹槽9，第一支撑板4上端活动安装有固定板6，且固定板6上端固定连接有支柱7，支柱7上端固定连接有安装板11，且安装板11中端设置有固定件10，连接板2左端活动安装有第二支撑板8，柜体1左端安装有铰链12，且铰链12一端活动安装有柜门13，并且柜门13右端通过铰链12与柜体1左端相互连接，第二支撑板8一端固定连接有连接头14，且连接头14前后两端开设有安装槽15，并且安装槽15内活动安装有固定块17，第一支撑板4一端开设有连接口16，且连接板2中端开设有连接槽18。

柜体1中端等间距分布有4个连接槽18，且柜体1前后两端等间距分布有固定槽3，并且固定槽3和连接槽18均设置为方形结构，通过连接槽18与固定槽3，使第一支撑板4与第二支撑板8可以进行活动连接的同时根据各槽之间的组合更加兼容；

第一支撑板4与第二支撑板8前后两端等间距分布有2个凸块5，且第一支撑板4与第二支撑板8内侧等间距分布有2个凹槽9，通过第一支撑板4与第二支撑板8上的凸块5、凹槽9可与连接板2上的固定槽3进行定位，从而使安装工作更加便捷；

安装板11中端等间距分布有固定件10，固定板6上端两侧等间距分布有螺纹孔，通过固定件10使电气设备可在安装板11进行固定，通过螺纹孔可以使固定板6在第一支撑板4与第二支撑板8固定，同形状的安装板11还可通过转向分别安装在第一支撑板4或第二支撑板8上端；

安装槽15与固定块17为活动连接，且固定块17呈“V”字形结构，并且2个安装槽15通过叠合与固定块17构成固定结构，第一支撑板4上的固定槽3与第二支撑板8上的固定槽3叠合时组成正方形状，将同形状的固定块17塞入固定槽3，从而固定第一支撑板4与第二支撑板8的连接。

工作原理：在使用该一种方便组合内部使用空间的配电柜时，首先将固定板6安装在第一支撑板4与第二支撑板8的上方，通过螺栓固定，随后将第一支撑板4带有凸块5与凹槽9的一端对应在连接板2的连接处，通过凸块5与固定槽3接合，凹槽9与连接板2接合，可以达到定位与固定的效果，之后将第二支撑板8一端的连接头14穿过在连接板2中端的连接槽18，进入第一支撑板4一端的连接口16内，安装槽15从V字形通过组合形成斜面的正方形，从而使同形状的固定块17可以将第一支撑板4与第二支撑板8进行左右固定，拼装完成后将电气设备通过固定板6悬挂在安装板11中端，拆卸时只需将固定块17取出，第一支撑板4与第二支撑板8从相对方向拔出即可，根据不同位置的拼装使柜体1存放电气设备的安装空间更具有多样性，充分利用了配电柜内部的空间，增加了整体的实用性。

尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
