技术领域
本实用新型涉及配电柜技术领域，具体为一种有效收纳多余线缆的配电柜。
背景技术
配电柜分动力配电柜和照明配电柜，是配电系统的末级设备，配电柜是电动机控制中心的统称，配电柜使用在负荷比较分散、回路较少的场合，而现有的配电柜还具有一定的缺陷，就比如：
现有的配电柜在长期使用的过程中存在散热不充分的问题，因此导致工作人员经常需要对配电柜中电器元件进行检修，排出安全隐患，同时，由于配电柜中过多的电器元件和电线的放置凌乱，不但影响配电柜整体的美观程度，也不便于工作人员对设备进行检修，因此现在需要一种散热性好的，具有收纳多余线缆的配电柜来满足人们的需求。
实用新型内容
本实用新型的目的在于提供一种有效收纳多余线缆的配电柜，以解决上述背景技术中提出配电柜在长期使用的过程中存在散热不充分，且不具有收纳多余线缆的问题。
为实现上述目的，本实用新型提供如下技术方案：一种有效收纳多余线缆的配电柜，包括箱体和安装架，所述箱体左侧安装有箱门，且箱门的外表面中端设置有视窗，并且箱门外表面上下两端设置有通风口，所述箱体内部安装有挂线架，且挂线架上方安装有第一滑块，并且第一滑块与第一滑槽相连接，所述箱体内部设置有挡板，所述箱体内部设置有安装板且安装板的下方连接有安装架，并且安装架右侧设置有连接板，所述连接板的外表面开设有穿线孔，且连接板上方连接有固定板，并且固定板外表面安装有穿线孔，所述箱体内部安装有隔热板，且隔热板外表面上开设有散热口，并且隔热板左右两侧安装有第二滑块，同时第二滑块与第二滑槽相连接，所述箱体内部安装有风扇，且箱体下端内表面开设有散热口，所述风扇下端连接有过滤网，所述箱体内部安装有第一收纳盒，且第一收纳盒两端设置有磁铁，并且第一收纳盒外表面安装有连接带，所述箱体内部安装有第二收纳盒，且箱体内部安装有磁铁。
优选的，所述挂线架通过第一滑块与第一滑槽构成滑动结构，且挂线架呈十字型结构。
优选的，所述隔热板通过第二滑块与第二滑槽构成滑动结构，且第二滑槽的长度大于隔热板的长度。
优选的，所述散热口等距离分布在隔热板的外表面，且散热口呈矩形状结构。
优选的，所述第一收纳盒通过磁铁与箱体构成磁性连接，且第一收纳盒呈条形状结构。
与现有技术相比，本实用新型的有益效果是：该有效收纳多余线缆的配电柜，
1.设置有挂线架，且使用者可根据需要放置线缆的长度自行调节两个挂线架之间的距离，并且使用者可将所需要放置的线缆分别放置在挂线架上，避免多余的线缆在箱体内随意放置，不但提高了该装置整体的美观程度，也方便了工作人员对箱体内的电器元件进行检修；
2.设置有不同形状的收纳盒，使用者可根据线缆的长度、用途、种类等分类放置，防止线缆放置在一起发生错乱，缠绕影响使用者的使用，一定程度的提高了该装置整体的实用性，方便使用者的使用；
3.设置有风扇，防止长时间使用时，箱体内温度过高，对箱体内的电器元件造成损伤，同时为了箱体散热均匀，在隔热板上等距离分布有若干个散热口，可使得箱体内部散热均匀，一定程度的提高了该装置整体的使用寿命。
附图说明

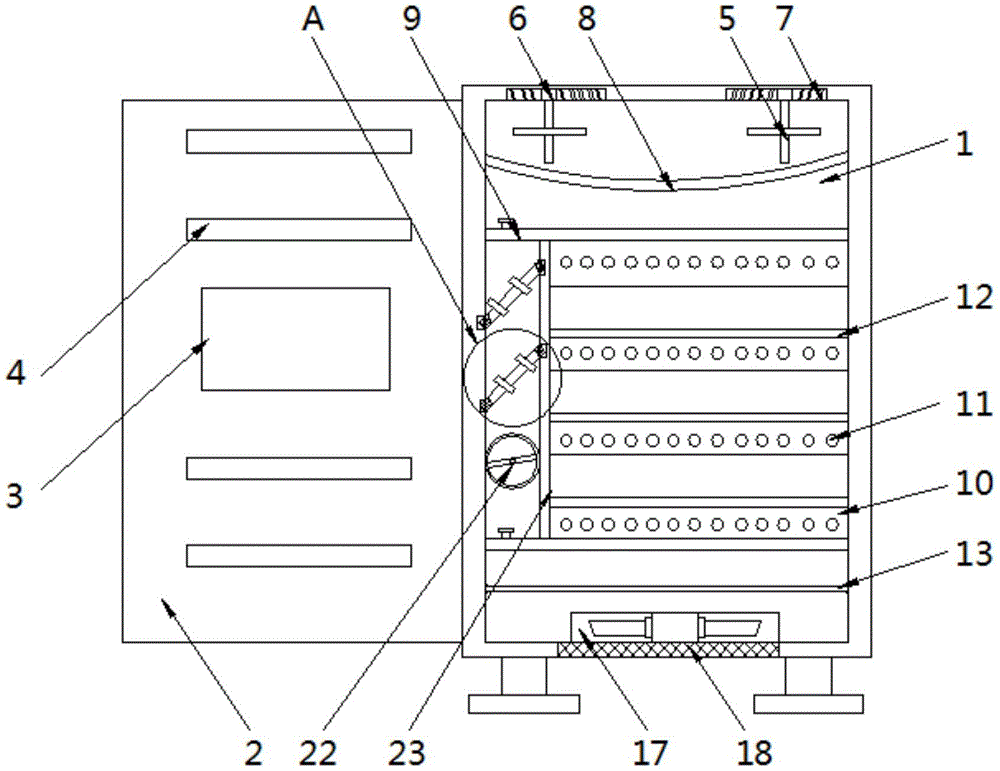

图1为本实用新型正剖视结构示意图；
图2为本实用新型图1中A处放大结构示意图；
图3为本实用新型散热板与箱体安装俯视结构示意图；
图4为本实用新型风扇与箱体安装俯视结构示意图；
图5为本实用新型固定板与安装架连接俯视结构示意图；
图6为本实用新型连接板与安装架连接右视结构示意图。
图中：1、箱体；2、箱门；3、视窗；4、通风口；5、挂线架；6、第一滑块；7、第一滑槽；8、挡板；9、安装板；10、连接板；11、穿线孔；12、固定板；13、隔热板；14、散热口；15、第二滑块；16、第二滑槽；17、风扇；18、过滤网；19、第一收纳盒；20、磁铁；21、连接带；22、第二收纳盒；23、安装架。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-6，本实用新型提供一种技术方案：一种有效收纳多余线缆的配电柜，包括箱体1、箱门2、视窗3、通风口4、挂线架5、第一滑块6、第一滑槽7、挡板8、安装板9、连接板10、穿线孔11、固定板12、隔热板13、散热口14、第二滑块15、第二滑槽16、风扇17、过滤网18、第一收纳盒19、磁铁20、连接带21、第二收纳盒22和安装架23，箱体1左侧安装有箱门2，且箱门2的外表面中端设置有视窗3，并且箱门2外表面上下两端设置有通风口4，箱体1内部安装有挂线架5，且挂线架5上方安装有第一滑块6，并且第一滑块6与第一滑槽7相连接，箱体1内部设置有挡板8，箱体1内部设置有安装板9且安装板9的下方连接有安装架23，并且安装架23右侧设置有连接板10，连接板10的外表面开设有穿线孔11，且连接板10上方连接有固定板12，并且固定板12外表面安装有穿线孔11，箱体1内部安装有隔热板13，且隔热板13外表面上开设有散热口14，并且隔热板13左右两侧安装有第二滑块15，同时第二滑块15与第二滑槽16相连接，箱体1内部安装有风扇17，且箱体1下端内表面开设有散热口14，风扇17下端连接有过滤网18，箱体1内部安装有第一收纳盒19，且第一收纳盒19两端设置有磁铁20，并且第一收纳盒19外表面安装有连接带21，箱体1内部安装有第二收纳盒22，且箱体1内部安装有磁铁20。
挂线架5通过第一滑块6与第一滑槽7构成滑动结构，且挂线架5呈十字型结构，使用者可根据所需收纳线缆的长度自行调节两个挂线架5之间的距离，且使用者也可将所需收纳的线缆分开放置在挂线架5上，防止多余的线缆在箱体1内部发生错乱。
隔热板13通过第二滑块15与第二滑槽16构成滑动结构，且第二滑槽16的长度大于隔热板13的长度，当不使用时，可将隔热板13从箱体1内部拆卸下来，方便使用者对隔热板13进行清洗与维护，一定程度的提高了隔热板13的使用寿命。
散热口14等距离分布在隔热板13的外表面，且散热口14呈矩形状结构，等间距分布的散热口14可使箱体1内部进行均匀的散热，防止配电柜长时间使用时箱体1内温度过度对内部的电器元件产生损害，一定程度的提高了该装置整体的使用寿命。
第一收纳盒19通过磁铁20与箱体1构成磁性连接，且第一收纳盒19呈条形状结构，磁性连接方便使用者将第一收纳盒19从箱体1内部取下，且第一收纳盒19可将多余的线缆进行收纳，一定程度的提高了该装置整体的美观性。
工作原理：在使用该有效收纳多余线缆的配电柜时，首先将线缆通过固定板12表面的穿线孔11安装在连接板10的表面，当还有剩余的线缆时，使用者可将余下的线缆放置在挂线架5上的上方，使用者可根据线缆的长度通过第一滑块6与第一滑槽7构成的滑动结构调节2个挂线架5之间的距离，方便使用者的使用，为了防止线缆在挂线架5上脱落，在箱体1内部设置有圆弧形的挡板8，防止线缆从挂线架5上脱落，对箱体1内部的电器元件产生影响，同时使用者可根据剩余线缆的用途、种类长度等分别放置于第一收纳盒19和第二收纳盒22中，第一收纳盒19通过两端的磁铁20与安装架23相连接，且安装架23上下两端连接有安装板9，为了防止线缆在第一收纳盒19中掉落，通过连接带21对其固定，防止剩余的线缆过多，在箱体1内放置凌乱，不但影响其整体的美观程度，且影响工作人员对箱体1内的电器元件进行检修；
当配电柜长时间使用时，箱体1内的温度较高会对箱体1内部的电器元件产生影响，使用者可将风扇17通电对箱体1内部进行降温，为了使箱体1内部散热均匀，在隔热板13等距离设置有散热口14，使得箱体1可均匀散热，为了防止风扇17在工作时将外界的杂质带入到箱体1内部，在箱体1内部设置有过滤网18，过滤网18可对外界的杂质起到阻拦作用，防止外界的杂质进入到箱体1内部，影响箱体1内部电器元件的使用，一定程度的提高了该装置整体的使用寿命；
当不使用时，可将箱门2关闭，防止箱体1内电器元件的受损，使用者可通过视窗3观察箱体1内部的状况，同时，通风口4可使得箱体1内部与外界进行气体交换，使用者可拉动隔热板13，使得隔热板13通过第二滑块15在第二滑槽16内移动，从而将隔热板13从箱体1内部抽出，方便使用者对隔热板13进行清理与维护，一定程度的提高了隔热板13的使用寿命，增加了整体的实用性。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
