技术领域
本实用新型涉及建筑垃圾处理技术领域，具体为一种用于建筑垃圾处理的输送装置。
背景技术
建筑垃圾是指建设、施工单位或个人对各类建筑物、构筑物、管网等进行建设、铺设或拆除、修缮过程中所产生的渣土、弃土、弃料、淤泥及其他废弃物。伴随着我国经济的迅猛发展和城镇化速度的加快，城市建设过程中产生的建筑垃圾产量越来越多，这些建筑废弃物料不仅占用大量土地，同时还会给城市环境造成严重污染，传统的建筑垃圾输送装置只对建筑垃圾进行简单的输送，但在建筑垃圾中存在大量不需粉碎即可直接回收利用的一些细小颗粒与细沙等，将这些细小颗粒与细沙等进行回收利用，将较大限度的提升了建筑垃圾资源利用率，降低了额外废物处置成本，同时还有利于保护环境。
发明内容
本实用新型的目的在于提供一种用于建筑垃圾处理的输送装置，具备方便在对建筑垃圾进行输送时，回收一些细小的颗粒和沙子等进行再次利用，提高对建筑垃圾的利用率的优点，解决了传统建筑垃圾在处理输送时回收利用率低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于建筑垃圾处理的输送装置，包括输送架和传送带，所述传送带固定安装在输送架的架壁上，所述输送架的侧面固定安装有建筑垃圾筛分装置。
所述建筑垃圾筛分装置包括筛分箱、半圆桶和驱动电机，所述筛分箱固定安装在输送架的侧面，所述筛分箱的底部固定安装有回收箱，所述筛分箱与回收箱相通，所述筛分箱的内壁固定安装有第一轴承，所述第一轴承的内壁固定连接有转轴，所述转轴固定连接在半圆桶的一侧，所述筛分箱的侧面开设有两个圆弧滑槽，所述半圆桶的另一侧固定连接有两个滑杆，两个滑杆分别滑动连接在两个圆弧滑槽的槽内，所述半圆桶的桶壁上开设有筛孔，所述半圆桶的内壁固定安装有筛网，所述驱动电机固定安装在筛分箱的箱壁内，所述驱动电机输出轴的轴壁穿过筛分箱的箱壁固定连接有转盘，所述转盘的侧面固定连接有转动杆，所述半圆桶的侧面开设有转杆槽，所述转动杆滑动连接在转杆槽的槽内。
优选的，两个所述滑杆沿半圆桶的对称轴前后对称分布。
优选的，两个所述滑杆与两个圆弧滑槽相适配。
优选的，所述驱动电机输出轴的轴壁固定连接有第二轴承，所述第二轴承固定安装在筛分箱的箱壁内。
优选的，所述转动杆与转杆槽相适配。
与现有技术相比，本实用新型的有益效果如下：
本实用新型通过设置建筑垃圾筛分装置、筛分箱、回收箱、第一轴承、转轴、半圆桶、圆弧滑槽、滑杆、筛孔、筛网、驱动电机、转盘、转动杆、转杆槽和第二轴承，在使用传送带对减震垃圾进行输送时，通过启动驱动电机，驱动电机转动带动与其输出轴固定连接的转盘转动，转盘转动带动与其固定连接的转动杆，以驱动电机的输出轴为转动中心，沿转杆槽的槽壁滑动，从而使两个滑杆沿两个圆弧滑槽的槽壁往复滑动，带着半圆桶以转轴为转动中心进行往复转动，使从传送带输送到半圆桶内的建筑垃圾，在半圆桶内不断往复晃动，从而使建筑垃圾中一些细小的颗粒和沙子等经过筛网从筛孔处进入回收箱内进行回收，大型建筑垃圾在不断晃动中滑出筛分箱，从而实现方便在对建筑垃圾进行输送时，回收一些细小的颗粒和沙子等进行再次利用，提高对建筑垃圾的利用率的效果。
附图说明

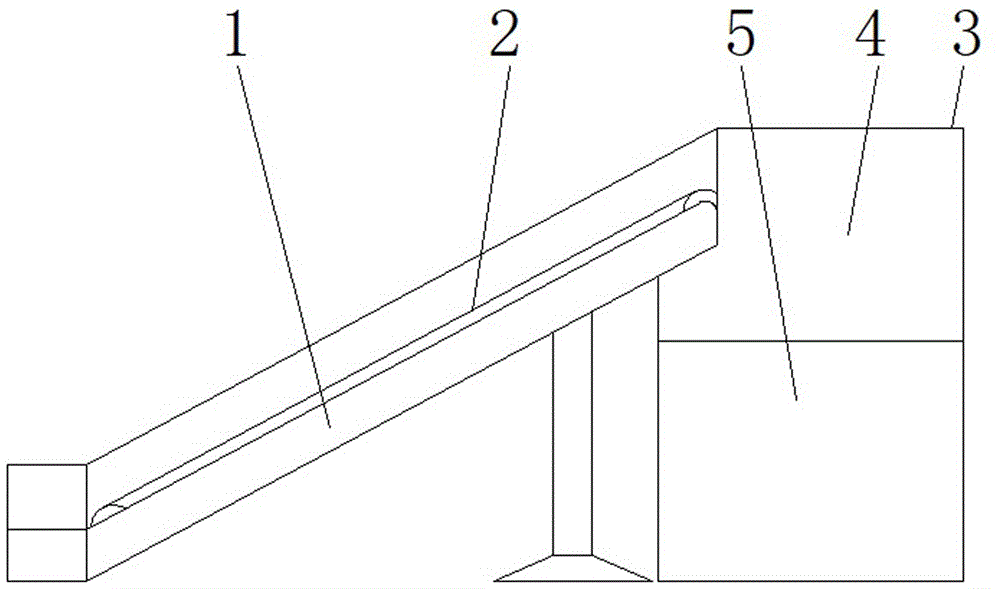

图1为本实用新型结构正面示意图；
图2为本实用新型结构局部剖视图；
图3为本实用新型局部侧面示意图。
图中：1-输送架、2-传送带、3-建筑垃圾筛分装置、4-筛分箱、5-回收箱、6-第一轴承、7-转轴、8-半圆桶、9-圆弧滑槽、10-滑杆、11-筛孔、12-筛网、13-驱动电机、14-转盘、15-转动杆、16-转杆槽、17-第二轴承。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1至图3，本实用新型提供一种技术方案：一种用于建筑垃圾处理的输送装置，包括输送架1和传送带2，传送带2固定安装在输送架1的架壁上，输送架1的侧面固定安装有建筑垃圾筛分装置3。
建筑垃圾筛分装置3包括筛分箱4、半圆桶8和驱动电机13，筛分箱4固定安装在输送架1的侧面，筛分箱4的底部固定安装有回收箱5，筛分箱4与回收箱5相通，筛分箱4的内壁固定安装有第一轴承6，第一轴承6的内壁固定连接有转轴7，转轴7固定连接在半圆桶8的一侧，筛分箱4的侧面开设有两个圆弧滑槽9，半圆桶8的另一侧固定连接有两个滑杆10，两个滑杆10沿半圆桶8的对称轴前后对称分布，两个滑杆10分别滑动连接在两个圆弧滑槽9的槽内，两个滑杆10与两个圆弧滑槽9相适配，半圆桶8的桶壁上开设有筛孔11，半圆桶8的内壁固定安装有筛网12，驱动电机13固定安装在筛分箱4的箱壁内，驱动电机13输出轴的轴壁穿过筛分箱4的箱壁固定连接有转盘14，驱动电机13输出轴的轴壁固定连接有第二轴承17，第二轴承17固定安装在筛分箱4的箱壁内，转盘14的侧面固定连接有转动杆15，半圆桶8的侧面开设有转杆槽16，转动杆15滑动连接在转杆槽16的槽内，转动杆15与转杆槽16相适配，通过设置建筑垃圾筛分装置3，在使用传送带2对减震垃圾进行输送时，通过启动驱动电机13，驱动电机13转动带动与其输出轴固定连接的转盘14转动，转盘14转动带动与其固定连接的转动杆15，以驱动电机13的输出轴为转动中心，沿转杆槽16的槽壁滑动，从而使两个滑杆10沿两个圆弧滑槽9的槽壁往复滑动，带着半圆桶8以转轴7为转动中心进行往复转动，使从传送带2输送到半圆桶8内的建筑垃圾，在半圆桶8内不断往复晃动，从而使建筑垃圾中一些细小的颗粒和沙子等经过筛网12从筛孔11处进入回收箱5内进行回收，大型建筑垃圾在不断晃动中滑出筛分箱4，从而实现方便在对建筑垃圾进行输送时，回收一些细小的颗粒和沙子等进行再次利用，提高对建筑垃圾的利用率的效果。
工作原理：该用于建筑垃圾处理的输送装置使用时，在使用传送带2对减震垃圾进行输送时，通过启动驱动电机13带动转盘14转动，转盘14转动带动转动杆15以驱动电机13的输出轴为转动中心，沿转杆槽16的槽壁滑动，从而使半圆桶8以转轴7为转动中心进行往复转动，使从传送带2输送到半圆桶8内的建筑垃圾，在半圆桶8内不断往复晃动，从而使建筑垃圾中一些细小的颗粒和沙子等经过筛网12从筛孔11处进入回收箱5内进行回收，从而实现方便在对建筑垃圾进行输送时，回收一些细小的颗粒和沙子等进行再次利用，提高对建筑垃圾的利用率的效果。
